Пускатель электромагнитный ПМ12-100200 УХЛ4 380В 1002 - 068200220ВВ380000320 КашинЗЭА

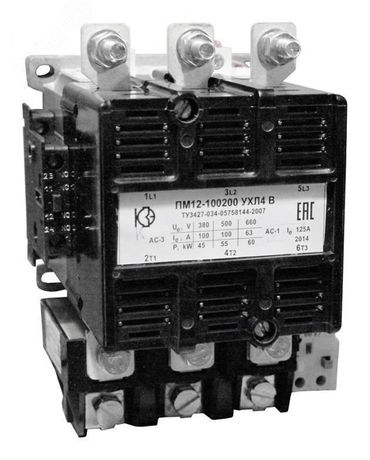

Пускатель электромагнитный ПМ12-100200 УХЛ4 380В AC 100А - комбинированное устройство для запуска, контроля и защиты электродвигателей мощностью до 45 кВт. Произведён компанией КЗЭА, артикул ПМ12-100200, рассчитан на работу в условиях умеренного и холодного климата. Подходит для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМ12-100200 УХЛ4 380В AC 100А используется для безопасного включения и выключения трёхфазных асинхронных двигателей. Он обеспечивает:

• пусковой импульс для запуска двигателя;
• непрерывную работу при нормальных нагрузках;
• автоматическое отключение при перегрузке благодаря встроенной тепловой защите;
• возможность дистанционного управления через цепь управления 380 В переменного тока.

Области применения: промышленные станки, насосы, компрессоры, конвейеры, вентиляторы и другое оборудование с асинхронными двигателями до 45 кВт.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В - требует наличия именно такого напряжения в цепи управления
• Номинальный ток: 100 А - способен коммутировать токи до этого значения в силовой цепи
• Номинальное напряжение: 660 В - максимальное рабочее напряжение силовых контактов
• Номинальная мощность двигателя: 45 кВт - оптимальная мощность для надёжного управления
• Тепловая защита: да, с диапазоном настройки 74 А - срабатывает при длительном превышении тока, защищает двигатель от перегрева
• Вспомогательные контакты: 2 замыкающих (НО) + 2 размыкающих (НЗ) - используются для сигнализации, блокировок, управления другими устройствами
• Индикация: есть - позволяет визуально определить состояние включения/выключения
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12 мм; не защищена от воды и пыли
• Климатическое исполнение УХЛ4: работает при температуре от -40C до +55C, устойчив к повышенной влажности и конденсату
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической или изолирующей поверхности
• Тип соединения: винтовые зажимы - требуют качественного затягивания контактных проводов
• Класс точности: 10 - соответствует требованиям ГОСТ для аппаратов защиты

Совместимость и монтаж

Пускатель ПМ12-100200 УХЛ4 380В AC 100А совместим с любыми трёхфазными двигателями до 45 кВт, работающими от сети 380–660 В. Для подключения требуется:

• три силовых провода (L1, L2, L3) - подключаются к верхним клеммам входа и нижним выходным
• два провода управления - подводятся к катушке (A1/A2), напряжение 380 В AC
• вспомогательные контакты - можно использовать для создания самоблокировки, сигнализации состояния или связи с ПЛК

Монтаж осуществляется на горизонтальной плоской поверхности. Обязательно соблюдайте момент затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает корпус. Не допускается установка в местах с постоянным брызгами воды или высокой запылённостью из-за IP20.

Безопасность и стандарты

Пускатель ПМ12-100200 УХЛ4 380В AC 100А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Тепловая защита имеет класс точности 10, что гарантирует адекватную реакцию на перегрузки. Применение устройства в системах автоматизации не требует дополнительных сертификатов, если соблюдаются условия эксплуатации.

Преимущества

• Встроенная тепловая защита снижает риск выхода двигателя из строя
• Высокий номинальный ток (100 А) позволяет применять устройство в тяжёлых режимах
• Чёткая индикация состояния упрощает диагностику
• Наличие четырёх вспомогательных контактов даёт гибкость в проектировании схем управления
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках в зимний период

Ограничения применения

• Не применяется в средах с взрывоопасной пылью, газом или паром - степень защиты IP20 недостаточна
• Не подходит для частотного регулирования - не рассчитан на импульсные токи от преобразователей частоты
• Требуется строго 380 В на катушку - использование 220 В или 110 В приведёт к отказу включения
• Не предназначается для частого включения-выключения более 600 раз в час - возможен быстрый износ механических элементов
• Не рекомендован для установки в условиях постоянной вибрации выше 0,5g - может произойти самопроизвольное отключение

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Подключение вентилятора в системе вентиляции с аварийным отключением при перегреве
• Система реверса (при использовании двух пускателей в связке) для перемещения механизма в обоих направлениях

Практические советы

• Проверьте соответствие напряжения катушки (380 В) перед первым включением - неверное питание приведёт к выходу из строя магнита
• При монтаже используйте кабели сечением не менее 25 мм2 для силовых цепей - это предотвратит перегрев
• Вспомогательные контакты лучше сразу промаркировать - они часто используются в схемах блокировок и сигналов
• При работе в условиях повышенной влажности проверяйте наличие конденсата внутри корпуса - даже при УХЛ4 он может образовываться при резких перепадах температур
• При замене старого пускателя сверьте количество и тип вспомогательных контактов - ПМ12-100200 имеет два НЗ и два НО, что достаточно для большинства задач
