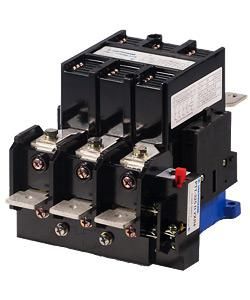

Пускатель электромагнитный ПМА-5202 УХЛ4 В 100А 380В 2НО+2НЗ IP00 нереверсивный с реле РТТ-325 85-115А Электротехник ET010912

Пускатель электромагнитный ПМА-5202 УХЛ4 В - это нереверсивный коммутационный аппарат на 100 А с встроенным тепловым реле РТТ-325, предназначен для дистанционного управления электродвигателями и другими нагрузками до 660 В переменного тока. Бренд Электротехник реализует эту модель в исполнении УХЛ4 для умеренного и холодного климата, артикул et010912 соответствует промышленному применению в жестких условиях.

Назначение и область применения

Пускатель электромагнитный ПМА-5202 УХЛ4 В используется для безопасного включения и выключения электрических цепей под нагрузкой. Он сочетает функции контактора и теплового реле, обеспечивая не только управление, но и защиту оборудования от перегрузок, перекоса фаз и длительного пуска. Подходит для управления двигателями насосов, вентиляторов, компрессоров, конвейеров, лифтов, кранов, тепловых завес и систем АВР. Применяется в промышленных щитах и шкафах: ЩОТ, УКРМ, АВР, ЩР, ПР и других типах НКУ.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение силовой цепи: до 660 В переменного тока (50/60 Гц);
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания;
• Количество контактов: 2 замыкающих (НО) + 2 размыкающих (НЗ) вспомогательных - используются для сигнализации, блокировок и управления внешними цепями;
• Тепловое реле: РТТ-325 с диапазоном регулировки 85–115 А - защищает двигатель от перегрузки; настройка производится под реальную рабочую нагрузку;
• Степень защиты: IP00 - нет защиты от пыли и воды, требуется установка внутри корпуса или шкафа;
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой основе, не имеет DIN-рейки;
• Исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и высокой влажности;
• Род тока: переменный (AC) - не работает с постоянным током.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5202 УХЛ4 В монтируется исключительно на монтажную плату - он не совместим со стандартной DIN-рейкой. Для сборки щита необходимо предусмотреть место под крепление четырьмя болтами. Катушка управления питается от сети 380 В - нельзя использовать с 220 В или постоянным током. Вспомогательные контакты (2 НЗ и 2 НО) позволяют передавать сигналы в системы управления, но требуют правильной прозвонки перед первым запуском. Тепловое реле РТТ-325 уже установлено и предварительно отрегулировано на диапазон 85–115 А - при необходимости точной настройки под конкретный двигатель следует проверить положение биметаллической пластины.

Безопасность и стандарты

Пускатель электромагнитный ПМА-5202 УХЛ4 В соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 для контакторов и тепловых реле. Обеспечивает класс изоляции II и механическую долговечность более 1 млн циклов. Однако из-за степени защиты IP00 использование вне герметичного корпуса недопустимо - риск поражения током и повреждения контактной группы при попадании пыли или влаги.

Преимущества

• Высокая надежность благодаря проверенной конструкции серийных контакторов ПМА;
• Встроенное тепловое реле РТТ-325 снижает количество компонентов в щите и упрощает монтаж;
• Устойчивость к колебаниям температуры и влажности в рамках исполнения УХЛ4;
• Отсутствие шума при работе - контакты работают бесшумно даже после многолетней эксплуатации;
• Поддержка частых включений - подходит для систем с циклической нагрузкой.

Ограничения применения

• Не допускается установка на открытых площадках или в помещениях без защиты от пыли и влаги - IP00 не обеспечивает никакой внешней защиты;
• Нельзя использовать с источником питания ниже 380 В или постоянным током - катушка не сработает;
• Не подходит для реверсивных схем - отсутствует блокировка противоположных контакторов;
• Требуется обязательная установка в электрошкаф с степенью защиты минимум IP54;
• Не рекомендован для нагрузок выше 100 А - возможен выход из строя контактов и перегрев.

Примеры использования

• Щит управления насосной станцией - включение/выключение трехфазного насоса 75 кВт через ПМА-5202 с защитой от перегрузки;
• Шкаф АВР на объекте ЖКХ - автоматический переход между основным и резервным питанием с использованием вспомогательных контактов для сигнализации состояния;
• Контрольный щит конвейера на пищевом производстве - пуск и остановка двигателя с защитой от заклинивания;
• Система вентиляции в цеху - управление крупным вентилятором с тепловой защитой и удалённым управлением.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) и номинала теплового реле (85–115 А) вашей нагрузке - неверная настройка вызывает ложные отключения или отказ защиты;
• При установке на монтажную плату используйте изолирующие прокладки, чтобы избежать короткого замыкания на корпус;
• Не забудьте подключить вспомогательные контакты - они нужны для контроля состояния пускателя в системе автоматизации;
• Проверяйте зажимы проводов каждые 6–12 месяцев - при больших токах возможен нагрев и ослабление контакта;
• При замене старого пускателя убедитесь, что новый имеет те же размеры и расположение креплений - ПМА-5202 не является универсальным аналогом всех моделей.
