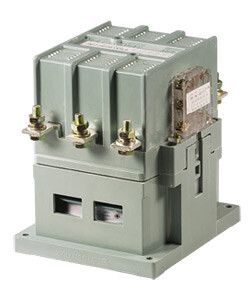

Пускатель ПМ12-100100-ЭК УХЛ4 В, 380В, 4з+2р, 100А, нереверсивный, без реле, IP00 (ЭТ) - ET516449 Электротехник

Пускатель ПМ12-100100-ЭК УХЛ4 В - это нереверсивный магнитный пускатель от бренда Электротехник, рассчитанный на работу с трехфазными двигателями мощностью до 40 кВт при напряжении 380 В. Артикул et516449 предназначен для стационарной установки в условиях с контролируемой средой, где не требуется защита от пыли и влаги.

Назначение и область применения

Пускатель ПМ12-100100-ЭК УХЛ4 В используется для дистанционного включения, выключения и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем автоматизации на промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и других устройствах, где нужен частый запуск/останов.

Устройство работает без встроенного теплового реле - защита от перегрузки и обрыва фаз должна быть организована внешними элементами. Применяется исключительно в стационарных установках с постоянным доступом для обслуживания.

Технические характеристики

• Номинальный ток: 100 А - позволяет управлять нагрузками до 40 кВт при 380 В
• Напряжение катушки управления: 380 В переменного тока (AC)
• Контакты: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - подходят для сигнализации, блокировок и управления вспомогательными цепями
• Коммутационная способность: класс АС-3 - оптимизирован для пуска и остановки электродвигателей
• Подключение силовых цепей: болтовое - требует качественного затягивания клемм
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство должно быть установлено внутри щита или корпуса
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не предусматривает DIN-рейку
• Исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, допустимая температура от −40C до +40C

Совместимость и монтаж

Пускатель ПМ12-100100-ЭК УХЛ4 В монтируется на жесткую металлическую или пластиковую плату. Для правильной установки необходимо:

• Обеспечить свободный доступ к клеммам для подключения проводов сечением до 25 мм2
• Не использовать в открытом виде - IP00 требует герметичного корпуса или шкафа
• Проверить соответствие посадочных отверстий (не указаны в спецификации - сверьте с чертежом производителя)
• Подключать цепь управления строго к 380 В - применение другого напряжения повредит катушку

Силовые контакты не имеют быстроразъемных соединений - все работы выполняются с отключённым питанием.

Безопасность и стандарты

Пускатель ПМ12-100100-ЭК УХЛ4 В соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на долговечность и безопасность в соответствии с международными нормами для аппаратов категории AC-3. Однако отсутствие внутренней термической защиты делает обязательным использование внешних средств защиты согласно ПУЭ.

Преимущества

• Высокая надёжность - конструкция проверена десятилетиями эксплуатации в промышленности
• Большой ресурс коммутации - подходит для частых включений, даже в тяжёлых режимах
• Широкая совместимость - легко интегрируется в существующие системы благодаря стандартизированному форм-фактору
• Простота замены - аналоги и запчасти доступны на рынке СНГ
• Поддержка дополнительных модулей - можно установить контактные приставки для расширения функций

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, механических воздействий
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле или электронный защитный модуль
• Не подходит для реверсивных схем - для этого нужны два пускателя или модель с реверсом
• Требует точного соблюдения напряжения катушки (380 В) - при использовании 220 В пускатель не сработает
• Не рекомендован для мобильных или наружных установок

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - запуск/останов по сигналу PLC
• Управление вентилятором в HVAC-системе - включение при достижении заданной температуры
• Пуск насоса в системе водоснабжения - с внешним тепловым реле для защиты от перегрева
• Контроль компрессора в воздушной системе - с использованием дополнительных НЗ контактов для индикации состояния

Практические советы

• При монтаже используйте калиброванный ключ для затяжки болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает клеммы
• Проверьте сечение кабелей: для 100 А лучше использовать медные провода не менее 25 мм2
• Если система требует защиты от обрыва фаз - установите отдельное реле контроля фаз перед пускателем
• Для удобства диагностики подключите индикаторы к НО/НЗ контактам - они покажут состояние пускателя без вскрытия шкафа
• При замене старого пускателя - сверьте габариты и расположение крепёжных отверстий, чтобы не менять всю плату
