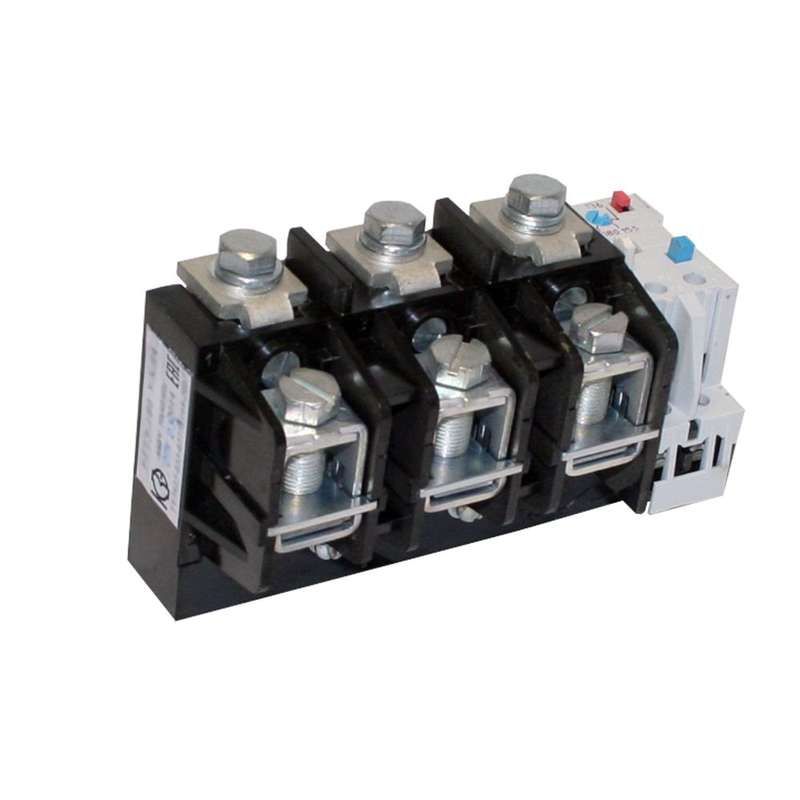

Реле электротепловое токовое РТТ5-125-0632 У3.ИУ - РТТ5-125-063-2 125А 46..63А 1р+1з инд.устан. КашинЗЭА 160063202В1000000000

Реле электротепловое токовое РТТ5-125-0632 У3.ИУ от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное устройство встраивается в системы управления электроприводами и работает в сетях до 660 В переменного тока.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-0632 У3.ИУ защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая ситуации с потерей одной из фаз. Применяется в системах управления электроприводами на предприятиях, в производстве оборудования, на конвейерах, насосных станциях и других объектах с периодической нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - регулируется в пределах 46–63 А, что позволяет адаптировать защиту под конкретную мощность двигателя;
• Номинальное рабочее напряжение: 660 В переменного тока (частота 50/60 Гц); также допускается применение в цепях постоянного тока до 440 В;
• Тип тока: переменный (основной режим), возможна работа на постоянном токе;
• Число полюсов: 3 - соответствует трёхфазным сетям;
• Количество переключающих контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - используется для сигнализации и отключения цепи;
• Класс точности: 10 - время срабатывания зависит от величины перегрузки, соответствует стандартному тепловому закону;
• Подключение: винтовые зажимы - удобны для монтажа проводов сечением до 16 мм2;
• Монтаж: встраиваемый - устанавливается в шкафы управления, требует свободного доступа для обслуживания;
• Степень защиты: IP00 - нет внешней защиты, требуется установка внутри корпуса или щита;
• Климатическое исполнение: У3 - рассчитано на работу при температуре от −10 C до +40 C, в условиях умеренного климата с невысокой влажностью.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-0632 У3.ИУ совместимо с контактными аппаратами серии РТТ5 и другими элементами управления, установленными в одном шкафе. Для монтажа необходимо закрепить устройство на DIN-рейке или специальной платформе внутри распределительного шкафа. Подводящие провода подключаются к верхним и нижним винтовым зажимам - соблюдайте момент затяжки, указанный в руководстве. После установки проверьте соответствие тока нагрузки диапазону 46–63 А. Не используйте вне герметичных корпусов - IP00 исключает защиту от пыли, влаги и механических воздействий.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18178-2001. Обеспечивает безопасную работу при условии правильной установки в электрошкафах и соблюдения класса защиты. Отказ от использования в открытых местах снижает уровень безопасности - внутренняя конструкция не имеет изоляции от внешних факторов.

Преимущества

• Высокая надёжность срабатывания при длительных перегрузках благодаря термобиметаллическому принципу действия;
• Автоматическая возможность восстановления после остывания - не требует замены деталей после срабатывания;
• Широкий диапазон регулировки тока (46–63 А) позволяет использовать одно реле для нескольких типов двигателей;
• Простая конструкция - минимум отказов, легко диагностируется и обслуживается;
• Совместимость с большинством стандартных шкафов управления и контактных аппаратов.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или агрессивной среды - степень защиты IP00 не обеспечивает никакую внешнюю защиту;
• Не предназначен для защиты однофазных нагрузок или двигателей меньшей мощности ниже 46 А - будет некорректная чувствительность;
• Не рекомендуется для частых пусков (более 6–8 раз в час) - высокий импульсный ток может вызвать преждевременную усталость биметалла;
• Требует обязательной установки внутри электрического шкафа - нельзя использовать на открытом воздухе или в неизолированных местах;
• Не обеспечивает защиту от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности вентиляторов на промышленных участках;
• Контроль работы конвейерных линий на пищевых и химических производствах;
• Щиты управления станков с ЧПУ, где важна защита от обрыва фазы;
• Системы автономного энергообеспечения с трёхфазными генераторами.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-125-0632 У3.ИУ, убедитесь, что номинальный ток двигателя попадает в диапазон 46–63 А - иначе защита будет слишком слабой или ложной;
• Проверяйте плотность затяжки винтов - плохой контакт увеличивает нагрев и риск выхода из строя;
• После каждого срабатывания дайте реле остыть 10–15 минут перед повторным включением - это продлит срок службы;
• Не устанавливайте рядом с источниками тепла (например, трансформаторами) - это влияет на точность срабатывания;
• Используйте в паре с автоматическим выключателем - он справится с КЗ, а РТТ5-125-0632 У3.ИУ - с перегрузкой.
