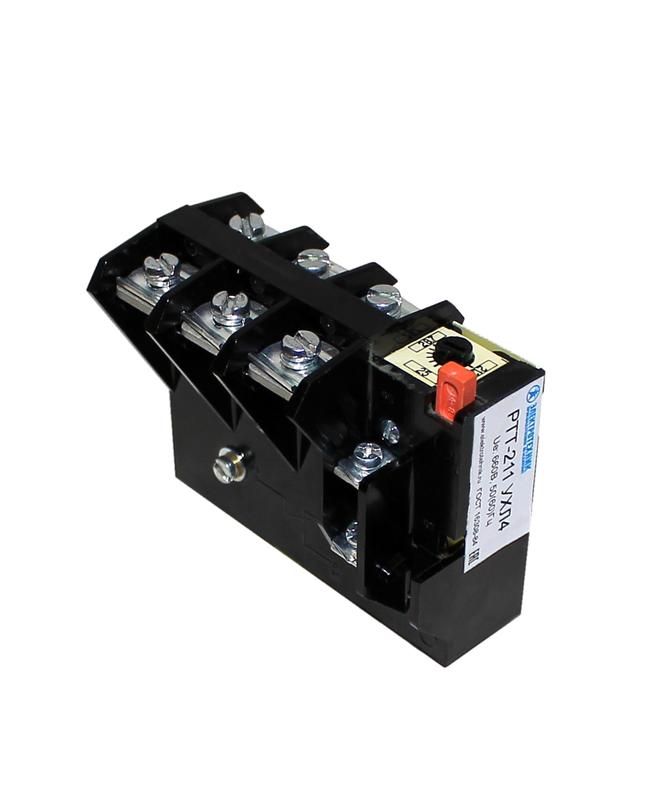

Реле электротепловое токовое РТТ-231 УХЛ4 63.0А 660В/50Гц 1р 53.5-72.3А ручной возврат Электротехник ET003600

Реле электротепловое токовое РТТ-231 УХЛ4 63,0А 660В/50Гц 1р 53,5-72,3А ручной возврат от бренда Электротехник предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Это надёжное решение для промышленных систем, где важна стабильная работа оборудования - особенно там, где требуется ручной сброс после аварийного отключения.

Назначение и область применения

Реле электротепловое токовое РТТ-231 УХЛ4 защищает трёхфазные электродвигатели от длительных перегрузок, перекоса фаз, обрыва одной из фаз, затянутого пуска и заклинивания ротора. При превышении допустимого тока реле отключает цепь, предотвращая перегрев и выход двигателя из строя. После срабатывания необходимо вручную вернуть рычаг в исходное положение - это гарантирует, что оборудование не запустится само, пока причина проблемы не будет устранена.

Подходит для использования в системах управления: грузоподъёмниками, лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с мощными нагрузками.

Технические характеристики

• Номинальный ток: 63,0 А - максимальный ток, при котором реле работает без срабатывания в нормальных условиях;
• Диапазон регулировки тока срабатывания: 53,5–72,3 А - можно настроить под конкретный двигатель;
• Максимальное рабочее напряжение: 660 В - подходит для сетей до 660 В переменного тока;
• Частота: 50 Гц - рассчитано на работу в сети стандарта РФ и стран СНГ;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для размыкания цепи управления контактора;
• Количество переключающих контактов: 0 - не имеет контактов для управления основной силовой цепью;
• Исполнение: нереверсивное - не поддерживает управление в обоих направлениях;
• Способ монтажа: обособленное размещение - устанавливается отдельно, не встраивается в контактор;
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью винтов;
• Перезапуск: ручной - требует механического возврата рычага после срабатывания;
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в умеренном и холодном климате, в помещениях с повышенной влажностью и температурой от −40C до +40C.

Совместимость и монтаж

Реле электротепловое токовое РТТ-231 УХЛ4 не является частью контактора - его нужно монтировать отдельно. Подключается последовательно с контактным аппаратом через винтовые клеммы. Для правильной работы рекомендуется использовать с контакторами серий ПМ12, ПМЕ, ПМА - они проверены на совместимость производителем.

Установка выполняется на DIN-рейку или жестко к стене в хорошо вентилируемом месте. Расстояние между реле и нагреваемыми элементами должно быть не менее 50 мм. Кабельные соединения должны соответствовать сечению, рассчитанному на ток 63 А - обычно это медные провода 10–16 мм2. Перед первым запуском обязательно проверьте выставленный порог срабатывания - он должен находиться в пределах 53,5–72,3 А и соответствовать номинальному току двигателя.

Безопасность и стандарты

Реле электротепловое токовое РТТ-231 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18170, которые регламентируют безопасность и надёжность тепловых реле для промышленного оборудования. Климатическое исполнение УХЛ4 обеспечивает работоспособность в условиях повышенной влажности, пыли и колебаний температуры, характерных для производственных помещений.

Преимущества

• Высокая износостойкость - срок службы увеличен благодаря качественным материалам и отсутствию сложных механических частей;
• Стабильная работа при перекосе фаз - реагирует даже на малые отклонения тока в одной из фаз;
• Автоматическое отключение при обрыве фазы - не зависит от установленной уставки, срабатывает всегда;
• Ручной возврат - снижает риск случайного запуска оборудования после аварии;
• Простота подключения - винтовые клеммы позволяют легко заменить или обслужить реле без специнструментов.

Ограничения применения

• Не подходит для защиты однофазных двигателей - только трёхфазные;
• Не имеет автоматического возврата - нельзя применять в системах, где требуется бесперебойная работа без участия оператора;
• Не защищает от коротких замыканий - обязательна установка предохранителей или автоматических выключателей перед реле;
• Не следует использовать в средах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания;
• Не рекомендовано монтировать рядом с источниками сильного тепла - влияет на точность срабатывания.

Примеры использования

• На кране: реле РТТ-231 УХЛ4 защищает двигатель подъёмника от перегрузки при поднятии сверхнормативной массы;
• В системе вентиляции: отключает вентилятор при заклинивании крыльчатки, предотвращая перегрев обмоток;
• В АВР: при отказе основного питания реле защищает двигатель насоса при переходе на резервный источник;
• На станке: предотвращает повреждение шпинделя при заклинивании инструмента.

Практические советы

• Выбирая реле, убедитесь, что номинальный ток двигателя попадает в диапазон 53,5–72,3 А. Если ток ниже - выбирайте другую модель с меньшим порогом.
• После каждого срабатывания проверьте причину: часто проблема - недостаточное натяжение ремней, забитый фильтр, перекос фаз или плохой контакт в клеммах.
• Не используйте реле в качестве единственной защиты - всегда комбинируйте его с автоматическим выключателем или предохранителем для защиты от КЗ.
• При установке соблюдайте расстояния до других приборов - тепло от соседних контакторов может вызвать ложное срабатывание.
• Регулярно проверяйте состояние винтовых клемм - ослабление контакта приводит к перегреву и преждевременному выходу реле из строя.
