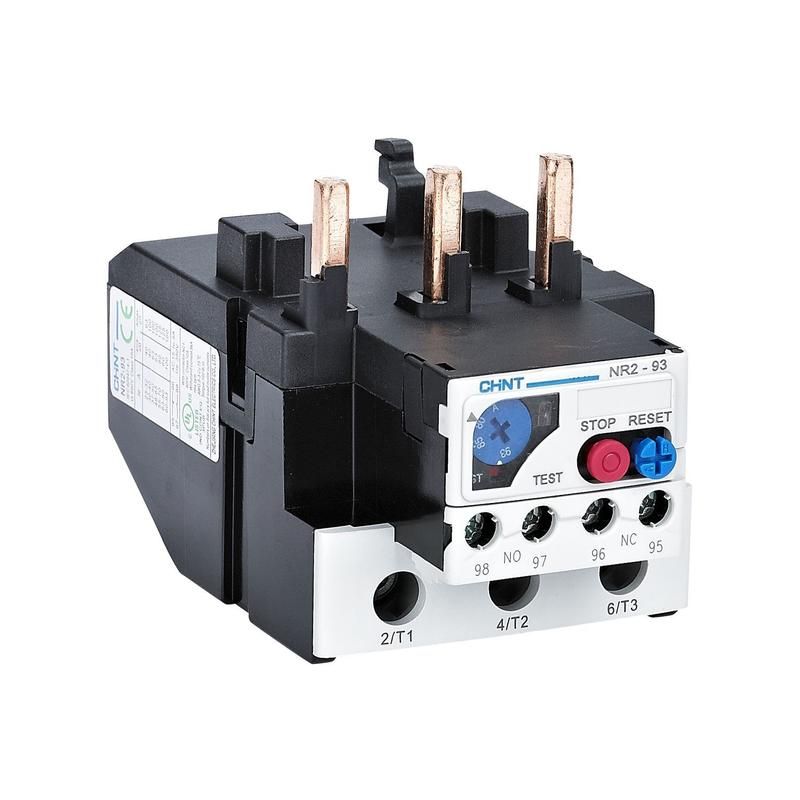

Реле тепловое NR2-93 48-65A (R) | 268148 CHINT

Реле тепловое NR2-93 48-65A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 48 до 65 А, обеспечивает автоматический сброс, индикацию срабатывания и совместимо с контактными аппаратами. Артикул 268148 соответствует серии NR2.

Назначение и область применения

Реле тепловое NR2-93 48-65A (R) защищает электродвигатели переменного тока с частотой 50/60 Гц от длительной перегрузки и обрыва одной из фаз. Подходит для установки в цепях управления двигателями насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с постоянной нагрузкой. Может использоваться как автономно, так и в паре с контакторами.

Технические характеристики

• Диапазон регулировки тока: 48–65 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 1,2×I_n составляет 20–120 секунд, что соответствует стандарту IEC 60947-4-5;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных систем среднего и высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления;
• Тип подключения: винтовые зажимы - надежное и удобное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устройство фиксируется на DIN-рейке или поверхности без дополнительных кронштейнов;
• Функция перезапуска: да - после остывания термобиметалла реле автоматически восстанавливает работу, если выбран режим автоматического сброса.

Совместимость и монтаж

Реле тепловое NR2-93 48-65A (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку. Монтаж выполняется на DIN-рейке шириной 35 мм. Для правильной работы необходимо соблюдать посадочные габариты и не затягивать винты с усилием более 0,5 Нм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток двигателя попадает в диапазон 48–65 А - выход за пределы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-5 и GB/T 14048.6. Обладает сертификацией CE и RoHS. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Индикатор срабатывания (зеленый/красный) позволяет визуально определить причину остановки двигателя.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Автоматический и ручной сброс - гибкий контроль над процессом запуска после срабатывания;
• Индикация состояния - красный флажок показывает факт срабатывания, даже если питание отключено;
• Высокая долговечность - биметаллическая система выдерживает десятки тысяч циклов срабатывания;
• Закрытая конструкция - защищена от внешних воздействий, пыли и влаги, хотя не имеет IP-классификации.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется использовать в условиях постоянных резких перегрузок - это сокращает срок службы термобиметалла;
• Не имеет степени защиты IP - не применяется во влажных, пыльных или взрывоопасных средах без дополнительной оболочки;
• Автоматический сброс может быть опасен в критичных системах - в таких случаях следует выбрать ручной сброс через перемычку.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере с током 55 А;
• Контроль нагрева насосной группы в системе водоснабжения;
• Обеспечение безопасности вентиляционного агрегата в промышленном помещении;
• Подключение к контактору LC1-D50 в щите управления станком.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 48–65 А для максимальной точности;
• При монтаже на DIN-рейку убедитесь, что реле плотно защелкнулось - слабое крепление вызывает перегрев;
• Если требуется ручной сброс, используйте модель с кнопкой “R” - она доступна в этой серии;
• Не допускайте скопления пыли вокруг корпуса - периодическая очистка продлевает жизнь термореле;
• При замене старого устройства сохраняйте порядок подключения контактов - NC и NO имеют разные функции в цепи управления.
