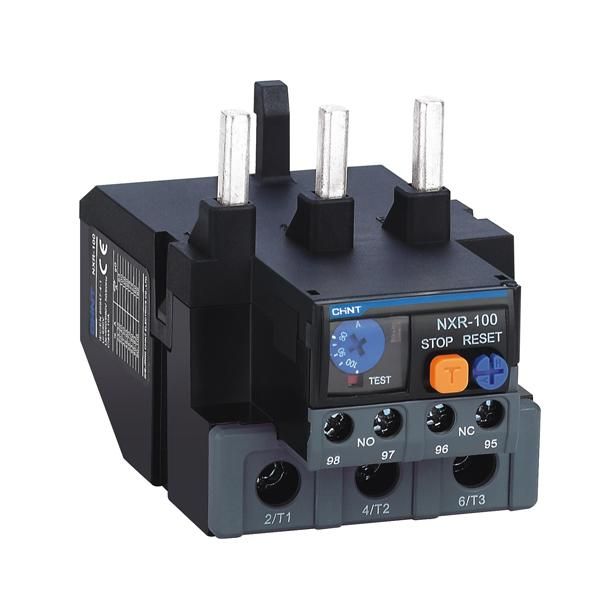

Реле тепловое NXR-100 48A-65A (R) | 837125 CHINT

Реле тепловое NXR-100 48A-65A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 48 до 65 А, обеспечивает надёжную термическую защиту и совместимо с контактными аппаратами. Артикул 837125 относится к серии NXR - промышленным решениям для автоматизации.

Назначение и область применения

Реле тепловое NXR-100 48A-65A (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки на двигателях насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с током потребления в пределах 48–65 А. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 48–65 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, что гарантирует согласованность с другими элементами автоматики;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных систем высокого напряжения, включая промышленные сети;
• Количество контактов: 4 шт - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для управления цепями сигнализации и остановки;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, обеспечивают прочное соединение;
• Функция перезапуска: ручная - после срабатывания необходимо вручную вернуть рычаг в исходное положение, чтобы избежать самопроизвольного запуска;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Реле тепловое NXR-100 48A-65A (R) совместимо с контактными аппаратами серии LC1-D и других моделей, имеющими стандартную посадочную площадку. Монтаж выполняется путём защёлкивания на направляющие контактора или крепления на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 48–65 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Класс защиты IP20 - допускает работу в закрытых щитах, но не предназначен для открытых или влажных сред. Наличие индикатора срабатывания позволяет визуально определить причину отключения.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Высокая механическая долговечность - рассчитано на десятки тысяч операций;
• Простая настройка тока срабатывания - регулировка осуществляется поворотом ручки без инструментов;
• Индикация срабатывания - красный флажок остаётся видимым даже после отключения питания, ускоряет диагностику;
• Поддержка ручного сброса - минимизирует риск случайного запуска опасного оборудования.

Ограничения применения

• Не применяется для защиты однофазных двигателей с малым током (<48 А) - чувствительность ниже минимального порога;
• Не подходит для условий с постоянной влагой, пылью или химическими испарениями - класс защиты IP20 не обеспечивает герметичность;
• Требуется ручной сброс - не подходит для систем, где необходим автоматический перезапуск после устранения причины;
• Не является средством защиты от короткого замыкания - обязательно использовать в сочетании с автоматическим выключателем или предохранителем.

Примеры использования

• Защита асинхронного двигателя воздушного компрессора мощностью 15 кВт в цеху;
• Обеспечение безопасности конвейера на пищевом производстве с током 55 А;
• Автоматизация системы водоснабжения с насосом 11 кВт, установленным в распределительном щите;
• Комплексная защита в составе пускателя с контактором LC1-D50.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен находиться в середине диапазона 48–65 А для максимальной точности;
• При монтаже на контактор убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок;
• После срабатывания не включайте оборудование сразу - сначала найдите причину перегрузки (заклинивание, недостаточное напряжение, перекос фаз);
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактные планки;
• Для обслуживания отключите питание и убедитесь, что индикатор сработал - это подтверждает, что реле выполнило свою задачу.
