Реле тепловое NR2-93 55-70A (R) | 268149 CHINT

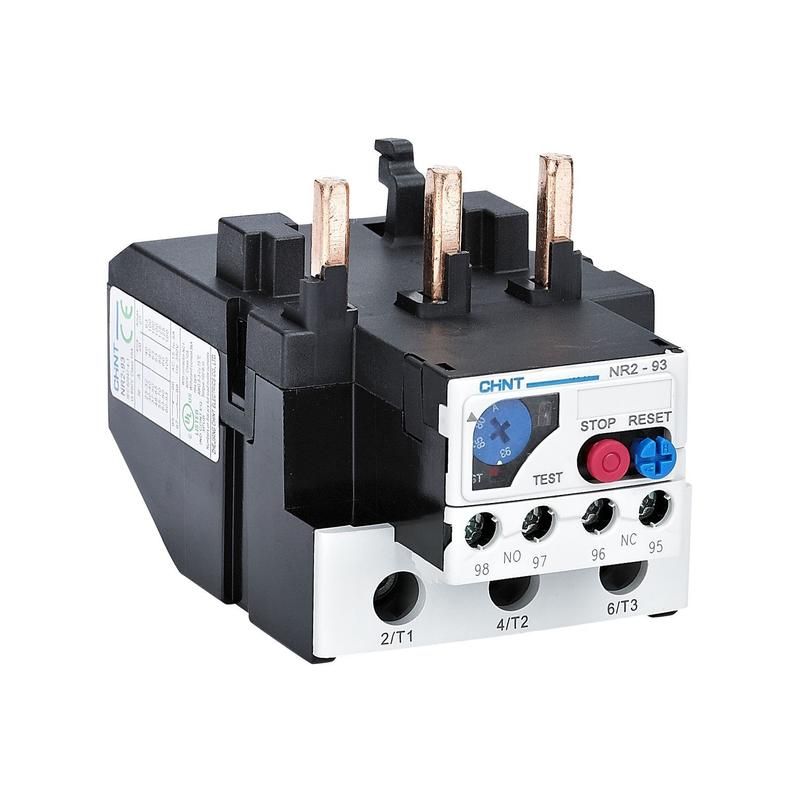

Реле тепловое NR2-93 55-70А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на токи 55–70 А, имеет винтовые клеммы и поддерживает автоматический и ручной сброс. Подходит для установки совместно с контакторами или как самостоятельное устройство в системах управления приводами.

Назначение и область применения

Реле тепловое NR2-93 55-70А (R) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Устройство реагирует на нагрев проводника, вызванный превышением допустимого тока, и отключает цепь до выхода оборудования из строя. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями 50/60 Гц, работающими при напряжении до 690 В.

Технические характеристики

• Диапазон регулировки тока: 55–70 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандартным требованиям для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют организовать сигнализацию и управление;
• Тип подключения: винтовое - надёжное и удобное для многожильных и одножильных проводов;
• Функция перезапуска: есть - доступны режимы автоматического и ручного восстановления после срабатывания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии NR2 или на DIN-рейку через адаптер (не входит в комплект).

Совместимость и монтаж

Реле тепловое NR2-93 55-70А (R) совместимо с контактными аппаратами серии NR2 от CHINT. Крепится механически на переднюю панель контактора без дополнительных крепёжных элементов. Для установки на DIN-рейку требуется переходная платформа (например, NR2-ADP), которая продается отдельно. Подключение осуществляется через винтовые зажимы - рекомендуется использовать провода сечением 0,5–2,5 мм2. Перед монтажом проверьте соответствие тока двигателя диапазону 55–70 А - неверная настройка снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GB/T 14048.6. Обеспечивает безопасную работу в условиях температур от -5C до +40C. Наличие индикатора срабатывания позволяет визуально определить причину отключения. Конструкция исключает самопроизвольное открытие клемм при вибрации.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - ярко выраженный цветной флажок показывает, что реле сработало;
• Гибкая настройка тока срабатывания в пределах 55–70 А - точная адаптация под мощность двигателя;
• Четыре контакта - позволяют подключить как аварийную сигнализацию, так и блокировку запуска;
• Поддержка ручного и автоматического сброса - даёт контроль над процессом восстановления работы системы.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не следует использовать в средах с повышенной взрывоопасностью - отсутствует взрывозащита;
• Запрещена установка в местах с температурой выше +40C или ниже -5C - возможны ложные срабатывания или отказ.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью 30 кВт и током 62 А;
• Контроль перегрузки вентилятора на производстве с током потребления 68 А;
• Автоматическое отключение конвейера при обрыве фазы в цепи питания 400 В;
• Интеграция в пульт управления станком с ЧПУ, где важна точная настройка тока срабатывания.

Практические советы

• Перед установкой обязательно отрегулируйте ток срабатывания под фактический ток двигателя - используйте шкалу на корпусе и тестовый токовый клещ;
• При использовании в условиях вибраций закрепите провода хомутиками - винтовые клеммы не должны испытывать механическую нагрузку;
• Если нужен автоматический сброс, убедитесь, что система не будет запущена без проверки причины отключения - риск повторного перегрева;
• При монтаже на DIN-рейку всегда применяйте официальный адаптер - некорректная установка может нарушить механическую связь с контактором;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может привести к ложному срабатыванию или отказу.
