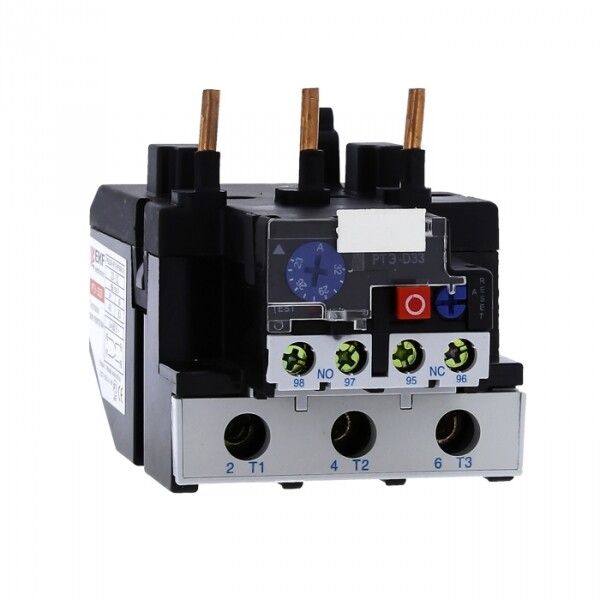

Реле тепловое РТЭ-3361 55-70А EKF PROxima | rel-3361-55-70

Реле тепловое РТЭ-3361 55-70А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контакторами. Устройство обеспечивает точную настройку порога срабатывания, надежное отключение при аварийном токе и автоматический восстановление после устранения причины перегрузки.

Назначение и область применения

Реле тепловое РТЭ-3361 55-70А используется как дополнительное защитное устройство в составе электромагнитных контакторов. Его задача - предотвращать повреждение электродвигателей и другого оборудования из-за длительной перегрузки по току. Подходит для применения в системах управления станками, насосами, вентиляторами, конвейерами и другими промышленными механизмами с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 62,5 А (диапазон регулировки 55–70 А)
• Номинальное напряжение: 400 В переменного тока
• Напряжение цепи управления: 220 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Частота: 50 Гц
• Класс точности: 10 - время срабатывания соответствует ГОСТ Р 50030.4.1-2002
• Контакты: 1 нормально разомкнутый (NO) и 1 нормально замкнутый (NC) - используются для сигнализации и управления
• Диапазон рабочих температур: от –40 C до +55 C
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в закрытых помещениях с умеренным и холодным климатом
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Реле тепловое РТЭ-3361 55-70А монтируется непосредственно на контакторы серии PROxima, совместимые по габаритам и контактному интерфейсу. Крепление осуществляется без дополнительных крепежей - реле просто щелкает на направляющих. Подключение проводов - винтовое, с зажимами для кабелей сечением до 25 мм2. Для правильной работы необходимо соблюдать полярность подключения цепи управления (220 В) и правильно выбрать токовый порог в соответствии с номиналом двигателя.

Безопасность и стандарты

Реле тепловое РТЭ-3361 55-70А соответствует требованиям ГОСТ Р 50030.4.1-2002, который гармонизирован с международным стандартом IEC 60947-4-1. Это гарантирует соответствие безопасности, надежности и методикам испытаний, применяемым в промышленной электроустановке. Устройство не содержит опасных материалов и не требует специальных мер обращения при монтаже и обслуживании.

Преимущества

• Точная настройка тока срабатывания в диапазоне 55–70 А - позволяет адаптировать защиту под реальную нагрузку двигателя
• Автоматический перезапуск снижает простои - система восстанавливается самостоятельно после охлаждения
• Наличие NO и NC контактов упрощает интеграцию в системы управления - можно подключить световую/звуковую сигнализацию или остановить другие цепи
• Высокая механическая прочность и долгий срок службы благодаря качественной сборке серии PROxima
• Долгая гарантия - 84 месяца - свидетельствует о высокой надежности компонента

Ограничения применения

• Не применяется в условиях повышенной запыленности, влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для защиты однофазных двигателей - имеет только трехполюсное исполнение
• Не заменяет автоматические выключатели - не обеспечивает защиту от короткого замыкания, только от перегрузки
• Требует наличия подходящего контактора с совместимой посадочной площадкой - не является самостоятельным коммутационным аппаратом
• Не рекомендовано использование при постоянных толчках тока выше номинала - возможны ложные срабатывания

Примеры использования

• Защита электродвигателя воздушного компрессора мощностью 15 кВт (ток около 60 А) в цеху
• Подключение к контактору в системе управления конвейером на пищевом производстве
• Интеграция в пульт управления насосной станцией с сигналом “Перегрузка” через нормально замкнутый контакт
• Использование в системах HVAC для защиты вентиляторов и циркуляционных насосов

Практические советы

• Настройте ток срабатывания реле тепловое РТЭ-3361 55-70А точно по паспортному значению тока двигателя - не используйте максимальный порог без необходимости
• Проверьте, что сечение кабеля от контактора до двигателя не превышает 25 мм2 - иначе возможно нагрев и некорректная работа
• При монтаже убедитесь, что реле плотно зафиксировано на контакторе - плохой контакт может вызвать ложное срабатывание
• Используйте нормально замкнутый контакт для отключения пульта управления при перегрузке - это повысит безопасность оператора
• Не устанавливайте реле рядом с источниками сильного тепла - даже при допустимом диапазоне температур окружающая среда влияет на точность срабатывания
• При первом запуске проверьте реакцию реле на искусственную перегрузку - убедитесь, что срабатывание происходит в течение времени, указанного в классе 10
