ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 45-60А КЛАСС 10 | MRD3359 SE APC

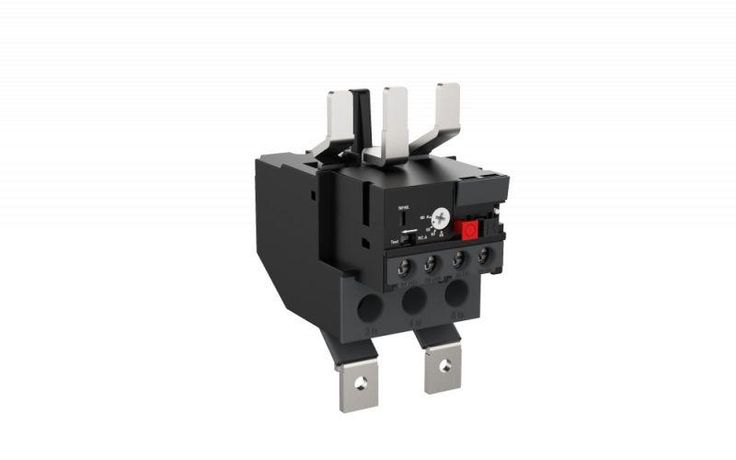

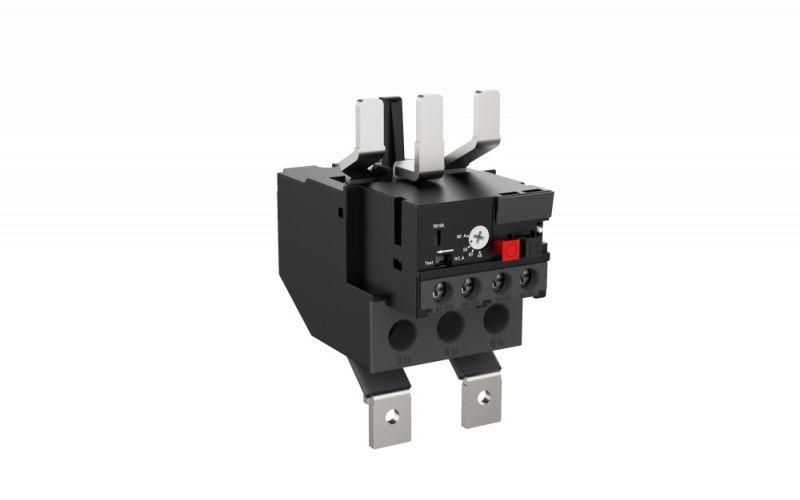

Тепловое реле перегрузки MRD F90 45-65А класс 10 SE от бренда Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd3359 рассчитан на работу в составе систем управления с контакторами серии MC1D.

Назначение и область применения

Тепловое реле MRD F90 45-65А класс 10 SE защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока в цепи и отключает питание, предотвращая перегрев обмоток. Подходит для установки в пускателях и распределительных щитах на объектах с частыми пусками: насосы, компрессоры, конвейеры, вентиляционные установки, станки с ЧПУ.

Технические характеристики

• Номинальный ток: 65 А - максимальная величина тока, которую реле способно выдерживать без срабатывания при нормальной температуре;
• Диапазон регулирования тока: 45–65 А - можно настроить чувствительность под конкретную мощность двигателя;
• Класс точности: 10A - время срабатывания при перегрузке в 6 раз выше номинала составляет 8–12 секунд; обеспечивает согласованную защиту с типичными характеристиками двигателей;
• Количество силовых полюсов: 3 - работает в трёхфазных сетях;
• Максимальное рабочее напряжение: 1000 В - допустимо применение в высоковольтных системах до 1 кВ переменного тока;
• Тип подключения: винтовые зажимы - надёжное механическое соединение без необходимости специальных инструментов;
• Количество вспомогательных контактов: 2 (1 НЗ + 1 НО) - используются для сигнализации состояния (например, “отключение по перегрузке”) или блокировки других цепей;
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор MC1D без дополнительной платформы;
• Гарантийный срок: 24 месяца - соответствует требованиям промышленного оборудования средней и большой нагрузки.

Совместимость и монтаж

Тепловое реле MRD F90 45-65А класс 10 SE проектировалось как модуль для прямого монтажа на контакторы серии MC1D. Установка выполняется путём плотного защёлкивания на направляющие штыри контактора - никаких болтов или кронштейнов не требуется. Соединение силовых проводов осуществляется через винтовые зажимы с моментом затяжки 0,5–0,7 Нм. Для правильной работы необходимо соблюдать порядок подключения фаз: L1-L2-L3 должны соответствовать выходным контактам контактора. Контакты управления подключаются к клеммам A1/A2 на корпусе реле.

Безопасность и стандарты

Тепловое реле MRD F90 45-65А класс 10 SE соответствует международному стандарту IEC/EN 60947-4-1 для аппаратов управления и коммутационных устройств. Конструкция исключает самопроизвольное отключение при колебаниях сети и имеет термостабилизированную систему сброса после остывания. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током при обслуживании.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизация ложных отключений при пусковых токах;
• Интеграция с контакторами MC1D - экономия места в щите, быстрая замена без переделки проводки;
• Два вспомогательных контакта - позволяют реализовать аварийную сигнализацию или автоматическую блокировку запуска;
• Стандартные винтовые зажимы - удобны для ремонта и диагностики даже в условиях ограниченного доступа;
• Долгий срок службы - конструкция без движущихся деталей, кроме биметаллической пластины, которая проверена на миллионы циклов.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания;
• Не защищает от короткого замыкания - обязательно использование автоматического выключателя или предохранителей в цепи;
• Чувствителен к окружающей температуре - рекомендовано избегать установки рядом с нагревательными элементами или в местах с перепадами более +-10 C от номинальных условий;
• Не подлежит регулированию во время работы - настройка возможна только при отключенном питании;
• Не используется в взрывоопасных зонах - отсутствует сертификат Ex.

Примеры использования

• Защита асинхронного двигателя 45 кВт на конвейере в пищевой промышленности - настроен на 58 А, сработает при заклинивании ролика;
• Компрессор холодильной установки с частыми циклами включения - реле предотвращает перегрев при многократных пусках;
• Циркулярная пила с тяжёлым режимом реза - защита от перегрузки при попадании древесины повышенной плотности;
• Вентилятор системы охлаждения технологической линии - контроль длительности пуска при низком напряжении сети.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 45–65 А - выбирайте положение регулятора ближе к середине для лучшей точности;
• После срабатывания дождитесь полного остывания реле (обычно 5–15 минут); принудительный сброс до этого момента может вызвать повторное срабатывание;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контактов приводит к перегреву и ложным отключениям;
• При использовании в условиях высокой влажности или пыли - используйте дополнительную крышку или герметизирующий кожух;
• Для удалённого наблюдения за состоянием - подключите вспомогательные контакты к световому индикатору или PLC.
