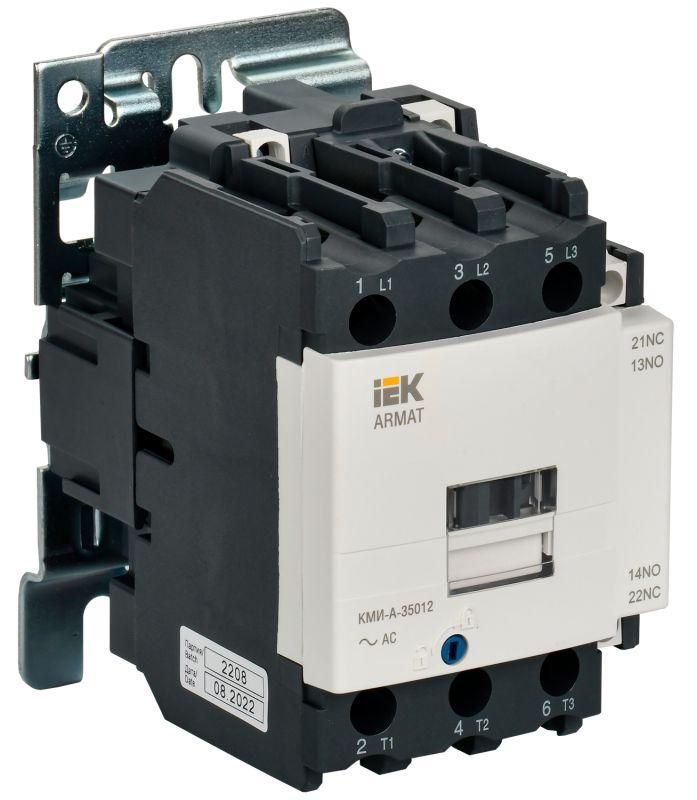

Контактор КМИ-А-35012 LC1D 50А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-050-230-11

Контактор КМИ-А-35012 LC1D 50А 230В/АС3 1 нормально открытый/1 нормально закрытый от бренда IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Этот контактный аппарат из серии ARMAT обеспечивает надёжную коммутацию при частых операциях и легко устанавливается на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-35012 LC1D 50А 230В/АС3 1 нормально открытый/1 нормально закрытый используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, компрессоров, конвейеров, печей и кран-балок. Также применяется в системах автоматического ввода резерва (АВР), управляемом освещении и нагревательных установках. Управление осуществляется через слабые сигналы - например, от кнопочного пункта, терморегулятора или PLC.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 50 А
• Число полюсов: 3
• Коммутируемая активная мощность: 22 кВт (при AC-3)
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: Переменный (AC)
• Исполнение: Нереверсивное - нельзя переключить направление вращения двигателя
• Срок службы: До 15 лет при штатной нагрузке
• Способ монтажа: На DIN-рейку или монтажную плату
• Подключение силовых проводов: Винтовой зажим

Совместимость и монтаж

Контактор КМИ-А-35012 LC1D 50А 230В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Главные контакты подключаются винтовыми зажимами - рекомендовано использовать медные жилы сечением до 16 мм2. Управляющая катушка подключается к сигнальному контуру 230 В AC; важно соблюдать полярность только при постоянном токе - здесь она не важна. Контакты НО и НЗ доступны для подключения цепей управления - например, для индикации состояния или блокировок.

Безопасность и стандарты

Контактор КМИ-А-35012 LC1D 50А 230В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, испытаний на долговечность и отказоустойчивость. Серия ARMAT прошла сертификацию на безопасность работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - срок службы до 15 лет
• Удобный винтовой зажим позволяет работать с широким спектром сечений провода
• Стандартный форм-фактор DIN-рейки - совместим с большинством щитов
• Наличие одного НО и одного НЗ контакта даёт гибкость в организации цепей управления
• Произведено по технологии, аналогичной зарубежному аналогу TeSys D (LC1D), что обеспечивает взаимозаменяемость

Ограничения применения

• Не для постоянного тока - катушка рассчитана исключительно на 230 В AC
• Нельзя применять для реверса двигателя - устройство одностороннее, требует внешнего реверсивного контактора
• Не имеет защиты от перегрузки - обязательно требуется использование теплового реле или другого устройства защиты двигателя
• Не предназначена для частотного регулирования - работает только на фиксированной частоте сети
• Не следует использовать в средах с высокой концентрацией масла, химических паров или абразивной пыли без дополнительной герметизации

Примеры использования

• Автоматический запуск водоотливного насоса при достижении уровня воды
• Управление вентиляционной установкой по расписанию через контроллер
• Включение печи в режиме автономного нагрева
• Обеспечение резервирования питания в АВР - основной источник выключен, контактор замыкает резервную линию
• Удалённое управление светильниками большой мощности в торговых помещениях

Практические советы

• Выбирая этот контактный аппарат, проверьте, чтобы напряжение вашей управляющей цепи точно было 230 В AC - отклонение более +-10 % снижает надёжность срабатывания
• При подключении силовых проводов затягивайте винты усилием 0,8–1,0 Нм - недостаточно плотно = перегрев, слишком сильно = повредите зажим
• Для длительной работы при максимальной нагрузке (50 А) используйте кабели с минимальным сечением 16 мм2
• Если нужен реверс - установите два таких контактора с блокировкой, чтобы предотвратить одновременное включение
• Добавьте тепловое реле (например, LR1-D) перед контактором - он сам не защищает двигатель от перегрузки
• Настройте периодическую диагностику: проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании
