КОНТАКТОР MC1E 3P 50A НО+НЗ 220V/230V 50/60ГЦ (LC1E50M5) - MC1E50M7 APC

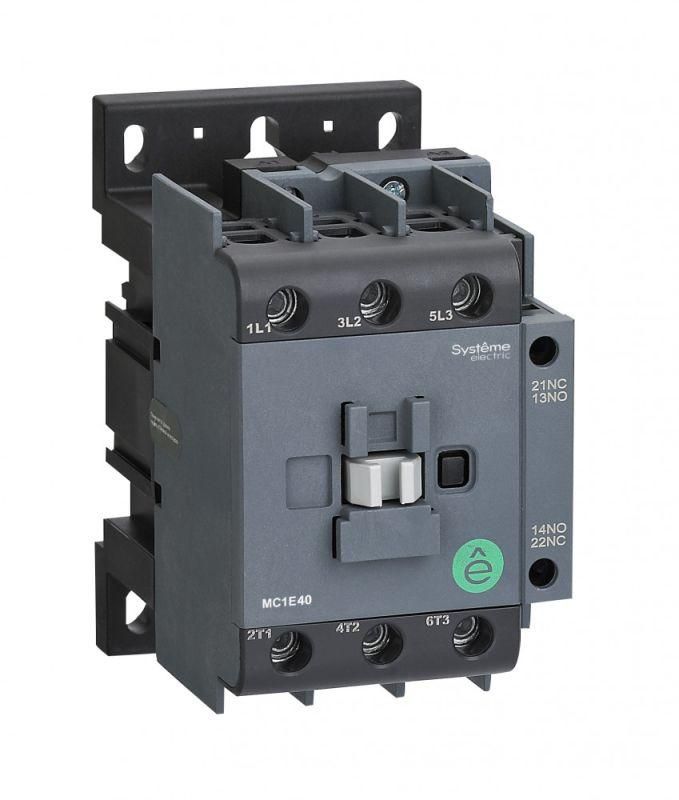

Контактор LC1E50M5 от Systeme Electric - устройство для дистанционного включения и отключения трёхфазной нагрузки до 50 А, управляемое сигналом 220–230 В переменного тока. Подходит для автоматизации оборудования в промышленных шкафах, особенно там, где важна надёжность и долгий срок службы.

Назначение и область применения

LC1E50M5 используется для коммутации трёхфазных электродвигателей и других мощных нагрузок. Он применяется в системах управления насосными станциями, вентиляцией, конвейерами, лифтами и другим оборудованием, требующим частого включения/выключения. Устройство не предназначено для работы в качестве выключателя под нагрузкой - его задача - выполнять операции включения/отключения по команде от внешнего контроллера (например, ПЛК или кнопочного поста).

Технические характеристики

• Номинальный ток: 50 А (для переменного тока AC)
• Напряжение катушки управления: 220–230 В AC, 50/60 Гц
• Число главных полюсов: 3
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Электрическая износостойкость: до 10 млн. циклов
• Механическая износостойкость: до 10 млн. циклов
• Рассчитан на управление двигателем мощностью до 22 кВт
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Гарантия: 24 месяца

Совместимость и монтаж

LC1E50M5 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место в щите шириной около 89 мм. Подключение силовых кабелей выполняется через винтовые зажимы - рекомендуется использовать жилы сечением 4–25 мм2. Управляющая катушка подключается к слаботочной цепи: фаза и ноль 220–230 В AC. Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы самоблокировки, сигнализации или контроля состояния. Контактор совместим с дополнительными модулями серии SystemePact MC - такими как тепловые реле, блокираторы и ограничители перенапряжений.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Применяет принципы безопасности, обеспечивающие отключение при аварии и предотвращение случайного включения. IP20 обеспечивает защиту от прямого прикосновения к токоведущим элементам, но не защищает от влаги - поэтому установка допускается только внутри закрытых электрошкафов.

Преимущества

• Высокая износостойкость - 10 млн. циклов - снижает потребность в замене даже при интенсивном использовании
• Универсальное питание катушки: работает как на 220 В, так и на 230 В - подходит для большинства сетей в России и Европе
• Встроенная пара контактов (НО+НЗ) исключает необходимость докупать дополнительные модули для базовых схем
• Простой монтаж на DIN-рейку - экономит время при сборке шкафа
• Совместимость с расширяемой системой SystemePact MC - можно легко добавить тепловую защиту или блокировку

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и мелкой пыли
• Не рассчитан на частое включение/отключение свыше 600 циклов в час - при высокой частоте возможен перегрев катушки
• Не является защитным аппаратом - для защиты двигателя от перегрузки необходимо дополнительно установить тепловое реле
• Не поддерживает реверс - для изменения направления вращения двигателя нужен другой тип контактора (реверсивный)

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика давления
• Управление вентилятором в HVAC-системе через ПЛК
• Включение конвейера в логистическом комплексе по расписанию
• Пуск лифтового привода с функцией самоблокировки (через встроенный НО контакт)

Практические советы

• При подборе контактора проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточно плотное соединение вызывает нагрев
• Для длительной работы в условиях частых пусков (более 300 циклов/час) используйте дополнительное охлаждение или выбирайте модель с более высоким классом износостойкости
• Если в вашей схеме нужна защита от перегрузки - добавьте тепловое реле серии LR1D, совместимое с LC1E50M5
• Не забудьте про гашение дуги: при отключении индуктивных нагрузок (двигатели, трансформаторы) желательно применять RC-цепочки или TVS-диоды на входе катушки
• Артикул LC1E50M5 - это основная версия. Аналогичные модели с другими контактами или напряжением катушки - LC1E50M7, LC1E50B7 - отличаются компоновкой, но не конструкцией корпуса
