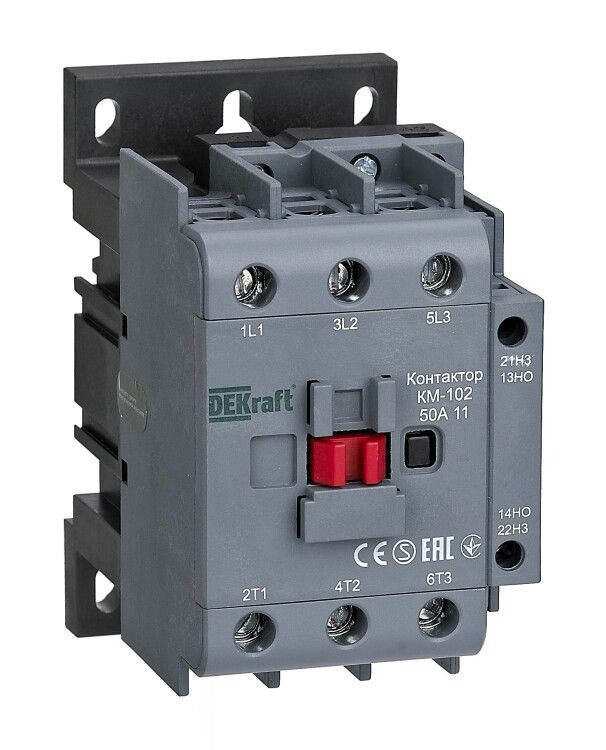

Контактор КМ-102 3п 50А кат. 230В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22007DEK APC

Контактор КМ-102 от DEKraft - это надёжное устройство для дистанционного включения и выключения электродвигателей и других нагрузок в промышленных системах. Модель с катушкой 220–230 В переменного тока, трёхполюсной силовой частью и встроенными вспомогательными контактами 1НО+1НЗ подходит для частых операций в условиях высоких токов, обеспечивает безопасную работу на DIN-рейке и совместима с типичными промышленными схемами автоматизации.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и отключения электрических нагрузок, особенно асинхронных двигателей, осветительных сетей и конденсаторных батарей. Он работает в сетях переменного тока до 690 В. Подходит для использования в системах управления станками, насосами, вентиляцией, конвейерами и другим оборудованием, где требуется надёжная коммутация больших токов.

Технические характеристики

• Номинальный ток: 50 А (для режима AC-3 и AC-4)
• Напряжение управления: 220–230 В переменного тока (катушка рассчитана на 220 В)
• Количество главных контактов: 3 (трёхполюсный)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: 22 кВт (AC-3), 11 кВт (AC-4)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку, что позволяет легко интегрировать его в распределительные щиты. Для подключения силовых проводов используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Управляющая катушка работает от сети 220–230 В AC, поэтому требует соответствующего источника питания. Вспомогательные контакты 1НО+1НЗ позволяют реализовать блокировки, сигнализацию или самоблокировку в схемах управления. Устройство не имеет встроенной тепловой защиты - её следует предусматривать отдельно (например, через тепловое реле).

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов на устройства коммутации (IEC 60947-4-1). Степень защиты IP20 предотвращает доступ к токоведущим частям при обычном обслуживании, но не защищает от внешней среды - не применяйте в сырых, пыльных или агрессивных помещениях без дополнительной защиты корпуса. Производитель рекомендует использовать защитные крышки (приобретаются отдельно) для повышения безопасности при работе рядом с людьми.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения/выключения
• Устойчив к импульсным перегрузкам благодаря оптимизированной конструкции контактов
• Простота замены - совместим с другими моделями на DIN-рейке того же форм-фактора
• Чётко очерченные функциональные возможности: 1НО+1НЗ дают гибкость в проектировании схем управления
• Работает в широком температурном диапазоне, характерном для промышленных условий

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточен для таких условий
• Не поддерживает реверсирование двигателей - для этого нужен реверсивный контактор
• Не имеет встроенной тепловой защиты - обязательно применять термореле при управлении двигателями
• Не используется в постоянном токе - катушка рассчитана только на переменный ток 220–230 В
• Максимальный ток 50 А - не подходит для нагрузок выше 22 кВт (AC-3) или 11 кВт (AC-4)

Примеры использования

• Управление асинхронным двигателем 18,5 кВт на конвейере - включение/останов по сигналу PLC
• Переключение группы светодиодных светильников в цеху - коммутация осветительной нагрузки
• Включение батареи конденсаторов для компенсации реактивной мощности
• Автоматическое включение насоса по уровню воды - с использованием вспомогательного контакта НО для сигнала “работает”

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки винтов - перетягивание может повредить зажимы
• Для длительной службы используйте защитные крышки - они снижают риск короткого замыкания и травм
• Если контактор установлен в шкафу, обеспечьте достаточное охлаждение - нагрев влияет на срок службы контактов
• Проверяйте наличие напряжения на катушке перед включением - отсутствие питания вызывает отказ в срабатывании
• При замене старого контактора убедитесь, что новый имеет те же параметры: 50 А, 220 В, 1НО+1НЗ - модель КМ-102 от DEKraft (арт. 22007dek) является прямым аналогом многих популярных решений
