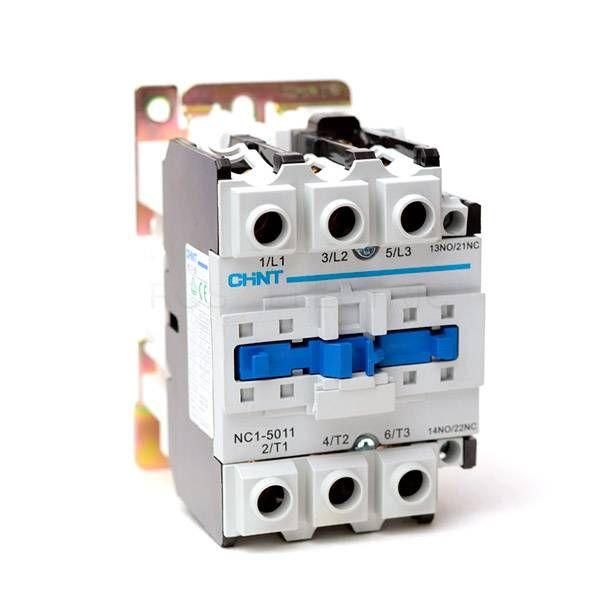

Контактор NC1-5011 50А 230В/АС3 1НО+1НЗ 50Гц (R) | 222493 CHINT

Контактор NC1-5011 50А 230В AC 1НО+1НЗ (артикул 222493, бренд CHINT) предназначен для частого включения и отключения электродвигателей и другого промышленного оборудования с нагрузкой до 22 кВт. Он сочетает надёжную коммутацию, компактность и возможность расширения функций через дополнительные модули.

Назначение и область применения

Контактор NC1-5011 используется для удалённого управления трёхфазными электродвигателями и другими активными нагрузками. Подходит для автоматизации систем на базе промышленного оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков. Может работать как самостоятельный элемент или в составе магнитного пускателя с тепловым реле - для защиты от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 50 А
• Напряжение катушки управления: 230 В AC
• Номинальная мощность: 22 кВт (при 400 В)
• Количество главных контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Частота: 50 Гц
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NC1-5011 монтируется на DIN-рейку 35 мм. Главные силовые контакты рассчитаны на подключение медных проводов сечением до 16 мм2. Управляющая катушка работает от сети 230 В AC - важно соблюдать соответствие напряжения, чтобы избежать выхода из строя. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или управление внешними цепями. Для расширения функций доступны дополнительные модули: временные реле, реверсивные блоки, блоки КРМ - они легко крепятся на переднюю панель контактора.

Безопасность и стандарты

Контактор NC1 соответствует международным стандартам IEC/EN 60947-4-1. Обеспечивает безопасную работу в условиях промышленной среды с допустимой температурой от -5C до +40C. Наличие механической блокировки предотвращает одновременное включение противоположных режимов при использовании с реверсивными модулями.

Преимущества

• Высокая долговечность: контакты выполнены из сплавов, устойчивых к дуговым воздействиям при частых включениях
• Универсальность: один корпус поддерживает множество конфигураций через модульные дополнения
• Лёгкая диагностика: положение контактов и состояние катушки легко определяются визуально
• Широкий выбор модификаций: серия NC1 предлагает модели от 9 до 95 А - можно подобрать аналогичный контакт для других нагрузок

Ограничения применения

• Не предназначена для работы с постоянным током - использование на DC приведёт к повреждению контактов
• Катушка управления требует точного напряжения 230 В AC; отклонение более +-10% снижает надёжность срабатывания
• Не рекомендуется для частых пусков двигателей с высоким моментом (например, крупных компрессоров) без установки теплового реле
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле

Примеры использования

• Автоматический запуск водяного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Компонент магнитного пускателя для двигателя вентилятора в HVAC-системе
• Элемент схемы “звезда-треугольник” при пуске асинхронного двигателя

Практические советы

• При монтаже проверьте плотность зажима проводов - слабый контакт вызывает нагрев и отказ
• Используйте термореле серии TH или TR с подходящим токовым диапазоном (до 50 А) для защиты от перегрузки
• Если нужен реверс - выбирайте пару контакторов NC1 с взаимной блокировкой, а не один экземпляр
• Для контроля состояния подключите вспомогательный контакт НО к индикатору включения - так проще диагностировать аварию
• При замене убедитесь, что новый контакт NC1-5011 имеет ту же маркировку и тип катушки - даже небольшое изменение напряжения катушки (например, 24 В вместо 230 В) сделает устройство неработоспособным
