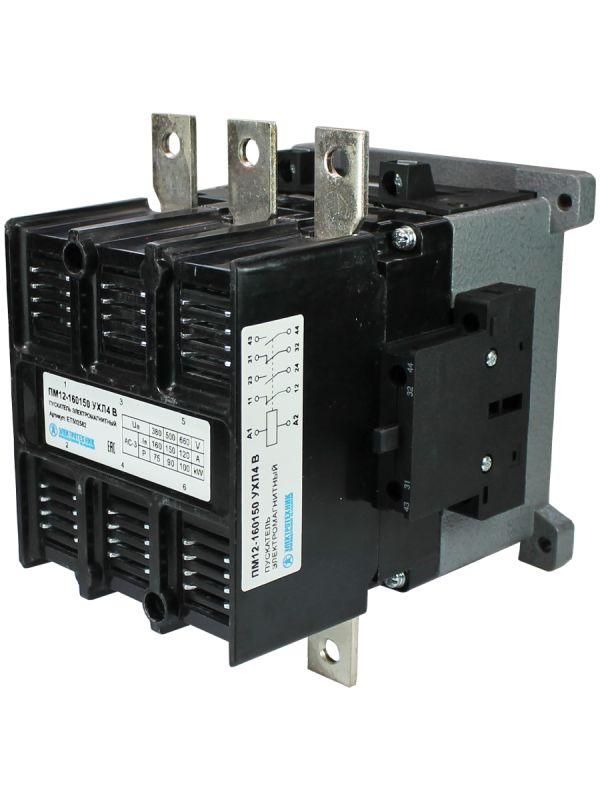

Пускатель ПМ 12-160150 160А кат. 220В AC Электротехник ET502582

Пускатель электромагнитный ПМ12-160150 от бренда Электротехник - это нереверсивный магнитный пускатель на 160 А, предназначенный для дистанционного включения и отключения электродвигателей и другой силовой нагрузки в промышленных сетях 220 В, 50 Гц. Артикул et502582 соответствует устоявшейся модели серии ПМ12, проверенной в условиях жесткой эксплуатации.

Назначение и область применения

Пускатель электромагнитный ПМ12-160150 используется для удалённого управления мощными электроприёмниками: электродвигателями насосов, вентиляторов, компрессоров, конвейеров, кранов, тепловых завес, систем АВР и освещения. Подходит для сборки промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других НКУ. Применяется там, где требуется надёжное включение/отключение нагрузки без частых переключений.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 160 А
• Напряжение катушки управления: 220 В
• Количество главных контактов: 3 (для трёхфазной сети)
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Номинальная коммутируемая мощность: 64 кВт (при AC-3)
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: У3 - для работы в помещениях с умеренным климатом
• Диапазон температур: от -40 C до +45 C

Совместимость и монтаж

Пускатель электромагнитный ПМ12-160150 монтируется исключительно на стандартную DIN-рейку шириной 35 мм. Для безопасной эксплуатации его необходимо устанавливать внутри электрошкафа с минимум IP54 - сам пускатель имеет IP00 и не защищён от пыли, влаги и случайного прикосновения. Клеммы рассчитаны на провода сечением до 25 мм2. Подключение катушки управления - к двум выводам, помеченным A1/A2; питание 220 В подаётся именно на них. Главные контакты - три пары L1–T1, L2–T2, L3–T3 - соединяются с фазами двигателя и источником питания. Вспомогательные контакты используются для блокировок, сигнализации или подключения кнопочных постов.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-160150 соответствует требованиям ГОСТ для промышленных аппаратов. Серия ПМ12 прошла сертификацию на соответствие нормам безопасности для оборудования класса I. Однако, поскольку степень защиты IP00, использование вне корпуса запрещено - риск поражения током и повреждения контактов при загрязнении крайне высок.

Преимущества

• Высокая коммутационная износостойкость - выдерживает десятки тысяч циклов включения/отключения
• Подтверждённая надёжность в условиях длительной эксплуатации - одна из самых распространённых моделей в РФ и СНГ
• Простота замены и совместимость с другими изделиями серии ПМ12 - легко найти аналоги и запчасти
• Широкий диапазон рабочих температур - работает даже в холодных цехах при -40 C
• Готов к использованию с дополнительными контактными приставками - можно расширить функционал без замены основного устройства

Ограничения применения

• Не предназначен для реверсивных схем - для этого нужен реверсивный пускатель
• Не содержит встроенного теплового реле - для защиты двигателя от перегрузки требуется докупать и монтировать отдельно
• IP00 - нельзя использовать на открытом воздухе, в сырых или пыльных местах без герметичного корпуса
• Климатическое исполнение У3 - не рекомендован для постоянной эксплуатации в условиях повышенной влажности, солёного воздуха или химически активной среды (например, на морских объектах)
• Не подходит для частотного регулирования - только пуск/остановка, без изменения скорости

Примеры использования

• Управление насосом в системе водоснабжения промышленного предприятия
• Включение вентилятора в системе вентиляции цеха
• Автоматический пуск компрессора в линии производства
• Контроль включения светильников в крупном складском помещении через PLC
• Схема АВР - переключение между основным и резервным питанием

Практические советы

• Выбирая пускатель электромагнитный ПМ12-160150, убедитесь, что ваш двигатель потребляет не более 160 А при пуске - учтите пусковые токи (обычно в 5–7 раз выше номинала)
• Для защиты от перегрузки обязательно используйте тепловое реле (например, ТРН, ТРП) - они совместимы с этим пускателем
• Проверьте посадочные размеры перед монтажом - хотя он стандартизирован, некоторые старые рейки имеют допуски
• Не забывайте про механический замок или пломбу на корпусе - чтобы исключить несанкционированное включение
• При работе в условиях колебаний напряжения ниже 180 В возможны отказы срабатывания - контролируйте уровень на входе катушки
• При необходимости увеличить число вспомогательных контактов - используйте приставки ПМ12-1100, ПМ12-1200
