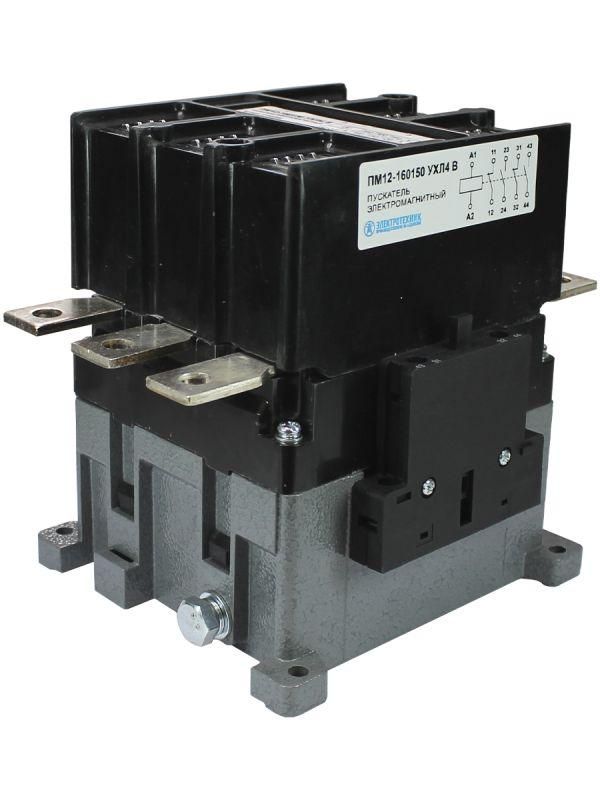

Пускатель электромагнитный ПМ12-160150 УХЛ4 В, 110В/50Гц, 2з+2р, 160А, нереверсивный, без реле, IP20 - ET513009 Электротехник

Электромагнитный пускатель ПМ12-160150 УХЛ4 В, 110В/50Гц, 2з+2р, 160А, нереверсивный, без реле, IP20 от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и других мощных нагрузок. Этот пускатель применяется в промышленных системах управления, где важна надёжность и долговечность.

Назначение и область применения

Пускатель ПМ12-160150 используется для удалённого управления мощными электрическими нагрузками: электродвигателями насосов, вентиляторов, компрессоров, конвейеров, кранов, эскалаторов, тепловых завес и систем аварийного ввода резерва (АВР). Подходит для работы в условиях постоянной коммутации - когда требуется частое включение и выключение оборудования. Применяется в промышленных щитах, шкафах автоматизации, распределительных устройствах и системах контроля технологических процессов.

Технические характеристики

• Номинальный рабочий ток: 160 А - способен управлять нагрузками до 64 кВт при напряжении 380 В
• Напряжение питания катушки: 110 В переменного тока, 50 Гц - требует внешнего источника управления этого класса
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления вспомогательными цепями
• Тип тока: переменный (AC) - совместим с сетями 50–60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ подключения: болтовое - силовые клеммы фиксируются винтами, обеспечивают прочную связь
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри щита
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Без встроенного теплового реле - требует отдельного подключения защиты при необходимости

Совместимость и монтаж

Пускатель ПМ12-160150 рассчитан на монтаж на монтажную плату - он не имеет стандартных креплений для DIN-рейки, поэтому необходимо использовать специальный кронштейн или платформу. Для подключения силовых проводов используйте медные жилы сечением до 50 мм2. Катушка управления работает исключительно при 110 В AC - применение другого напряжения повредит оборудование. Контакты можно расширить с помощью дополнительных модульных приставок (например, для передачи сигналов в систему автоматизации).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на надёжность коммутации в режимах АС-1 (резистивные нагрузки) и АС-3 (индуктивные - электродвигатели). Однако из-за степени защиты IP20 запрещено использование в помещениях с повышенной влажностью, пылью или агрессивной средой без дополнительной герметизации корпуса.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на длительную работу при частых включениях
• Проверенная временем конструкция - серия ПМ12 давно зарекомендовала себя в промышленности России и СНГ
• Простота обслуживания - легко диагностируется, замена деталей не требует сложного инструментария
• Поддержка расширения функционала - возможность подключения дополнительных контактных модулей
• Совместимость с большинством промышленных щитов и систем автоматизации

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя без второго пускателя
• Отсутствие встроенной тепловой защиты - обязательна установка отдельного теплового реле при защите двигателей
• IP20 не обеспечивает защиту от влаги и пыли - не допускается установка в сырых, пыльных или наружных условиях без кожуха
• Требуется источник управления 110 В AC - несовместим с 220 В или 380 В без преобразователя
• Монтаж только на плату - не устанавливается напрямую на DIN-рейку без адаптера

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта
• Включение вентилятора в системе вентиляции цеха
• Частичное управление конвейером на пищевом производстве
• Компонент в составе шкафа АВР для переключения между основным и резервным питанием
• Управление нагревательным элементом в термической камере

Практические советы

• При использовании в системах с частыми пусками убедитесь, что сечение кабелей соответствует току 160 А - недостаточное сечение вызывает перегрев
• Для защиты от перегрузок обязательно подключите тепловое реле (например, ТРН, ТРП) параллельно контактору
• При монтаже на плату соблюдайте минимальные зазоры между пускателем и другими элементами - теплоотвод через корпус ограничен
• Проверьте соответствие напряжения катушки - подача 220 В вместо 110 В приведёт к немедленному выходу из строя
• Если нужна защита от пыли и влаги - поместите весь пускатель ПМ12-160150 внутрь герметичного шкафа с классом защиты IP54 или выше
• При сборке щитов учитывайте, что этот пускатель занимает больше места, чем модели на DIN-рейке - спроектируйте место для монтажной платы заранее
