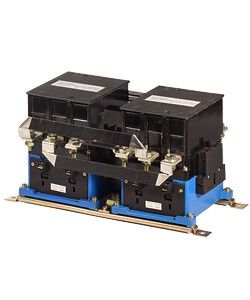

Пускатель электромагнитный ПМ12-100500 УХЛ4 В, 380В/50Гц, 4з+4р, 100А, реверсивный, без реле, IP00 - ET509192 Электротехник

Электромагнитный пускатель ПМ12-100500 УХЛ4 В от бренда Электротехник предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 40 кВт. Этот реверсивный пускатель работает при напряжении 380 В и частоте 50 Гц, имеет четыре нормально открытых контакта и не содержит встроенного теплового реле. Артикул et509192 соответствует модели с болтовым подключением и монтажом на плату.

Назначение и область применения

Пускатель ПМ12-100500 используется для удалённого включения, выключения и изменения направления вращения электродвигателей переменного тока. Подходит для оборудования с высокими циклическими нагрузками:

• грузоподъёмные механизмы - краны, эскалаторы, лифты;
• насосы, вентиляторы, компрессоры;
• промышленные печи, тепловые завесы, станки;
• системы автоматического ввода резерва (АВР);
• сети освещения и распределительные устройства.

Часто применяется в составе промышленных щитов: ЩОТ, УКРМ, АВР, ЩУ, ПР и других типов НКУ.

Технические характеристики

• Напряжение питания цепи управления: 380 В переменного тока (AC), 50 Гц
• Номинальный рабочий ток: 100 А
• Коммутируемая мощность: до 40 кВт
• Тип контактов: 4 нормально открытых (НО) - используются для управления силовой цепью
• Род тока: переменный (AC)
• Исполнение: реверсивное - позволяет менять направление вращения двигателя путём переключения фаз
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса
• Подключение силовой цепи: болтовое - зажимы для проводов через винты
• Способ монтажа: на монтажную плиту - устанавливается на жесткую поверхность, не на DIN-рейку

Совместимость и монтаж

Пускатель ПМ12-100500 рассчитан на монтаж на специальную металлическую или пластиковую платформу (монтажную плиту). Для сборки реверсивной схемы требуется два таких пускателя - один для прямого хода, второй для обратного. Между ними обязательно должна быть механическая и электрическая блокировка, чтобы исключить одновременное включение.

Не совместим с DIN-рейками. Кабельные входы должны иметь достаточные площади для плотного обжима и надёжного затягивания болтов. Диаметр жил рекомендуется проверять по документации изготовителя - обычно допускаются медные провода сечением до 35–50 мм2.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустройств. Серия ПМ12 прошла сертификацию на соответствие нормам безопасности для оборудования класса AC-3 (пуски двигателей с нагрузкой). Однако из-за степени защиты IP00 использование вне герметичных шкафов запрещено - риск поражения током и повреждения контактов повышен.

Преимущества

• Высокая надёжность и долгий срок службы благодаря проверенной конструкции серии ПМ12
• Широко распространён в РФ и СНГ - легко найти аналоги и запчасти
• Поддерживает большое количество коммутаций - подходит для часто включающихся нагрузок
• Простое подключение и обслуживание - доступ к контактам без демонтажа всего аппарата
• Может использоваться в сочетании с дополнительными контактными модулями для расширения функционала

Ограничения применения

• Не предназначен для работы на открытом воздухе или во влажных средах - степень защиты IP00 требует обязательной установки в закрытый шкаф
• Не имеет встроенной термической защиты - необходимо использовать внешнее тепловое реле при работе с двигателями
• Запрещена работа при напряжении выше 660 В или частоте более 60 Гц
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Монтаж только на плиту - невозможна установка на стандартную DIN-рейку

Примеры использования

• Управление реверсом лебёдки на производстве - один пускатель для движения “вперёд”, другой - “назад”
• Автоматический запуск вентилятора после достижения температурного порога в сушильном камере
• Система АВР: при аварии основного питания происходит переключение на резервный источник через пару пускателей
• Управление крупным насосом в системе водообеспечения предприятия

Практические советы

• Выбирая этот пускатель, учтите, что он не защищает двигатель от перегрева - всегда используйте внешний тепловой реле типа ТРН или ТРП рядом с ним
• При монтаже на плиту соблюдайте минимальные зазоры между соседними аппаратами - минимум 10 мм для теплоотвода
• Проверьте качество затяжки болтов перед первым включением - слабый контакт вызывает нагрев и выход из строя
• Для реверса примените кнопочную станцию с взаимоблокировкой - механический интерблок предотвратит случайное одновременное включение двух пускателей
• При замене старого пускателя сверьте габариты и расположение клемм - модель ПМ12-100500 имеет стандартизованные размеры, совпадающие с большинством аналогов
