Пускатель электромагнитный ПМ12-100500 УХЛ4 В, 220В/50Гц, 4з+4р, 100А, реверсивный, без реле, IP00 - ET509191 Электротехник

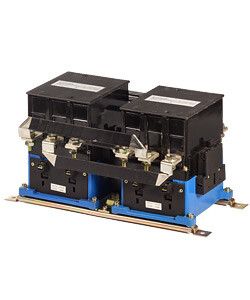

Пускатель электромагнитный ПМ12-100500 УХЛ4 В, 220В/50Гц, 4з+4р, 100А, реверсивный, без реле, IP00 - это реверсивный магнитный пускатель от бренда Электротехник, предназначенный для дистанционного управления трёхфазными электродвигателями мощностью до 40 кВт. Артикул et509191 подходит для сборки промышленных щитов, где требуется частый пуск, остановка и изменение направления вращения двигателя.

Назначение и область применения

Пускатель электромагнитный ПМ12-100500 УХЛ4 В используется для включения, выключения и реверса электродвигателей переменного тока. Он применяется там, где нужна частая коммутация под нагрузкой: на конвейерах, кранах, лифтах, насосах, вентиляторах, тепловых завесах, станках и системах АВР. Подходит для работы в промышленных условиях - металлургии, пищевой, нефтегазовой, энергетической и горнорудной отраслях. Также часто встречается в щитах оперативного тока, УКРМ, АВР и других НКУ.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока, 50 Гц
• Номинальный ток главных контактов: 100 А
• Коммутируемая мощность: 40 кВт (при AC-3)
• Тип тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Исполнение: реверсивное - требует пары пускателей для управления направлением вращения
• Степень защиты: IP00 - нет защиты от пыли и воды, работает только внутри корпуса
• Подключение силовой цепи: болтовое, с зажимами для проводов до 35 мм2
• Способ монтажа: на монтажную плату (панель) с помощью крепёжных отверстий
• Класс изоляции: согласно ГОСТ 12448-80
• Исполнение по климату: УХЛ4 - умеренный и холодный климат, для помещений с контролируемой температурой и влажностью

Совместимость и монтаж

Пускатель электромагнитный ПМ12-100500 УХЛ4 В монтируется исключительно на монтажную плату или внутрь электрощита. Для реверсивного управления необходим второй аналогичный пускатель, который устанавливается рядом. Обязательно соблюдайте механическую блокировку между двумя пускателями - они не должны одновременно включаться, чтобы избежать КЗ. Болтовые зажимы рассчитаны на медные жилы сечением до 35 мм2. Максимальный момент затяжки - 1,5–2,0 Нм. Не используйте пускатель без корпуса - он не имеет внешней защиты.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-100500 УХЛ4 В соответствует ГОСТ 12448-80 и ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1). Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Сертифицирован для работы в промышленных сетях до 660 В. Отсутствие степени защиты IP00 требует обязательного размещения в защищённом корпусе - использование вне шкафа запрещено.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч циклов включения-отключения
• Проверенная временем конструкция - серия ПМ12 давно зарекомендовала себя в России и СНГ
• Простота подключения и совместимость с большинством типов контактных приставок
• Надёжное срабатывание даже при колебаниях напряжения +-10%
• Не требует обслуживания при правильной эксплуатации

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP00 не допускает воздействия пыли, влаги, капель воды
• Не содержит встроенного теплового реле - для защиты двигателя необходимо использовать отдельное реле перегрузки
• Требует двух экземпляров для реверса - увеличивает занимаемое место в щите
• Не рекомендуется для частых пусков более 120 раз в час - риск перегрева катушки
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление реверсом лебёдки на производстве - один пускатель для движения вперёд, другой - назад
• Автоматический ввод резерва (АВР): переключение между основным и резервным питанием
• Вентиляционные системы с регулировкой скорости - пуск и остановка по сигналу от ПЛК
• Циркуляционные насосы в системах отопления - частое включение/выключение
• Шкафы управления станками с ЧПУ - точное управление движением по осям

Практические советы

• Выбирайте пускатель с запасом по току - если двигатель потребляет 85 А, лучше взять 100 А, чтобы избежать нагрева контактов
• При монтаже проверьте плотность затяжки болтов - слабый контакт вызывает нагрев и выход из строя
• Для реверсивной схемы обязательно используйте механическую или электрическую блокировку между двумя пускателями
• Не забудьте про вентиляцию в щите - при длительной работе при максимальной нагрузке возможен перегрев
• Если нужна защита от перегрузки - выберите модель с возможностью установки теплового реле (например, ПМ12-100500 с реле)
• Артикул et509191 совместим с контактными приставками ПМ12-11, ПМ12-12 - можно расширить количество вспомогательных контактов
