Пускатель реверсивный КМЭ 25А 230В с РТЭ IP44 в корп. PROxima EKF ctrp-r-25-230v-rev

Пускатель в корпусе реверсивный КМЭ 25А 230В с реле термической защиты IP44 от бренда EKF (арт. ctrp-r-25-230v-rev) предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей до 11 кВт, обеспечивая защиту от перегрузок и обрыва фаз.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 25А 230В с реле термической защиты IP44 используется для управления трёхфазными асинхронными двигателями, требующими частой смены направления вращения. Подходит для оборудования с высокой цикличностью работы: конвейеры, насосы, компрессоры, шнековые питатели, станки с ЧПУ и другие механизмы, где необходим реверс.

Технические характеристики

• Номинальный рабочий ток: 25 А (при напряжении 400 В переменного тока)
• Номинальная мощность двигателя: до 11 кВт (при 400 В); до 5,5 кВт (при 230 В)
• Напряжение катушки управления: 230 В переменного тока
• Степень защиты: IP44 - защищён от попадания частиц крупнее 1 мм и брызг воды со всех сторон
• Класс тепловой защиты: 10 - время срабатывания при перегрузке соответствует стандарту IEC/EN 60947-4-1
• Диапазон регулировки теплового реле: 17–25 А - позволяет точно настроить защиту под конкретную нагрузку
• Номинальный условный ток короткого замыкания: 3000 А - способен выдерживать кратковременные импульсы тока без повреждений
• Количество контактных групп: 1 нормально открытый (НО) контакт для сигнализации состояния
• Температурный режим: допустимая температура окружающей среды - до +40 C
• Способ соединения: винтовые зажимы - совместимы с медными и алюминиевыми проводниками
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 25А 230В с реле термической защиты IP44 устанавливается на монтажную плату (панель) с помощью крепёжных отверстий. Для правильного монтажа:

• Используйте панель толщиной до 5 мм; рекомендован момент затяжки болта - 0,5–0,7 Нм
• Зажимы рассчитаны на сечение провода: 0,5–4 мм2 (медный), 1–4 мм2 (алюминиевый)
• Обязательно соблюдайте расстояние между устройствами - минимум 10 мм для теплоотвода
• Не монтировать в местах с постоянным воздействием прямых потоков воздуха, пара или масла

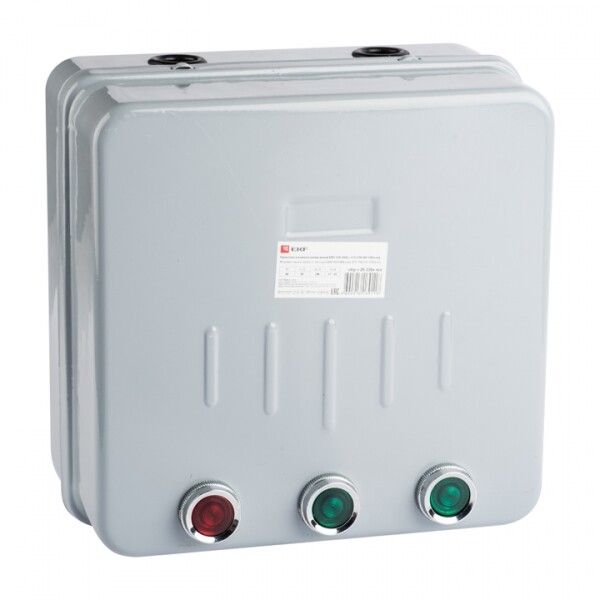

На лицевой панели расположены три кнопки: “Пуск”, “Стоп” и “Реверс”. Блокировка механическая - исключает одновременное включение двух контакторов.

Безопасность и стандарты

Пускатель в корпусе реверсивный КМЭ 25А 230В с реле термической защиты IP44 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и EN 60947-4-1. Обеспечивает класс координации 2 - гарантирует надёжную работу даже при кратковременных скачках напряжения. Устройство имеет функцию аварийной остановки через кнопку “Стоп” и возможность внешнего перезапуска после сброса защиты.

Преимущества

• Цельнометаллический корпус - прочный, долговечный, устойчив к механическому воздействию
• Реверсивная схема с механической блокировкой - исключает риск короткого замыкания при переключении направления
• Тепловое реле с широким диапазоном настройки - точная адаптация под реальную нагрузку двигателя
• Поддержка алюминиевых и медных проводов - гибкость при подключении существующих систем
• Высокая степень защиты IP44 - подходит для помещений с повышенной влажностью, пылью, каплями жидкости
• Возможность внешней блокировки и перезапуска - удобна для автоматизированных систем и удалённого контроля

Ограничения применения

• Не для установки вне закрытых щитов - IP44 не обеспечивает защиту от прямого дождя или струй воды
• Максимальная температура эксплуатации +40 C - нельзя использовать в помещениях без вентиляции, где возможен нагрев выше этого значения
• Не предназначен для частого пуска более 60 раз в час - превышение снижает срок службы контактов
• Только для переменного тока - не работает с постоянным током или сетями ниже 230 В
• Отсутствие световой индикации - необходимо подключать внешние индикаторы для визуального контроля состояния

Примеры использования

• Конвейерная лента в пищевой промышленности - требуется часто менять направление движения для устранения jams
• Насосная станция с двойным контуром - один двигатель работает на подачу, другой - на слива, нужен быстрый реверс
• Шнековый питатель сырья - периодическая смена направления для профилактики забивания
• Лебедка с управляемым перемещением - реверс для опускания/подъёма груза

Практические советы

• При подборе пускателя проверьте соответствие номинальной мощности двигателя - при 230 В максимальная мощность составляет лишь 5,5 кВт, а не 11 кВт!
• Часто используются два таких устройства параллельно - одно для основного хода, второе для резервного. Это увеличивает отказоустойчивость системы.
• После срабатывания теплового реле обязательно найдите причину перегрузки - просто сбросить кнопку недостаточно.
• Для длительной работы в условиях пыли используйте дополнительно герметичные крышки или воздушные фильтры перед входом в корпус.
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно при использовании алюминиевых проводов, которые склонны к “ползучести”.
