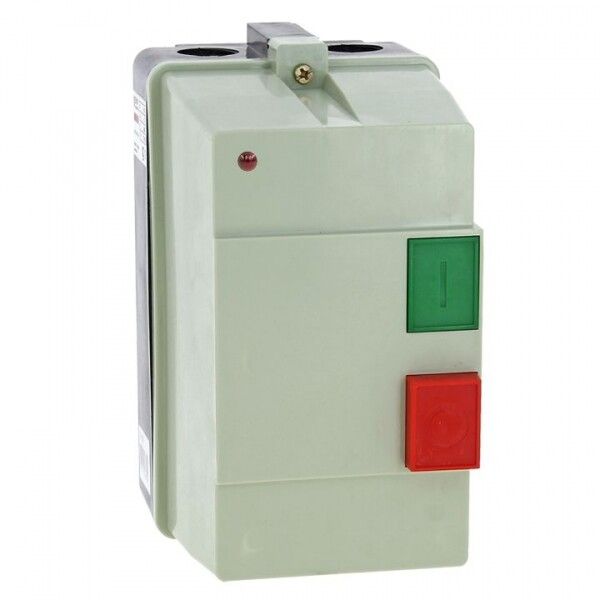

Пускатель магнитный ПМЛ-2230-25А-230В с тепловым реле 17-25А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-25-230v-led EKF

Пускатель магнитный КМЭ 25А 230В с релейной тепловой защитой и индикатором в корпусе IP65 от бренда EKF - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной запыленности и влаги. Артикул ctrp-r-25-230v-led сочетает в себе контактор, тепловое реле и индикацию в одном герметичном корпусе.

Назначение и область применения

Пускатель магнитный КМЭ 25А 230В предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает защиту двигателя от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Подходит для установки на производстве, в системах автоматизации, на насосных станциях, конвейерах и других объектах, где требуется надёжное управление нагрузкой в сложных условиях.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при 380 В и до 5,5 кВт при 230 В.
• Напряжение катушки управления: 230 В переменного тока - совместим с распространёнными сетями контроля.
• Число полюсов: 3 - работает с трёхфазными цепями.
• Защита от перегрузки: регулируемый диапазон 17–25 А; класс защиты 10 - соответствует требованиям ГОСТ Р 50030.4.1.
• Степень защиты: IP65 - полностью защищён от пыли и струй воды с любого направления.
• Максимальное сечение провода: 25 мм2 - позволяет использовать крупные кабели без переходников.
• Короткозамыкательная способность: 3000 А - устойчив к импульсным токам при аварии.
• Температурный режим: до +40 C - рассчитан на работу в помещениях с нормальным микроклиматом.
• Способ монтажа: DIN-рейка или на монтажную плату - универсальная установка в щитах.
• Индикация: один световой индикатор показывает состояние включения.
• Климатическое исполнение: УХЛ4 - допущен к использованию в районах с умеренно холодным и влажным климатом.
• Гарантия: 84 месяца - подтверждает долговечность сборки.

Совместимость и монтаж

Пускатель магнитный КМЭ 25А 230В легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - достаточно затянуть провода сечением до 25 мм2. Оболочка имеет сальники для герметизации входящих кабелей, что исключает попадание влаги внутрь устройства. Комплектация включает три normally open (НО) контактных пары - можно подключить внешние сигналы управления или сигнализацию. Монтаж возможен как в распределительных шкафах, так и на открытых площадках при наличии защитного кожуха.

Безопасность и стандарты

Пускатель сертифицирован согласно ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Соответствие классу координации 2 гарантирует, что при коротком замыкании устройство сохраняет работоспособность после срабатывания защиты. Возможность аварийной остановки реализуется через внешнюю кнопку «Стоп», которая последовательно размыкает цепь управления. Тепловое реле предотвращает повреждение двигателя при перегреве, а сам пускатель не требует обслуживания в течение всего срока службы.

Преимущества

• Цельный корпус IP65 снижает риск отказа из-за пыли и влаги - особенно актуально на производствах с высокой запылённостью.
• Встроенная индикация позволяет оперативно определить состояние пускателя без тестирования.
• Настройка тепловой защиты в диапазоне 17–25 А даёт точную адаптацию под конкретный двигатель.
• Поддержка перезапуска после снятия перегрузки - минимизирует простои оборудования.
• Высокая механическая прочность пластикового корпуса и надёжные винтовые зажимы обеспечивают долгую службу даже при частых циклах включения.

Ограничения применения

• Не постоянного тока - работает только с переменным током (AC).
• Максимальная температура эксплуатации +40 C - нельзя устанавливать в местах с нагревом выше этого значения (например, рядом с печью или в жарких ангарах без вентиляции).
• Не предназначен для работы во взрывоопасных зонах - отсутствуют взрывозащитные отметки.
• Запрещено использование вне помещений без дополнительной защиты от прямого солнечного света и осадков - хотя IP65 защищает от брызг, длительное воздействие дождя может вызвать конденсат внутри.
• Не рекомендован для частого пуска более 60 раз в час - это может снизить срок службы контактов.

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - пускатель контролирует движение ленты, защищает мотор от заклинивания.
• Насосная система водообеспечения - обеспечивает мягкий запуск и защиту от сухого хода.
• Вентиляционные установки в производственных цехах - работает в условиях высокой запылённости благодаря IP65.
• Оборудование для деревообработки - управляет электрошлифовальной машиной с защитой от перегрузки при увеличенной нагрузке.

Практические советы

• Выбирая пускатель магнитный КМЭ 25А 230В, проверьте соответствие тока двигателя диапазону настройки термореле (17–25 А); если двигатель потребляет меньше 17 А - используйте модель меньшей мощности.
• При монтаже на DIN-рейку убедитесь, что соседние устройства не нарушают теплообмен - минимальный зазор между пускателями - 10 мм.
• Для удобства диагностики подключите индикатор к цепи питания - он покажет наличие напряжения на катушке, даже если контакты не замкнулись.
• Не забудьте про сальники - они должны плотно прилегать к кабелю. Превышение диаметра кабеля на 1–2 мм допустимо, но больше - нарушает степень защиты IP65.
• Проверяйте периодически затяжку винтов - особенно после первых нескольких десятков включений, когда происходит “утяга” медных жил.
