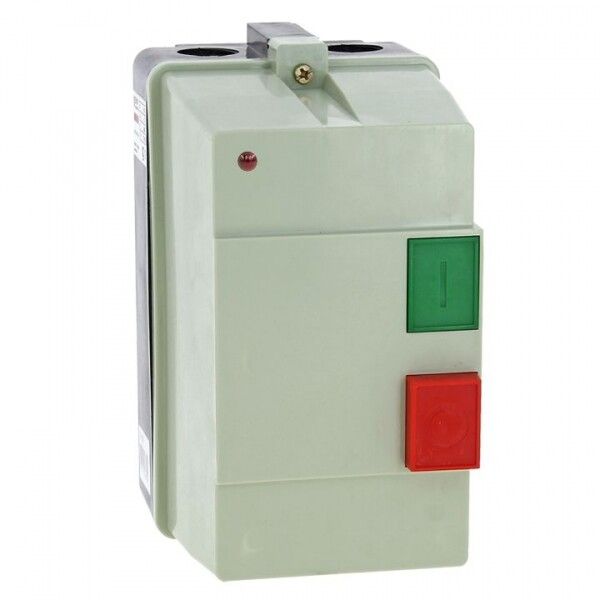

Пускатель магнитный ПМЛ-2230-32А-230В с тепловым реле 23-32А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-32-230v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 32А 230В с реле термической защиты и индикатором - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной влажности, пыли и агрессивной среды. Бренд EKF предлагает этот продукт в серии PROxima, артикул ctrp-r-32-230v-led, чтобы обеспечить надёжную работу оборудования на промышленных объектах.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он защищает двигатель от перегрева при длительных перегрузках и от обрыва фазы. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частый пуск/остановка и высокая степень защиты.

Технические характеристики

• Номинальный ток: 32 А (при AC-3, 400 В); допустимая нагрузка двигателя - до 15 кВт
• Напряжение катушки управления: 230 В переменного тока
• Защита от перегрузки: термореле с регулируемым порогом 23–32 А, класс защиты 10
• Число силовых полюсов: 3
• Индикация работы: один световой индикатор (горит при включенном состоянии)
• Максимальное сечение кабеля: 25 мм2 (винтовые зажимы)
• Номинальный ток короткого замыкания: 3000 А
• Температурный режим: работает при температуре до +40 C; климатическое исполнение УХЛ4
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Класс координации: 2 (по IEC 60947-4-3)
• Количество нормально открытых вспомогательных контактов: 3
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель совместим с любыми DIN-рейками стандарта EN 60715. Для подключения используйте провода сечением до 25 мм2 - они плотно фиксируются винтовыми зажимами. Оболочка имеет сальники для герметизации входящих кабелей, что исключает попадание пыли и воды внутрь. Монтаж выполняется одним человеком: достаточно закрепить устройство на рейке и подсоединить три фазы, ноль (если нужен) и управление через катушку 230 В. Индикатор легко проверяет состояние включения без тестера.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Степень защиты IP65 гарантирует полную защиту от пыли и струй воды из любого направления - это позволяет использовать его вне помещений, в цехах с мойкой, на улице или в сыром воздухе. Компоненты проходят сертификацию по международному стандарту IEC 60947-4-3.

Преимущества

• Цельный корпус с сальниками снижает риск повреждения контактных групп
• Термореле с регулировкой позволяет точно адаптировать защиту под конкретный двигатель
• Встроенный индикатор даёт наглядную информацию о текущем состоянии без дополнительных приборов
• Возможность внешнего перезапуска после срабатывания защиты - удобно для автоматизированных систем
• Высокая коммутационная способность (3000 А) обеспечивает отказоустойчивость даже при аварийных ситуациях

Ограничения применения

• Не постоянного тока - только переменный (AC)
• Максимальная температура эксплуатации - +40 C; при более высоких значениях возможны сбои в работе термореле
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частые пуски выше 60 раз в час - рекомендовано соблюдать интервалы между включениями
• При питании ниже 200 В возможно некорректное срабатывание катушки

Примеры использования

• Промышленный воздушный компрессор с двигателем 11 кВт - пускатель обеспечивает мягкий старт и защиту от перегрузки
• Насосная станция на водопроводе - благодаря IP65 можно смело устанавливать рядом с баком
• Конвейерная лента на пищевом предприятии - корпус легко моется, а индикатор показывает, когда система в работе
• Автоматическая линия упаковки - возможность внешнего перезапуска позволяет интегрировать пускатель в PLC-систему

Практические советы

• Выбирая пускатель, всегда сравнивайте номинальную мощность двигателя с указанным значением 7,5 кВт при 230 В - если ваш двигатель больше, выбирайте модель с большим током
• Настройте термореле на ток, равный номинальному току двигателя (не максимальный!), чтобы избежать ложных срабатываний
• Проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - затруднит монтаж в зажимах
• При использовании в холодных помещениях зимой следите, чтобы температура не опускалась ниже −25 C - это нижняя граница UHL4
• Обязательно подключите заземление к корпусу - хотя он пластиковый, внутри есть металлические элементы, требующие защиты
