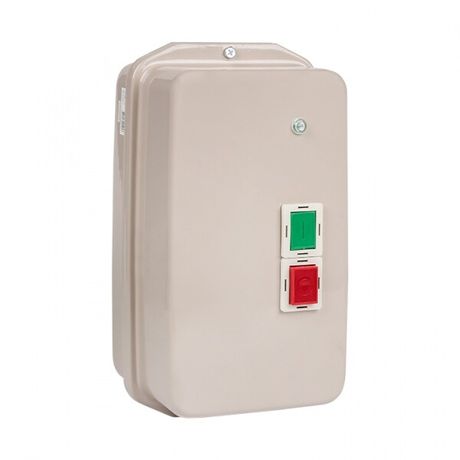

Пускатель магнитный ПМЛ-3230-40А-400В с тепловым реле 30-40А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-40-400v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 40А 400В с реле тепловой защиты и индикатором - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной влажности, пыли и агрессивной среды. Бренд EKF предлагает этот пускатель в серии PROxima как надёжную и сертифицированную альтернативу сборкам из отдельных элементов.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает прямой пуск двигателя без снижения напряжения и защищает его от длительных перегрузок и обрыва фазы. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частый запуск и работа в сложных условиях.

Технические характеристики

• Номинальный ток: 40 А (при AC-3, 400 В)
• Напряжение катушки управления: 400 В переменного тока
• Количество силовых полюсов: 3
• Защита от перегрузки: термальное реле с регулируемой уставкой 30–40 А
• Класс защиты реле: 10
• Мощность двигателя: до 18,5 кВт (на 400 В и 230 В)
• Степень защиты корпуса: IP65 - полностью герметичен против пыли и струй воды
• Максимальная температура эксплуатации: +40 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Номинальный ток короткого замыкания: 3000 А
• Тип подключения: винтовые зажимы для проводов сечением до 25 мм2
• Индикация: один световой индикатор (горит при включенном состоянии)
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель собран как единое изделие: контактор КМЭ, тепловое реле РТЭ и корпус уже совмещены. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные жилы сечением до 25 мм2 - они плотно фиксируются винтовыми зажимами. Обратите внимание: входящие в состав сальники позволяют завести кабель прямо через корпус, что исключает необходимость в дополнительных проходных элементах. Кнопки управления входят в комплект - всего шесть постов, включая одну нормально открытую контактную группу для сигнализации.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Соответствие классу координации 2 гарантирует, что при коротком замыкании оборудование сохраняет работоспособность после срабатывания защиты. Защита от перегрузки выполнена по принципу “класс 10” - реле отключит двигатель, если ток превышает установленную уставку более чем на 10 минут.

Преимущества

• Цельный корпус IP65 - не требует дополнительной защиты при установке в сыром или пыльном помещении
• Встроенные сальники - экономят время при монтаже и обеспечивают герметичность
• Интегрированная тепловая защита - исключает риск повреждения двигателя из-за перегрева
• Индикатор работы - позволяет оперативно определить состояние пускателя без тестирования
• Возможность внешнего перезапуска - удобна при автоматизации систем
• Высокая коммутационная способность (3000 А) - выдерживает пусковые броски тока даже крупных двигателей

Ограничения применения

• Не постоянного тока - работает только с переменным током 400 В
• Максимальная температура окружающей среды - +40 C; при более высоких значениях возможны отказы реле
• Запрещено использовать вне закрытых помещений без дополнительной защиты от прямого солнечного излучения и осадков
• Класс защиты 10 реле не подходит для чувствительных нагрузок, требующих быстрого отключения (например, точных CNC-станков); для них нужен класс 5 или ниже

Примеры использования

• Воздушные компрессоры на производстве - пускатель защищает двигатель от перегрузки при скачках давления
• Водяные насосы в канализационных станциях - IP65 предотвращает попадание влаги внутрь
• Конвейеры пищевых предприятий - легко моется, не боится мойки
• Оборудование в деревообработке - пылевая среда не влияет на работу благодаря герметичному корпусу

Практические советы

• Выбирая пускатель, проверьте соответствие уставки реле (30–40 А) реальному рабочему току вашего двигателя - лучше выбрать уставку чуть выше, чтобы избежать ложных срабатываний
• При использовании в системах с частыми пусками убедитесь, что интервал между включениями больше 10 секунд - это продлит жизнь контактам
• Для удалённого контроля можно подключить внешнюю кнопку “Стоп” к одному из имеющихся постов - это позволит останавливать механизм с нескольких мест
• Не забудьте правильно затянуть винты подключения - слишком слабый контакт вызывает нагрев, слишком сильный - деформацию зажима
• При необходимости замены реле - модель РТЭ совместима с другими пускателями EKF PROxima, так что ремонт будет простым
