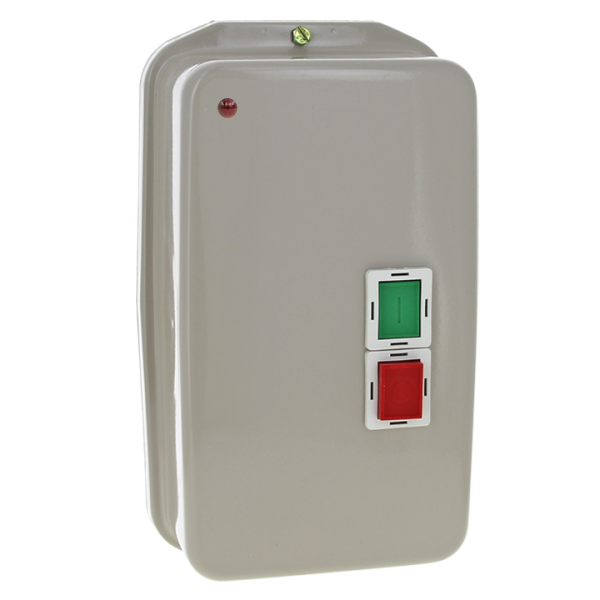

Пускатель магнитный ПМЛ-3230-40А-230В с тепловым реле 30-40А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-40-230v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 40А 230В с реле тепловой защиты и индикатором - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной влажности, пыли и агрессивной среды. Бренд EKF предлагает эту модель серийно как часть линейки PROxima, обеспечивая надёжную работу даже при длительном использовании.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он защищает двигатель от перегрева при длительных перегрузках и от обрыва фазы. Подходит для установки на станках, насосах, конвейерах, вентиляционных системах и других устройствах, где требуется частый пуск и высокая степень защиты.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18 кВт при 400 В и до 11 кВт при 230 В;
• Напряжение катушки управления: 230 В AC - совместим с распространёнными сетями контроля;
• Число силовых полюсов: 3 - управление всеми фазами двигателя одновременно;
• Защита от перегрузки: термальное реле с регулируемым порогом 30–40 А;
• Степень защиты: IP65 - полностью герметична против пыли и струй воды;
• Максимальное сечение провода: 25 мм2 - позволяет использовать жилы большего диаметра без переходников;
• Класс защиты реле: 10 - время срабатывания соответствует требованиям IEC для защиты двигателей;
• Номинальный ток короткого замыкания: 3000 А - выдерживает импульсы при аварии без повреждений;
• Температурный режим: до +40 C - работает в помещениях с нормальным микроклиматом;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью работы в закрытых необогреваемых зонах;
• Индикация: один световой сигнал - показывает состояние включения;
• Способ монтажа: DIN-рейка или крепление на плату - универсальная установка;
• Тип подключения: винтовые зажимы - прочное и проверенное соединение;
• Гарантия: 84 месяца - одна из самых длинных среди аналогов.

Совместимость и монтаж

Пускатель КМЭ 40А 230В легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - достаточно затянуть провода сечением до 25 мм2. Оболочка имеет два сальника для ввода кабелей - они обеспечивают сохранение степени защиты IP65 после сборки. Монтаж требует соблюдения минимального расстояния между соседними устройствами - рекомендовано минимум 10 мм для теплоотдачи. Комплектация включает шесть постов управления, что позволяет организовать цепь с двумя кнопками “Пуск” и “Стоп”, а также одним дополнительным НО контактами для сигнализации или автоматизации.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Соответствует классу координации 2 по IEC 60947-4-3 - значит, он гарантированно отключается при отказе оборудования без опасности для обслуживающего персонала. Защита от перегрузки реализована через реле типа РТЭ с времятоковой характеристикой класса 10 - она исключает ложные срабатывания при кратковременных скачках тока.

Преимущества

• Цельный корпус IP65 снижает риск выхода из строя из-за попадания влаги или пыли;
• Встроенный индикатор наглядно показывает текущее состояние - удобно при диагностике;
• Высокая допустимая величина тока короткого замыкания (3000 А) увеличивает надёжность в сетях с большой мощностью;
• Работает с любыми типами трёхфазных двигателей до 18 кВт - универсальный вариант для многих задач;
• Поддерживает внешний перезапуск - можно подключить удалённую кнопку или PLC;
• Автоматическая защита от обрыва фазы - продлевает жизнь двигателю;
• Длинная гарантия (7 лет) говорит о качестве материалов и сборки.

Ограничения применения

• Не предназначен для постоянной работы выше +40 C - в горячих цехах нужна принудительная вентиляция или охлаждение;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex;
• Не применяется для однофазных двигателей - только три фазы;
• Запрещено использование вне категории УХЛ4 - например, в очень сыром тропическом климате без кондиционирования;
• Не содержит функции частотного регулирования - только прямой пуск.

Примеры использования

• Промышленный конвейер с асинхронным двигателем 15 кВт - пускатель обеспечивает мягкий запуск и защиту от зависания;
• Насосная станция в канализационном колодце - IP65 защищает от брызг и сырости;
• Вентиляционный модуль в логистическом центре - возможность внешнего перезапуска позволяет интегрировать в систему SCADA;
• Оборудование на пищевом предприятии - легко моется, не боится мойки водой.

Практические советы

• Выбирая этот пускатель, обязательно проверьте соответствие тока двигателя диапазону реле (30–40 А);
• При монтаже используйте кабели с медными жилами - алюминий плохо сочетается с винтовыми зажимами;
• Не забудьте правильно завести кабели через сальники - иначе потеряете степень защиты IP65;
• Если система будет работать в условиях частых пусков (>10 раз/час), следите за температурой корпуса - возможно потребуется дополнительное охлаждение;
• Для автоматизированных объектов используйте дополнительный НО контакт для передачи сигнала “работает” в контроллер;
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно при вибрациях.
