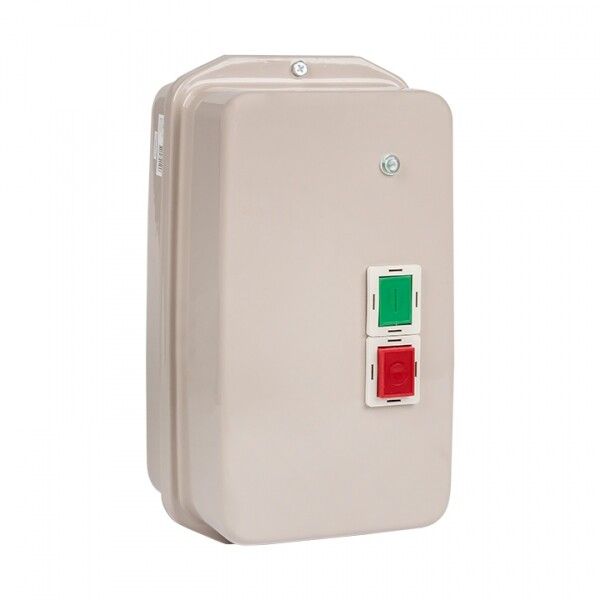

Пускатель магнитный ПМЛ-4230-65А-400В с тепловым реле 48-65А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-65-400v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 65А 400В с реле термической защиты и индикатором от бренда EKF серии PROxima - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной запыленности и влаги. Устройство сочетает контактор, тепловое реле и индикацию в одном герметичном корпусе, что делает его надёжным выбором для промышленных объектов.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает прямой пуск двигателя без снижения напряжения и защищает его от длительных перегрузок и обрыва фазы. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с частыми циклами включения/выключения.

Технические характеристики

• Номинальный ток: 65 А (по классу AC-3, 400 В)
• Число силовых полюсов: 3
• Напряжение катушки управления: 320–440 В переменного тока
• Защита от перегрузки: термореле с регулируемым порогом 48–65 А, класс защиты 10
• Степень защиты корпуса: IP65 - полностью защищён от пыли и струй воды
• Максимальная допустимая температура окружающей среды: +40 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Максимальное сечение кабеля: 25 мм2
• Номинальный условный ток короткого замыкания: 3000 А
• Индикация работы: один световой индикатор (горит при включенном состоянии)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Тип подключения: винтовые зажимы
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для монтажа достаточно закрепить устройство на рейке и подключить три фазы питания, ноль (при необходимости) и управление через катушку. Обязательно соблюдайте максимальное сечение провода - не более 25 мм2. Корпус имеет сальники для герметизации входящих кабелей - используйте их для сохранения степени защиты IP65. Перед первым запуском проверьте правильность настройки теплового реле под реальный ток нагрузки двигателя.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50030.4.1-2002 и техническими условиями ТУ 3422-010-70039908-2007. Соответствует требованиям международного стандарта IEC 60947-4-3. Класс координации - 2, что гарантирует достаточную степень защиты оборудования при импульсных перенапряжениях. Конструкция исключает случайное включение при открытых крышках благодаря механической блокировке.

Преимущества

• Цельный корпус IP65 позволяет использовать пускатель вне помещений, в сыром или пыльном воздухе без дополнительных кожухов
• Встроенные сальники обеспечивают герметичность без доработок
• Термореле с регулировкой от 48 до 65 А точно адаптировано под двигатель мощностью 30 кВт
• Индикатор наглядно показывает состояние включения - удобно при диагностике
• Выдерживает до 3000 А короткого замыкания - высокая коммутационная стойкость
• Длинная гарантия (7 лет) говорит о долговечности сборки

Ограничения применения

• Не постоянного тока - работает только с переменным током
• Запрещена работа при температуре выше +40 C; требуется принудительное охлаждение или установка в прохладном месте
• Катушка управления требует напряжения 320–440 В - нельзя подключать к сетям 220 В без преобразования
• Не содержит функции автоматического повторного включения после аварии - нужен внешний сигнал для перезапуска
• Оболочка металлическая - вес больше, чем у аналогов в пластиковом корпусе

Примеры использования

• Промышленный конвейер с двигателем 30 кВт - пускатель обеспечивает плавный запуск и защиту от зависания
• Насосная станция на открытом участке завода - IP65 защищает от осадков и пыли
• Воздушный компрессор с частыми циклами - возможность перезапуска и индикация позволяют оперативно реагировать на отказы
• Фрезерный станок в цеху с высокой запылённостью - корпус исключает попадание опилок внутрь механизма

Практические советы

• Настройте термореле на ток чуть ниже номинала двигателя - например, если двигатель потребляет 60 А, установите уставку на 58–60 А
• Проверьте соответствие напряжения катушки вашей системе управления - 320–440 В часто встречается в промышленных контроллерах, но не в бытовых
• При использовании нескольких пускателей рядом учтите теплоотвод - они греются при работе, особенно при частых включениях
• Для автономных систем рекомендовано подключение кнопки “Стоп” в последовательную цепь управления - даже при наличии внешнего перезапуска
• При замене старого пускателя сравните тип подключения - этот модель использует винты, а не штекеры
