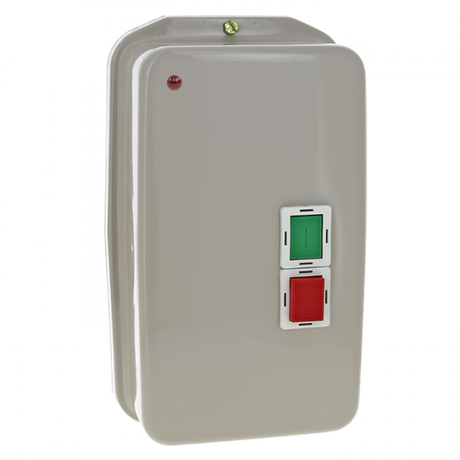

Пускатель магнитный ПМЛ-5230-95А-400В с тепловым реле 80-93А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-95-400v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 95А 400В с реле термической защиты и индикатором - это готовое решение для дистанционного запуска и защиты трёхфазных двигателей мощностью до 45 кВт. Бренд EKF предлагает этот пускатель в сериях PROxima как надёжную и защищённую аппаратуру для промышленных объектов.

Назначение и область применения

Пускатель предназначен для удалённого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает безопасный пуск двигателя при прямом подключении к сети 400 В и автоматически отключает нагрузку при перегреве, обрыве фазы или длительном превышении тока. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с частыми циклами включения.

Технические характеристики

• Номинальный ток: 93 А (при AC-3, 400 В)
• Напряжение катушки управления: 400 В переменного тока
• Число силовых полюсов: 3
• Защита от перегрузки: термореле с регулировкой 80–93 А, класс защиты 10
• Мощность контролируемого двигателя: до 45 кВт
• Степень защиты корпуса: IP65 - полностью герметичен против пыли и струй воды
• Класс координации: 2 (по IEC 60947-4-3)
• Максимальный ток короткого замыкания: 5000 А
• Индикация работы: один красный светодиодный индикатор
• Температурный режим: работает при температуре от −25 C до +40 C, климатическое исполнение УХЛ4
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 25 мм2
• Способ монтажа: DIN-рейка или крепление на монтажную плату
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель совместим с любыми трёхфазными двигателями до 45 кВт, работающими на 400 В. Для подключения используйте кабель сечением до 25 мм2 - более толстый провод не войдёт в зажимы. Монтаж осуществляется на шину DIN 35 мм или через отверстия в основании корпуса. Оболочка имеет сальники для герметизации входящих кабелей - они уже установлены, дополнительно ничего не требуется. Индикатор горит при включенном состоянии, что позволяет оперативно определить работу оборудования без тестирования.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Защита IP65 гарантирует работоспособность в условиях повышенной влажности, пыли и мытья оборудованием под давлением. Автоматическая защита от перегрузки и возможность аварийной остановки обеспечивают соответствие требованиям безопасности на производстве.

Преимущества

• Цельный корпус с интегрированным термореле - не требует сборки из отдельных элементов
• Металлический кожух повышает механическую прочность и теплоотвод
• Встроенные сальники исключают необходимость доп. герметизации кабелей
• Индикатор наглядно показывает состояние включения
• Высокая коммутационная способность (5000 А) снижает риск отказа при пуске
• Длинная гарантия (7 лет) указывает на высокую надёжность компонентов

Ограничения применения

• Не постоянного тока - только переменный ток 400 В
• Запрещено использовать при температуре выше +40 C - возможна потеря точности термореле
• Не рассчитан на частые пуски больше 60 раз в час - может перегреться контактная группа
• Только три полюса - нельзя применять для однофазных систем
• Нет функции реверса - нужен второй пускатель для изменения направления вращения

Примеры использования

• Конвейерная лента на пищевом заводе - пускатель защищает двигатель от заклинивания
• Воздушный компрессор в мастерской - стартовые импульсы не вызывают срабатывание защиты благодаря классу 10
• Водяной насос в канализационной станции - IP65 позволяет эксплуатировать в сыром помещении
• Фрезерный станок - быстрый доступ к кнопкам управления и видимый индикатор упрощают обслуживание

Практические советы

• Выбирая пускатель, проверьте, чтобы номинальный ток двигателя не превышал 93 А - даже если мощность меньше 45 кВт, но ток близок к максимуму, лучше взять следующую модель
• При использовании в холодных помещениях учтите, что при температуре ниже −25 C возможно изменение чувствительности термореле
• Для системы с несколькими пускателями рекомендовано использовать одну и ту же серию - так проще менять детали и соблюдать однородность
• Обязательно затяните винты клемм с усилием, указанном в руководстве - слабый контакт вызывает перегрев
• Если нужен реверс, параллельно установите ещё один такой же пускатель - он не содержит реверсивных контактов
