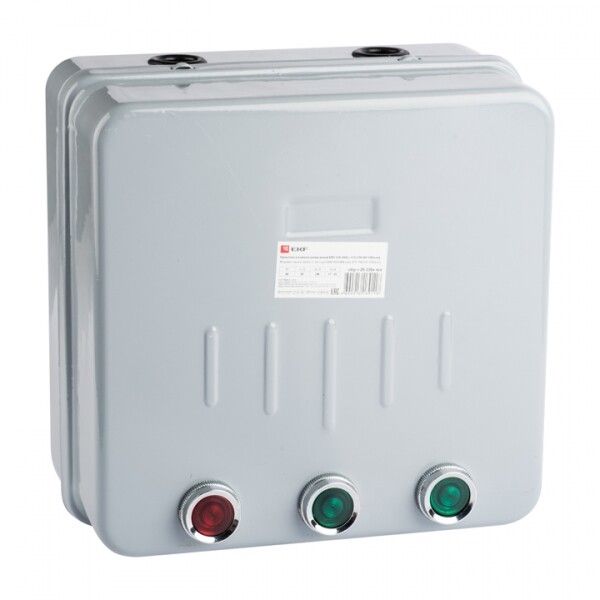

Пускатель реверсивный КМЭ 95А 400В с РТЭ IP44 в корп. PROxima EKF ctrp-r-95-400v-rev

Пускатель в корпусе реверсивный КМЭ 95А 400В с реле термической защиты IP44 от бренда EKF - устройство для безопасного запуска, остановки и изменения направления вращения электродвигателей мощностью до 45 кВт. Артикул ctrp-r-95-400v-rev обеспечивает надёжную работу в условиях промышленного оборудования благодаря защищённому корпусу и встроенной тепловой защите.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 95А 400В с реле термической защиты IP44 предназначен для управления трёхфазными асинхронными двигателями. Он позволяет выполнять пуск, остановку и реверс (изменение направления вращения) без необходимости подключения дополнительных аппаратов. Подходит для установки на станках, насосах, конвейерах, компрессорах и других устройствах, где требуется частый реверс или аварийная остановка.

Технические характеристики

• Номинальный рабочий ток: 93 А (AC-3)
• Номинальная мощность двигателя: 45 кВт при напряжении 230–400 В
• Напряжение катушки управления: 320–440 В переменного тока
• Степень защиты: IP44 - защита от предметов более 1 мм и брызг воды с любого направления
• Диапазон настройки тепловой защиты: 80–93 А - можно точно адаптировать под конкретный двигатель
• Класс защиты от перегрузки: 10 - время срабатывания соответствует стандарту IEC 60947-4-1
• Условный ток короткого замыкания: 5000 А (тип 2) - совместим с автоматическими выключателями класса B/C
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 2 - используются для сигналов состояния или блокировок
• Способ монтажа: на монтажную плату (панель) - требует жесткой фиксации
• Температурный режим: допускается работа при температуре до +40 C
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 95А 400В с реле термической защиты IP44 устанавливается на вертикальную панель с помощью болтов через отверстия в основании. Для подключения применяются винтовые зажимы - подходят как медные, так и алюминиевые провода. Убедитесь, что площадка монтажа прочная, без вибраций. Максимальное сечение провода - рекомендовано проверить в руководстве, но обычно используется до 25 мм2. Обязательно соблюдайте расстояние между соседними устройствами - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Класс координации 2 гарантирует, что при КЗ повреждается только сам пускатель, а не другие элементы цепи. Тепловое реле с классом 10 обеспечивает точную защиту от длительной перегрузки, исключающую ложные срабатывания. Автоматическая блокировка против одновременного включения двух контакторов предотвращает короткое замыкание между фазами при реверсе.

Преимущества

• Встроенная реверсивная схема - не нужен второй пускатель
• На передней панели расположены три кнопки: “Пуск”, “Стоп” и “Реверс” - удобно оперативно управлять двигателем
• Защита от перегрузки и обрыва фазы - снижает риск выхода двигателя из строя
• Металлический корпус IP44 - устойчив к механическому воздействию и влаге
• Возможность внешнего перезапуска - позволяет использовать систему управления с удалённого пульта
• Высокая долговечность - гарантированный срок службы 7 лет

Ограничения применения

• Не постоянном токе - работает только с переменным током (AC)
• Максимальная температура окружающей среды +40 C - нельзя применять в помещениях без вентиляции выше этого значения
• Нет встроенных световых индикаторов - состояние необходимо контролировать по внешнему оборудованию
• Требуется отдельный автоматический выключатель для защиты от КЗ - этот пускатель не является комбинированным аппаратом
• Не рассчитан на взрывоопасные среды - не имеет сертификата ATEX/IECEx

Примеры использования

• Ленточные конвейеры - изменение направления движения для обслуживания или ремонта
• Циркулярные пилы - быстрый реверс для освобождения заедающего материала
• Воздушные компрессоры - управление пуском и остановкой с возможностью аварийного отключения
• Насосные станции - реверс для продувки трубопроводов
• Оборудование с функцией “быстрая остановка” - кнопка “Стоп” реализует немедленное отключение

Практические советы

• При настройке теплового реле - выбирайте значение, близкое к номинальному току двигателя, но не выше 93 А
• Проверьте соответствие напряжения катушки (320–440 В) вашей сети управления - неверное напряжение вызывает отказ работы
• При использовании алюминиевых проводов - обязательно используйте переходные шайбы и затягивайте с усилием, указанным в документации
• Для системы дистанционного управления - подключите внешнюю кнопку перезапуска параллельно внутренней
• После каждого срабатывания тепловой защиты - дождитесь остывания реле (до 10 минут), прежде чем снова включать пускатель
• Регулярно проверяйте контактные группы - окисление или нагрев могут привести к увеличению сопротивления
