Пускатель магнитный 330А катушка управления 230В AC реверсивный 2НО КТИ - KKT53-330-230-10 IEK КТИ-53303

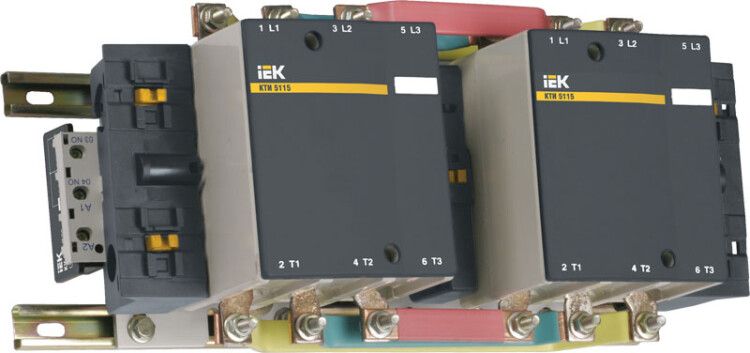

Контактор реверсивный 330А 230В/АС3 катушка управления 230В AC (артикулы КТИ-53303 и KKT53-330-230-10) от бренда IEK предназначен для переключения направления вращения трёхфазных двигателей и обеспечивает надёжное управление нагрузками до 76 кВт. Устройство применяется в промышленной автоматике, где требуется частое включение-выключение и реверс.

Назначение и область применения

Контактор реверсивный 330А 230В/АС3 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет безопасно менять направление вращения, что необходимо в таких системах, как кран-балки, конвейеры, насосы, вентиляторы и системы АВР. Также подходит для коммутации других индуктивных нагрузок — нагревательных элементов, светильников и аналогичных устройств. Произведён в серии КТИ, которая стандартизирована под ГОСТ Р 50030.4.1.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток: 330 А (при AC-3)
• Количество полюсов: 3
• Номинальная мощность двигателя: 76 кВт
• Напряжение катушки управления: 230 В AC
• Мощность катушки: 8 Вт
• Количество вспомогательных контактов: 2 нормально открытых (НО)
• Общее количество силовых НО контактов: 6 (включает основные и вспомогательные)
• Подключение силовой цепи: Болтовое, с возможностью подключения кабеля до 240 мм²
• Подключение вспомогательных цепей: Винтовые зажимы
• Степень защиты: IP00 — без внешней защиты, требует установки в корпусе или щите
• Климатическое исполнение: УХЛ3 — работает при температурах от -45°C до +55°C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Способ монтажа: На монтажную плату (панель)
• Нормативный документ: ГОСТ Р 50030.4.1-2012 (соответствует МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 330А 230В/АС3 устанавливается на DIN-рейку или жестко закрепляется на металлической монтажной плате. Для работы необходим парный контактёр — второй экземпляр того же типа — чтобы образовать реверсивную группу. Подключение силовых проводов выполняется болтами; максимальное сечение кабеля — 240 мм². Вспомогательные цепи (например, кнопочные станции, блокировки) подключаются через винтовые зажимы. Обязательно использовать механическую или электрическую блокировку между двумя контактёрами, чтобы исключить одновременное включение.

Безопасность и стандарты

Контакторы серии КТИ сертифицированы по ГОСТ Р 50030.4.1 и имеют официальный сертификат соответствия РОСС CN.ME86.B00150. Соответствие международному стандарту МЭК 60947-4-1 гарантирует совместимость с европейскими и мировыми решениями. Устройство рассчитано на работу в условиях повышенной влажности и широкого температурного диапазона, однако из-за степени защиты IP00 не допускается использование вне защищённых шкафов.

Преимущества

• Высокая коммутационная способность — 330 А при AC-3, что подходит для тяжёлых промышленных нагрузок
• Низкая потребляемая мощность катушки (8 Вт) снижает энергопотери в системе управления
• Широкий диапазон рабочих температур (-45…+55 °C) позволяет применять в холодных регионах и в неотапливаемых помещениях
• Болтовое подключение силовых клемм обеспечивает прочное и долговечное соединение даже при больших токах
• Сертифицированная продукция IEK соответствует российским и международным требованиям безопасности

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP00 требует обязательного размещения внутри электрощита или корпуса
• Требуется установка двух единиц для реализации реверса, что увеличивает занимаемое место
• Не рекомендован для частого включения-выключения более 120 раз в час — высокая механическая нагрузка сокращает срок службы
• Не подходит для постоянного тока (DC) или нагрузок выше 76 кВт
• Отсутствует встроенная защита от перегрузки — обязательно использовать тепловое реле или другую защиту

Примеры использования

• Кран-балка: переключение направления движения грузового механизма
• Циркуляционный насос: изменение потока жидкости в замкнутой системе
• Конвейерная лента: реверс при необходимости перемещения в обратном направлении
• Система АВР: переключение питания с основного на резервный источник с сохранением фазировки
• Вентиляционная система: смена режима вытяжки/притока

Практические советы

• Выбирая этот контактор, проверьте соответствие посадочных размеров вашей монтажной платы — он не универсален для всех типов креплений
• Для реверсивной схемы используйте два одинаковых контактора и обязательно установите взаимоблокировку (электрическую или механическую), чтобы предотвратить короткое замыкание
• При подключении кабелей сечением 240 мм² используйте медные наконечники и затягивайте болты усилием, указанным в руководстве — недостаточное или избыточное усилие повредит контакты
• Не забудьте установить тепловое реле или электронный двигательный защитный аппарат — сам контактор не защищает от перегрузки
• Проверьте напряжение катушки перед первым запуском — 230 В AC должно точно соответствовать сети, иначе катушка не сработает или выйдет из строя
• При работе в условиях низких температур (ниже -30°C) убедитесь, что все компоненты системы (проводка, реле) тоже рассчитаны на УХЛ3
