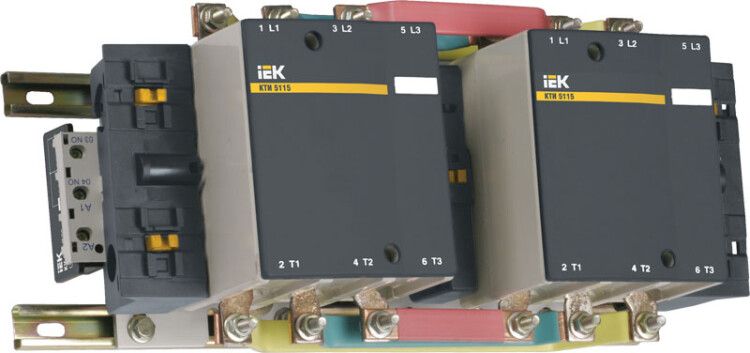

Пускатель магнитный 330А реверсивный катушка 400В AC 2НО КТИ - KKT53-330-400-10 IEK КТИ-53303

Контактор реверсивный 330А 400В/АС3 катушка 400В AC 2НО - это трёхполюсный электромагнитный аппарат серии КТИ от IEK, предназначенный для переключения направления вращения трёхфазных двигателей и частого включения-выключения мощных нагрузок. Артикулы kkt53-330-400-10 и кти-53303 обеспечивают надёжную работу в промышленной автоматике.

Назначение и область применения

Контактор реверсивный 330А 400В/АС3 катушка 400В AC 2НО используется в схемах управления для изменения направления вращения трёхфазных асинхронных с короткозамкнутым ротором. Подходит для работы в системах, где требуется пуск, остановка и реверс двигателя - например, в кран-балках, конвейерах, вентиляциях, насосах и системах АВР. Также применяется для коммутации осветительных, нагревательных и других индуктивных нагрузок в сетях до 660 В переменного тока.

Технические характеристики

• Номинальный ток: 330 А (при AC-3 - управление электродвигателями)
• Номинальная мощность двигателя: 132 кВт
• Напряжение катушки управления: 400 В переменного тока
• Число силовых полюсов: 3
• Количество нормально замкнутых (НО) контактов: 2 (вспомогательные)
• Количество силовых НО контактов: 3
• Тип тока: переменный (AC)
• Мощность потребления катушки: 8 Вт
• Максимальное сечение кабеля: 240 мм2
• Способ подключения вспомогательных цепей: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +55 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Срок службы: 10 лет (электрическая износостойкость при номинальной нагрузке)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 330А 400В/АС3 катушка 400В AC 2НО устанавливается на монтажную плату - то есть фиксируется болтами через отверстия в основании. Для сборки используются DIN-рейки совместимого типа или специальные крепёжные планки. Обязательно соблюдайте посадочные габариты и шаг крепёжных отверстий. Монтаж допускается только внутри распределительных шкафов или корпусов с защитой от пыли, влаги и механических воздействий - поскольку степень защиты IP00 исключает использование на открытых участках. Соединение проводов осуществляется винтовыми зажимами; рекомендован момент затяжки согласно руководству производителя.

Безопасность и стандарты

Контактор серии КТИ соответствует требованиям ГОСТ Р 50030.4.1-2012 и Международному стандарту IEC 60947-4-1. Прошёл обязательные сертификационные испытания, имеет действующий сертификат соответствия РОСС CN.ME86.B00150. Это гарантирует соответствие безопасности, отказоустойчивости и долговечности при работе в условиях промышленной среды.

Преимущества

• Высокая коммутационная способность - рассчитан на 330 А и 132 кВт, что позволяет использовать его для крупных промышленных двигателей
• Низкое энергопотребление катушки (8 Вт) снижает тепловую нагрузку на управляющую схему
• Широкий диапазон рабочих температур (-45…+55 C) обеспечивает работоспособность в суровых климатических условиях
• Поддержка двух вспомогательных НО контактов упрощает реализацию блокировок и сигнализации в схемах реверса
• Сертифицированная продукция IEK - гарантированное качество компонентов и сборки

Ограничения применения

• Не предназначен для установки вне защищённых корпусов - IP00 не предохраняет от пыли, брызг и доступа человека
• Только для переменного тока (AC); нельзя применять в постоянном токе даже при аналогичных значениях напряжения
• Запрещено превышать максимальное сечение кабеля 240 мм2 - риск плохого контакта и перегрева
• Не следует использовать в местах с высокой запылённостью, взрывоопасными средами или химически активной атмосферой без дополнительной герметизации
• Работает только с контроллерами, выдающими 400 В переменного тока на катушку - несовместим с 220 В или DC-управлением

Примеры использования

• Реверсивная схема управления лифтом или эскалатом
• Автоматический ввод резерва (АВР) с двумя насосами, работающими в режиме “основной–резервный”
• Кран-балка с перемещением по горизонтали и вертикали
• Оборудование для термической обработки - печи с принудительной циркуляцией воздуха
• Производственные линии с изменяемым направлением движения конвейера

Практические советы

• Выбирая контактный аппарат, проверьте, чтобы сечение кабеля и тип подключения (винтовые зажимы) соответствовали вашим проводникам - особенно важно при использовании многожильных жил
• При монтаже используйте только подходящие DIN-рейки и плотно закрепляйте устройство - вибрация может вызвать ослабление контактов
• Для реверсивной схемы обязательно предусмотрите электрическую и механическую блокировку между прямыми и обратными контактами - иначе возможен пробой
• Проверяйте целостность вспомогательных контактов перед первым запуском - они часто служат сигналами для PLC или индикации состояния
• При длительной эксплуатации в условиях повышенной влажности или температурных колебаний регулярно осматривайте зажимы на окисление и следы перегрева
