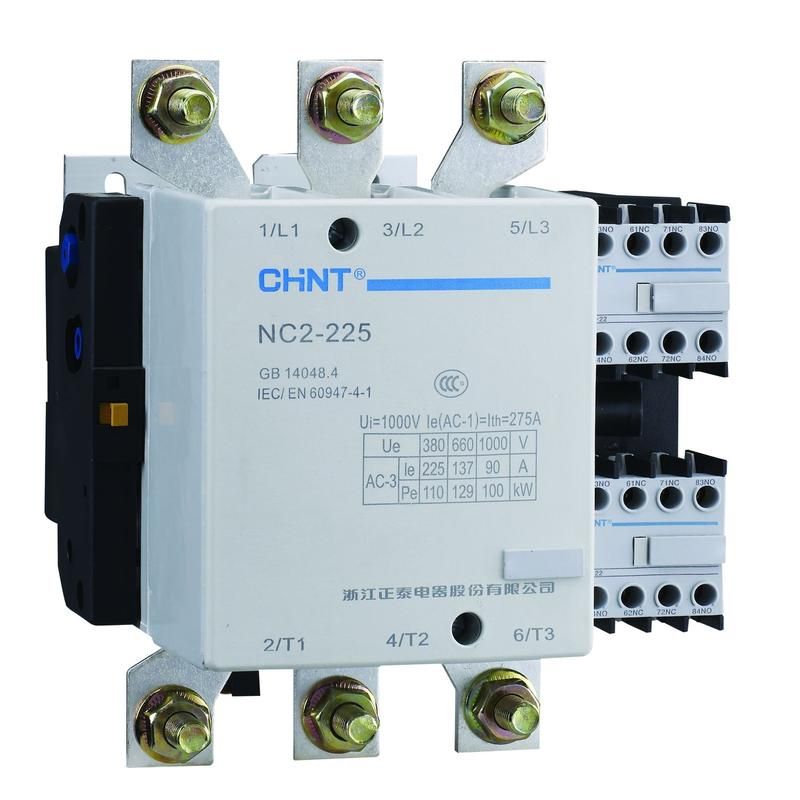

Контактор NC2-225 225А кат. 380-415В AC AC-3 (R) CHINT 671693

Контактор NC2-225 225A 380-415В/АС3 50Гц - это силовой коммутационный аппарат от CHINT, предназначенный для частых включений и отключений трёхфазных двигателей и другого оборудования с током до 225 А. Он работает в сетях переменного тока напряжением 380–415 В и подходит для промышленных автоматических систем.

Назначение и область применения

Контактор NC2-225 используется для удалённого управления мощными электродвигателями, насосами, компрессорами, конвейерами и нагревательными установками. Его применяют в системах автоматического управления, где требуется надёжная коммутация больших токов. Подходит для работы в циклических режимах - например, на станках, вентиляционных системах и линиях производства.

Технические характеристики

• Номинальный ток при классе AC-3: 225 А - способен безопасно переключать двигатели мощностью до 110 кВт в нормальных условиях;
• Напряжение управления: 380–415 В переменного тока - совместим с промышленными сетями 380 В;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Главные контакты: 3NO (три нормально открытых) - замыкаются при включении катушки, размыкаются при отключении;
• Вспомогательные контакты: отсутствуют в базовой сборке - но есть возможность установить внешние модули;
• Частота: 50 Гц - оптимизирован для европейских и постсоветских сетей;
• Конструкция: двойной разрыв цепи - повышает надёжность гашения дуги и срок службы контактов;
• Материал корпуса: негорючий пластик - соответствует требованиям пожарной безопасности;
• Основание: алюминиевый профиль - обеспечивает прочность и хорошую теплоотдачу.

Совместимость и монтаж

Контактор NC2-225 монтируется на DIN-рейку шириной 35 мм. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего устройства. Для подключения вспомогательных контактов, временной задержки или механической блокировки используются специальные гнёзда на передней панели. Устройство допускает как горизонтальную, так и вертикальную установку шин. Соединение силовых проводов осуществляется через болтовые зажимы - рекомендуется момент затяжки 1,5–2 Нм.

Безопасность и стандарты

Контактор NC2-225 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет материалы с высокой термостойкостью и самозатухающими свойствами. Минимальная зона ионизации выхлопных газов снижает риск возникновения дугового пробоя между соседними аппаратами - позволяет устанавливать его ближе к другому оборудованию без увеличения межфазных расстояний.

Преимущества

• Удобный сервис: съёмная катушка управления ускоряет замену при отказе - не требует отключения всей линии;
• Высокая долговечность: двойной разрыв контактов и качественная дугогасительная камера продлевают срок службы;
• Гибкость: возможность установки дополнительных модулей (временные реле, блокировки, вспомогательные контакты);
• Стабильность: работа при колебаниях напряжения +-10% от номинала - устойчив к перепадам в сети;
• Экономичность: низкий уровень тепловыделения и энергопотребления катушки снижают потери в системе.

Ограничения применения

• Не предназначен для работы с постоянным током - применение на DC вызовет быстрый выход из строя;
• Отсутствие встроенных вспомогательных контактов - необходимо дополнительно закупать модули при необходимости сигнализации состояния;
• Максимальная температура окружающей среды +40 C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки;
• Не рекомендован для взрывоопасных зон - не имеет защиты Ex.

Примеры использования

• Автоматическое управление насосной станцией в водоснабжении;
• Запуск и остановка вентиляторов в HVAC-системах;
• Коммутирующая роль в пультах управления станков ЧПУ;
• Подключение крупных печей и термических установок в металлургии;
• Использование в составе реверсивных схем - при заказе модели с реверсом (например, NC2-225R).

Практические советы

• При выборе контактора NC2-225 проверьте соответствие напряжения катушки вашей системе управления - 380–415 В - не подходит для 220 В;
• Если нужна сигнализация включения, сразу закажите набор вспомогательных контактов (например, NO/NC 1+1) - они вставляются в гнездо без инструментов;
• Для длительной работы при высоких токах используйте кабель с сечением не менее 50 мм2 - чтобы избежать перегрева;
• Проверяйте плотность соединений на силовых клеммах каждые 6–12 месяцев - особенно в вибрационных средах;
• При монтаже соблюдайте минимальные зазоры - хотя зона ионизации мала, всё же сохраняйте 10–15 мм между контактами и заземляющими элементами.
