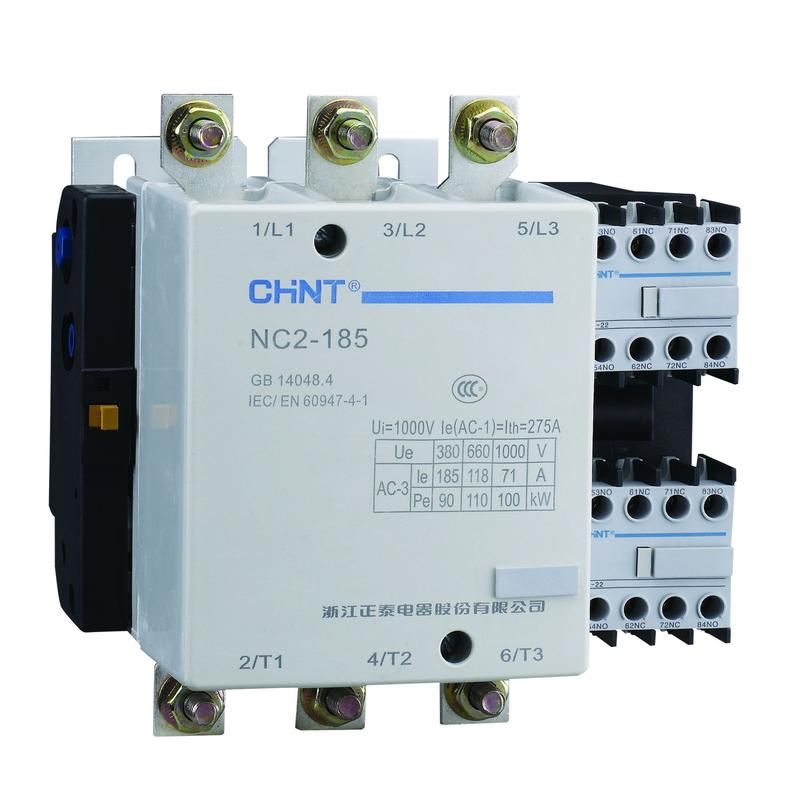

Контактор NC2-185 185А кат. 380-415В AC AC-3 (R) CHINT 671692

Контактор NC2-185 185А от CHINT - это надёжный силовой аппарат для частого включения и отключения трёхфазных двигателей и другого оборудования с током до 185 А. Катушка управления рассчитана на напряжение 380–415 В переменного тока, а конструкция обеспечивает долгую службу даже при высоких нагрузках.

Назначение и область применения

Контактор NC2-185 предназначен для автоматического управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другими мощными нагрузками. Подходит для промышленных систем, где требуется частая коммутация - например, на станках, в системах вентиляции или на линиях производства. Применяется в паре с тепловыми реле, пускателями и автоматическими выключателями.

Технические характеристики

• Номинальный рабочий ток: 185 А (AC-3 - для управления двигателями)
• Напряжение питания катушки: 380–415 В переменного тока, 50 Гц
• Количество главных контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи на главных контактах
• Материал корпуса: негорючий пластик, основание - алюминиевый профиль

Совместимость и монтаж

Контактор NC2-185 монтируется на DIN-рейку 35 мм. Он совместим со всеми дополнительными модулями серии NC2: вспомогательные контакты, временные реле, механические блокировки. Благодаря съёмному блоку катушки, замена управляющего элемента выполняется без демонтажа всего контактора. Установка возможна как в горизонтальном, так и в вертикальном положении. Шины подводятся сверху или снизу - гибкий вариант подключения.

Особенности конструкции

Основные узлы контактора NC2-185 собраны в единую систему: магнитная катушка, контактная группа и дугогасительная камера. Двойной разрыв контактов снижает риск прилипания и увеличивает срок службы. Корпус изготовлен из самозатухающих материалов, что повышает безопасность при перегрузках. Алюминиевое основание обеспечивает лучшее теплоотведение. Все детали спроектированы для быстрого сервисного обслуживания - катушка извлекается одним движением.

Преимущества

• Высокая надёжность при частых включениях благодаря двойному разрыву контактов
• Удобство ремонта: смена катушки без демонтажа контактора
• Расширенная совместимость с модулями NC2 - можно доработать функционал после установки
• Малая зона ионизации - допускается плотная установка рядом с другими устройствами
• Стабильная работа при колебаниях напряжения в пределах 380–415 В

Ограничения применения

• Не подходит для постоянного тока - только переменный (AC)
• Нет встроенных вспомогательных контактов - их необходимо докупать отдельно
• Не предназначен для защиты от перегрузок - требует внешнего теплового реле
• Работает только при температуре окружающей среды, соответствующей нормам для промышленного оборудования (обычно –25C…+40C)

Примеры использования

• Управление асинхронным двигателем 75 кВт на конвейере
• Включение/выключение воздушного компрессора в цехе
• Автоматическое управление насосной станцией в системе водоснабжения
• Частотное регулирование с применением внешних реле и блокировок

Практические советы

• При заказе учтите, что вспомогательные контакты (например, NO/NC) нужно выбирать отдельно - они подходят к гнездам на боковой поверхности NC2-185
• Для реверса используйте два контактора NC2 с механической блокировкой - это исключит одновременное включение
• Обязательно проверьте соответствие напряжения катушки (380–415 В) вашей сети - использование на 220 В вызовет отказ
• При монтаже соблюдайте минимальные зазоры между контактами и проводниками - даже при малой ионизации рекомендованы стандартные расстояния по ПУЭ
• Для длительной работы в условиях запылённости применяйте дополнительные кожухи - хотя IP-класс не указан, открытые контакты чувствительны к пыли
