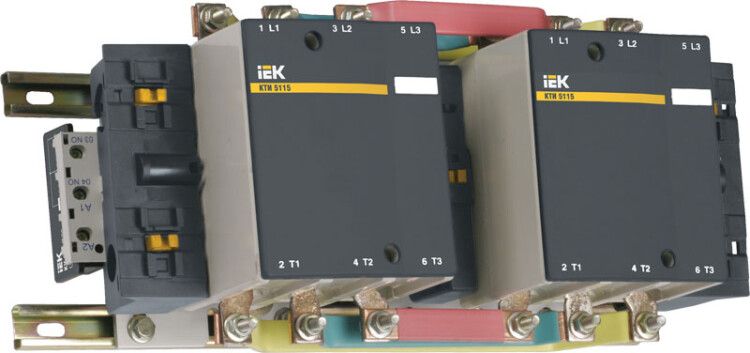

Пускатель магнитный 185А реверсивный катушка 400В AC 2НО КТИ - KKT53-185-400-10 IEK КТИ-51853

Контактор реверсивный 185А 400В/АС3 от IEK (ИЭК) - устройство для переключения направления вращения трёхфазных двигателей, рассчитанное на работу в промышленной автоматике. Артикулы kkt53-185-400-10 и кти-51853 указывают на принадлежность к серии КТИ, которая обеспечивает надёжную коммутацию при высоких токах и частых циклах включения.

Назначение и область применения

Контактор реверсивный 185А 400В/АС3 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет безопасно менять направление вращения, что необходимо в системах, где требуется реверс - например, в лифтах, конвейерах, насосах, вентиляторах и кран-балках. Также применяется в схемах автоматического ввода резерва (АВР) и для коммутации других активных и индуктивных нагрузок: нагревательных элементов, светильников, компрессоров.

Технические характеристики

• Номинальный ток: 185 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение сети: до 400 В переменного тока (AC);
• Число силовых полюсов: 3 - управляет всеми фазами трёхфазной системы;
• Мощность контролируемого двигателя: до 74 кВт - оптимизирован для средних и крупных промышленных агрегатов;
• Напряжение катушки управления: 400 В AC - требует совпадения с источником управления;
• Количество вспомогательных НЗ контактов: 2 - используются для сигнализации, блокировок и схем взаимной блокировки;
• Подключение силовой цепи: болтовое - надёжно для проводов большого сечения;
• Подключение управляющей цепи: винтовое - удобно для быстрого обслуживания;
• Максимальное сечение кабеля: 150 мм2 - допускает применение массивных медных жил;
• Диапазон температур: от –45 C до +55 C - работает в суровых условиях;
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе или щите;
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, в том числе в помещениях с повышенной влажностью;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и режима работы;
• Тип монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу внутри распределительного шкафа.

Совместимость и монтаж

Контактор реверсивный 185А 400В/АС3 совместим с другими контактами серии КТИ и оборудованием, соответствующим ГОСТ Р 50030.4.1. Для правильной сборки реверсивной схемы обязательно используйте механическую или электрическую блокировку, чтобы избежать одновременного включения обоих контакторов. Монтаж выполняется на монтажной плате - не рекомендуется крепить на стену или открытые поверхности. Подсоединяйте силовые провода через болты с моментом затяжки, соответствующим сечению 150 мм2. Управляющие провода подключаются к винтовым зажимам - проверьте плотность фиксации после первого запуска.

Безопасность и стандарты

Контактор реверсивный 185А 400В/АС3 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл обязательные испытания и имеет сертификат соответствия РОСС CN.ME86.B00150. Это гарантирует соответствие требованиям безопасности, отказоустойчивости и долговечности. Однако из-за степени защиты IP00 использование вне защищённого шкафа недопустимо - риск поражения током и повреждения контактов возможен при доступе к токоведущим частям.

Преимущества

• Высокая коммутационная способность - 185 А позволяют работать с мощными двигателями без потери надёжности;
• Реверсивная конструкция - исключает необходимость в двух отдельных устройствах;
• Широкий температурный диапазон - функционален даже в неотапливаемых цехах зимой;
• Совместимость с промышленной автоматикой - легко интегрируется в PLC-системы благодаря двум вспомогательным контактам;
• Произведено по европейским стандартам - качественная сборка и материалы обеспечивают стабильную работу.

Ограничения применения

• Не предназначен для постоянного включения - максимальная частота включений должна соответствовать техническому паспорту (обычно ≤ 600 циклов/час);
• IP00 - нельзя использовать на открытом воздухе, в сырых или пыльных местах без дополнительной защиты;
• Требуется внешняя блокировка - сам по себе не предотвращает случайное одновременное включение “вперёд” и “назад”;
• Не подходит для частотного регулирования - используется только для пуска/останова и реверса, а не для изменения скорости;
• Напряжение управления 400 В - не совместим с более распространёнными 24 В или 220 В без использования преобразователей.

Примеры использования

• Кран-балка - переключение движения грузового механизма влево/вправо;
• Циркулярная пила - изменение направления вращения диска для смены режущего хода;
• Насосная станция - реверс для продувки трубопровода перед ремонтом;
• Автоматический ввод резерва (АВР) - переключение между основным и резервным питанием с сохранением полярности;
• Оборудование для производства - перемещение стола станка в две стороны.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель не превышает 74 кВт - переоценка снижает срок службы;
• При монтаже на монтажную плиту используйте термостойкий изоляционный материал под основание - при больших токах возможно нагревание;
• Для реверсивной схемы всегда устанавливайте два контактора с электромеханической блокировкой - один для “вперёд”, второй для “назад”;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 циклов/сутки);
• Если система работает в условиях влаги или пыли - поместите весь модуль в герметичный бокс с классом защиты минимум IP54;
• Не заменяйте оригинальные винты - они подобраны под конкретное усилие затяжки и сечение кабеля.
