Реле тепловое РТЭ-3359 48-65А EKF PROxima | rel-3359-48-65

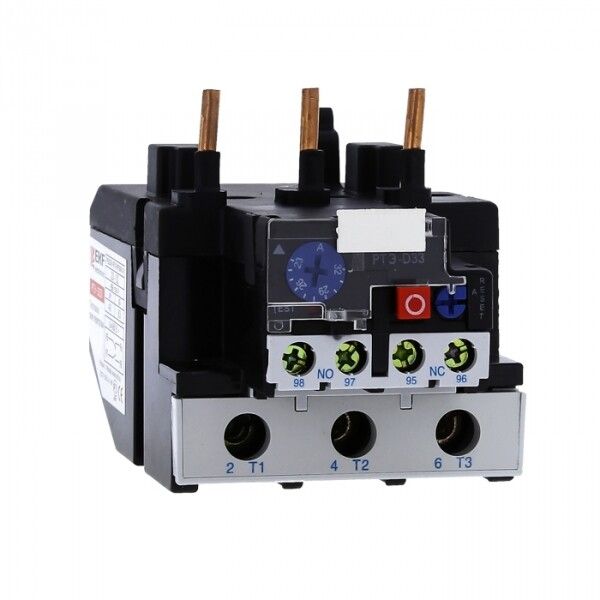

Реле тепловое РТЭ-3359 48-65А от EKF (серия PROxima, артикул rel-3359-48-65) - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совмещения с контактными аппаратами. Его основная задача - предотвращать повреждение оборудования при длительном превышении допустимой нагрузки, сохраняя работоспособность всей системы.

Назначение и область применения

Реле тепловое РТЭ-3359 48-65А используется как дополнительное устройство к контакторам в системах управления электродвигателями. Оно не коммутирует ток нагрузки - вместо этого контролирует ток через двигатель и отключает питание при превышении заданного порога. Подходит для защиты двигателей мощностью, соответствующей току 48–65 А. Применяется в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ.

Технические характеристики

• Номинальный ток: 54,5 А (диапазон регулировки 48–65 А)
• Номинальное напряжение: 400 В (для силовой цепи)
• Напряжение цепи управления: 220 В
• Количество силовых полюсов: 3 (трёхфазная защита)
• Количество вспомогательных контактов: 2 (1 нормально замкнутый, 1 нормально открытый)
• Частота: 50 Гц
• Класс точности: 10 (время срабатывания при 6-кратном токе - 10–20 сек)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и брызг)
• Диапазон рабочих температур: от –40 C до +55 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, в закрытых помещениях)
• Автоматический перезапуск: да (после остывания реле восстанавливает работу без manual вмешательства)
• Подключение: винтовые зажимы
• Способ монтажа: непосредственное крепление на DIN-рейку или корпус контактора
• Нормативный документ: ГОСТ Р 50030.4.1-2002
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Реле тепловое РТЭ-3359 48-65А предназначено для установки на контакторы серии PROxima от EKF. Монтаж осуществляется путём фиксации на специальные направляющие на лицевой стороне контактора - адаптеры и переходники не требуются. Для подключения проводов используйте винтовые зажимы: максимальное сечение - 25 мм2. Кабель большего сечения не поместится. Обязательно проверьте соответствие тока двигателя установленному значению на шкале реле перед запуском. Не применяйте с контактными аппаратами других серий без проверки механической совместимости.

Безопасность и стандарты

Реле тепловое РТЭ-3359 48-65А соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует надёжность срабатывания при перегрузке и безопасность при работе в промышленных условиях. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли или влаги - применение возможно только внутри щитов или закрытых корпусов.

Преимущества

• Точная настройка тока срабатывания в диапазоне 48–65 А - идеальна для подбора под конкретный двигатель
• Два вспомогательных контакта позволяют интегрировать сигнал перегрузки в систему управления (например, для сигнализации или остановки другого оборудования)
• Автоматический перезапуск снижает простои после кратковременных перегрузок
• Высокая долговечность: гарантия 84 месяца - один из самых длинных сроков в классе
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений зимой

Ограничения применения

• Не подходит для защиты однофазных нагрузок - только трёхфазные двигатели
• IP20 не обеспечивает защиту от внешней среды - нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной герметизации
• Не заменяет автоматический выключатель - не защищает от короткого замыкания; требуется обязательная установка предохранителей или АВ в цепи
• Автоматический перезапуск может быть опасен при постоянных перегрузках - рекомендуется использовать в режиме ручного сброса, если есть риск повторного отказа
• Не работает при напряжении ниже 220 В в цепи управления - возможны ложные срабатывания или отказ

Примеры использования

• Защита трехфазного насоса мощностью 15 кВт (ток ~50 А) в системе водоснабжения
• Контроль тока в конвейере на пищевом производстве с двигателем 11 кВт
• Обеспечение безопасности вентиляционной установки в складском комплексе с температурой до –30 C
• Интеграция в пульт управления станка: сигнал с нормально замкнутого контакта реле отключает панель при перегреве

Практические советы

• Перед установкой обязательно выставите ток срабатывания точно по паспорту двигателя - не ориентируйтесь на номинал реле, а на реальный рабочий ток
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания
• Если двигатель часто запускается (более 6 раз/час), учтите, что тепловое реле медленнее реагирует на кратковременные перегрузки - рассмотрите использование электронного аналога
• Для диагностики используйте вспомогательные контакты: подключите их к индикации перегрузки на пульте управления
• При хранении или транспортировке избегайте воздействия вибраций - внутренние элементы чувствительны к механическим ударам
