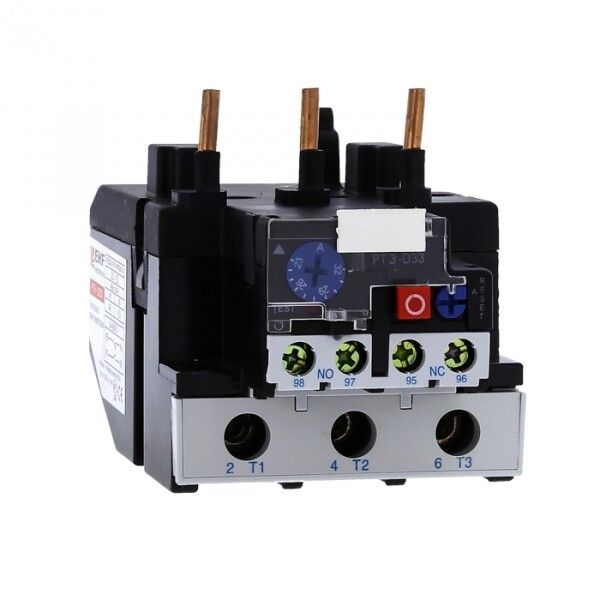

Реле тепловое РТЭ-3357 37-50А EKF PROxima | rel-3357-37-50

Реле тепловое РТЭ-3357 37-50А от EKF (серия PROxima, артикул rel-3357-37-50) - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контакторами. Его можно использовать в системах управления промышленным оборудованием, где важна точная настройка порога срабатывания.

Назначение и область применения

Реле тепловое РТЭ-3357 37-50А защищает электродвигатели и другую нагрузку от длительной перегрузки, которая может вызвать перегрев и выход оборудования из строя. Устройство не заменяет автоматический выключатель - оно дополняет контактор, добавляя функцию тепловой защиты. Подходит для использования в системах управления станков, насосов, вентиляторов, конвейеров и других механизмов с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 37–50 А - диапазон регулировки тока срабатывания, соответствует мощностям двигателей до ~22 кВт при 380 В
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, для которой рассчитано реле
• Напряжение цепи управления: 220 В - требуемое питание для внутренней схемы и контактов сигнализации
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя
• Класс точности: 10 - время срабатывания при перегрузке соответствует ГОСТ, обеспечивает достаточную задержку для пусковых токов
• Контакты: 1 НО (нормально открытый) + 1 НЗ (нормально замкнутый) - используются для передачи сигнала о сработавшей защите в управляющую схему
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Максимальное сечение кабеля: 25 мм2 - подходят провода с жилами до этого размера
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и улицы (при условии герметичного корпуса)
• Автоматический перезапуск: Да - после остывания реле восстанавливает работу без manual сброса (можно отключить механически, если нужен ручной сброс)
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку рядом с контактором
• Подключение: винтовые зажимы - надёжное соединение, требует затяжки усилием 0,5–0,7 Нм
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств
• Соответствие: ГОСТ Р 50030.4.1-2002 - стандарт на аппараты управления и защиту электродвигателей

Совместимость и монтаж

Реле тепловое РТЭ-3357 37-50А совместимо с контактными аппаратами серии EKF PROxima, а также с большинством моделей, имеющими стандартную посадочную площадку под DIN-рейку. Монтаж выполняется на рейку шириной 35 мм. Клеммы для подключения силовых проводов расположены сверху, сигналовые - сбоку. Для правильной работы необходимо соблюдать расстояние между реле и источниками тепла (например, нагревательными элементами или другими реле). Не рекомендуется устанавливать рядом с высокочастотными помехами - возможны ложные срабатывания.

Безопасность и стандарты

Реле тепловое РТЭ-3357 37-50А соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в промышленных условиях. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних воздействий - поэтому устройство обязательно должно быть установлено внутри электрошкафа. Автоматический перезапуск повышает удобство, но требует внимания: если причина перегрузки не устранена, оборудование снова запустится, что может привести к аварии.

Преимущества

• Широкий диапазон тока (37–50 А) позволяет одним устройством покрывать несколько типов двигателей
• Наличие двух дополнительных контактов (НО и НЗ) упрощает реализацию схем сигнализации и блокировки
• Автоматический перезапуск снижает необходимость обслуживания в режиме круглосуточной работы
• Высокая долговечность и гарантия 84 месяца - выше среднего уровня для аналогичных решений
• Винтовые зажимы обеспечивают надёжное соединение даже при многократных вибрациях

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных, пыльных или наружных помещениях без дополнительной защиты
• Не подходит для защиты однофазных нагрузок - только трёхфазные системы
• Автоматический перезапуск может быть опасен при неустранённой причине перегрузки - в критических системах лучше отключить эту функцию
• Не имеет встроенного механизма ручного сброса - для принудительного отключения потребуется отключить питание всей цепи

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает перегрев при заклинивании крыльчатки
• Контроль привода конвейера на пищевом производстве - отключает двигатель при забивании ленты
• Обеспечение безопасности вентиляционной установки - защищает от перегрузки при увеличенном давлении
• Дополнение к контактору в пульте управления станком - создаёт комплексную защиту без замены основного аппарата

Практические советы

• Настройку тока срабатывания выполняйте по номинальному току двигателя, указанному в его паспорте - не превышайте более чем на 10%
• Проверьте соответствие сечения кабеля (до 25 мм2) и плотность затяжки винтов - слабый контакт вызывает перегрев и ложные срабатывания
• Если система требует ручного сброса после аварии - используйте внешний кнопочный сброс или отключите функцию автоматического перезапуска через перемычку (если предусмотрено конструкцией)
• При установке нескольких реле в одном шкафу сохраняйте минимальный зазор 10 мм между ними для лучшего теплоотвода
• Перед первым запуском проверьте работу сигнальных контактов - они должны изменять состояние при имитации перегрузки
