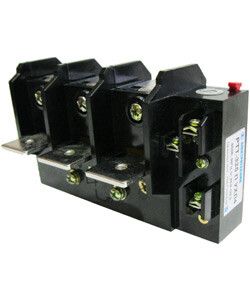

Реле электротепловое токовое РТТ-325 50А 42,5..57,5А - ET512147 Электротехник

Реле электротепловое токовое РТТ-325 50А 42,5..57,5А 660В/50Гц 1з+1р ручной возврат IP00 УХЛ4 - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Бренд Электротехник выпускает эту модель как надёжный элемент в системах управления электроприводами, особенно там, где важна точная настройка по току и устойчивость к колебаниям температуры.

Назначение и область применения

Реле электротепловое токовое РТТ-325 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Подходит для установки в цепях управления электроприводами с переменным током до 660 В и частотой 50 Гц. Также допускается применение в цепях постоянного тока до 440 В. Часто используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках.

Технические характеристики

• Номинальный ток: 50 А
• Уставки срабатывания: 42,5–57,5 А (диапазон регулировки)
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Род тока: переменный (50 Гц), также совместим с постоянным током
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый)
• Напряжение цепи управления: 380 В
• Тип присоединения: винтовые зажимы - удобны для быстрого подключения медных проводов
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает реверс двигателя
• Функция перезапуска: да - после срабатывания можно включить двигатель вручную
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Температурная компенсация: есть - автоматически учитывает изменения окружающей температуры, снижает ложные срабатывания

Совместимость и монтаж

Реле электротепловое токовое РТТ-325 монтируется непосредственно на контактные аппараты или DIN-рейку. Для работы требуется внешний источник питания 380 В для цепи управления. Присоединение проводов - через винтовые зажимы, рекомендуется использовать многожильные или одножильные медные провода сечением до 16 мм2. Обязательно соблюдать момент затяжки винтов - слишком слабое или чрезмерное усилие может повредить контакты. Установка возможна только в сухих, защищённых от пыли и брызг местах из-за степени защиты IP00.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Произведено с учётом требований безопасности для электрооборудования в промышленных условиях. Температурная компенсация исключает ложные срабатывания при изменении температуры окружающей среды, что повышает надёжность системы. Наличие ручного возврата предотвращает самопроизвольный запуск оборудования после аварии - это важно для соблюдения правил техники безопасности.

Преимущества

• Широкий диапазон настройки тока (42,5–57,5 А) позволяет точно адаптировать защиту под конкретный двигатель
• Температурная компенсация снижает риск ложных отключений при перепадах температуры
• Надёжные винтовые зажимы обеспечивают долговечное соединение даже при вибрациях
• Ручной возврат гарантирует контроль перезапуска - оператор обязан проверить причину отключения перед включением
• Совместимость с постоянным током расширяет возможности применения в специализированных системах

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать на открытом воздухе, в сырых или пыльных помещениях без дополнительного кожуха
• Не подходит для защиты однофазных двигателей - только трёхфазные
• Требует внешнего источника 380 В для цепи управления - не работает от 220 В
• Нельзя использовать в системах с автоматическим перезапуском - только ручной возврат
• Не предназначен для частотного регулирования - не реагирует правильно на импульсные нагрузки от преобразователей частоты

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Контроль перегрузки вентилятора в HVAC-системе
• Обеспечение безопасности конвейерной линии на пищевом производстве
• Подключение в составе пускателя для компрессора холодильной установки
• Интеграция в старую промышленную автоматику, где требуется замена аналогичного реле типа РТТ

Практические советы

• Выбирая реле электротепловое токовое РТТ-325, убедитесь, что номинальный ток двигателя попадает в диапазон 42,5–57,5 А. Если ток ниже - выбирайте другую модель с меньшей уставкой.
• При монтаже используйте клеммы с гильзами - так соединение будет более надёжным и не окислится.
• Проверьте соответствие напряжения катушки (380 В) с питанием вашей цепи управления - неверное напряжение выведет реле из строя.
• Не устанавливайте рядом с нагревательными элементами - даже с компенсацией высокая температура может повлиять на точность срабатывания.
• После каждого срабатывания обязательно найдите причину перегрузки - возможно, проблема в механической части двигателя или забитом фильтре.
• Заменяйте РТТ-325 только на аналогичную модель - другие типы реле могут иметь другой времятоковой характер и не обеспечат нужную защиту.
