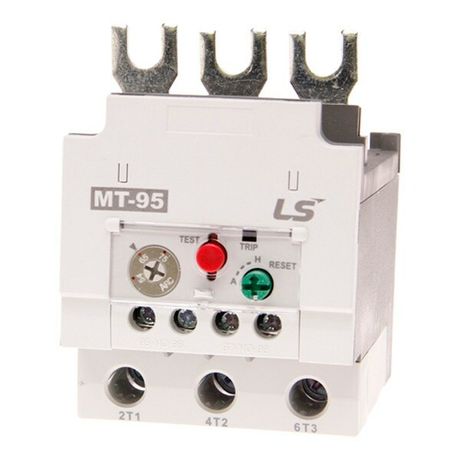

Реле защиты от перегрузки Metasol MT-95 90А 80-100А 3K SCREW LS Electric 1314001300 LSIS

Реле защиты от перегрузки 90A 80~100 3K SCREW от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1314001300 рассчитан на ток до 90 А и устанавливается на монтажную плату с винтовым подключением.

Назначение и область применения

Реле защиты от перегрузки 90A 80~100 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени запуска двигателя;
• недопустимого нагрева обмоток.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с асинхронными двигателями. Применяется в паре с контактором - реле не коммутирует ток, а лишь отключает питание через внешнее устройство при аварии.

Технические характеристики

• Номинальный ток: 90 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулировки: 80–100 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Напряжение: до 690 В - совместимо с сетями среднего напряжения, включая 400 В и 660 В.
• Тип расцепителя: биметаллический - реагирует на температурный эффект от тока, что делает защиту инерционной и адаптивной к тепловому режиму двигателя.
• Количество контактов: 1 пара (НО) - один нормально замкнутый контакт для сигнализации или отключения цепи управления.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным частицам, но не от пыли и влаги; требует установки внутри корпуса.
• Тип присоединения: винтовое - надёжное, но требует правильного момента затяжки.
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или шасси, не вставляется в DIN-рейку.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.

Совместимость и монтаж

Реле защиты от перегрузки 90A 80~100 3K SCREW устанавливается на монтажную плату. Для работы требуется:

• соединение с токоведущими жилами через винтовые зажимы - используйте провода сечением 16–50 мм2 (по рекомендациям LS Electric для 90 А);
• правильно затянуть винты усилием 1,5–2 Нм - недостаточная затяжка вызывает нагрев, избыточная - повредит пластик;
• подключение к контактору: выходной контакт реле встраивается в цепь управления катушки контактора;
• не допускается монтаж рядом с источниками сильного тепла - влияет на точность срабатывания биметаллического элемента.

Безопасность и стандарты

Устройство соответствует международным требованиям к термическим реле для защиты двигателей (IEC/EN 60947-4-1). Биметаллическая система обеспечивает плавное срабатывание, исключающее ложные отключения при кратковременных перегрузках. Класс расцепления - типичный для МТ-серии (обычно Class 10 или 20), но точное значение указывается в документации производителя - проверьте маркировку на корпусе.

Преимущества

• Высокая надёжность биметаллического расцепителя - не зависит от внешнего питания, работает даже при отключении сети управления.
• Широкий диапазон настройки (80–100 А) позволяет использовать одно реле для нескольких моделей двигателей.
• Простая механическая конструкция - мало подвержено отказам, легко диагностируется.
• Винтовое соединение - устойчиво к вибрациям, не требует специальных инструментов для обслуживания.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока.
• IP20 не допускает использование вне герметичных щитов - нельзя устанавливать на открытых площадках или в сырых помещениях без дополнительной защиты.
• Не имеет встроенного выключателя - всегда нужен контактор для отключения основной цепи.
• Запрещена установка вблизи мощных источников ЭМИ - возможны помехи в работе чувствительных элементов.
• Не подходит для частотных преобразователей - высокочастотные импульсы искажают работу биметаллического элемента.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере с пуском 15 секунд - настройка тока на 95 А.
• Обеспечение безопасности насосной станции с двумя резервными насосами - каждое реле контролирует свою линию.
• Автоматическое отключение вентилятора при заклинивании крыльчатки - предотвращает перегрев обмоток.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 80–100 А - если двигатель потребляет менее 80 А, выбирайте более низкопроходное реле.
• После монтажа протестируйте срабатывание: временно увеличьте ток (через тестовый источник) до 120 % от установленного значения - реле должно отключиться за 1–10 минут (зависит от класса расцепления).
• При замене старого реле - сверьте номер модели и диапазон настройки. Реле 90A 80~100 3K SCREW (артикул 1314001300) не взаимозаменяемо с другими сериями LS Electric без проверки габаритов и контактов.
• Не забудьте про индикацию срабатывания - после отключения реле необходимо вручную вернуть рычаг в положение “Reset” перед повторным включением.
