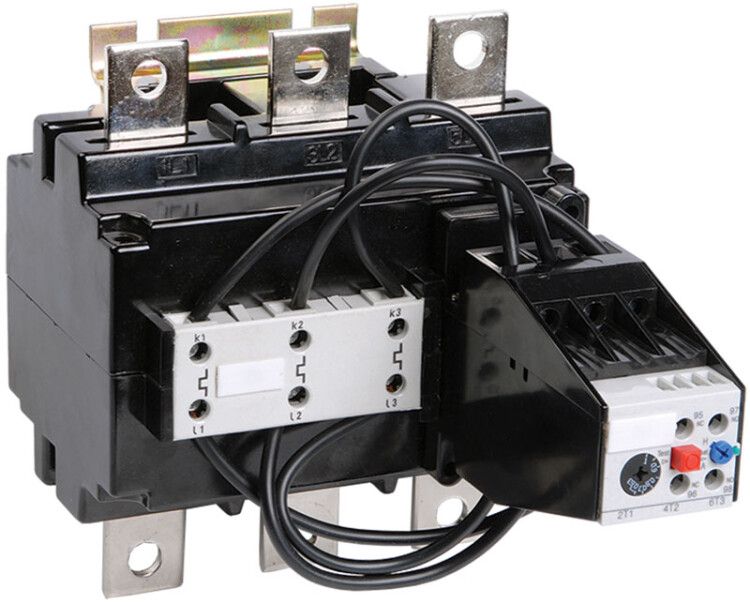

Реле тепловое РТИ-6376 125-200А - DRT60-0125-0200 IEK

Реле электротепловое РТИ-6376 125-200А от IEK - это устройство для защиты электродвигателей от перегрузок и других аварийных режимов. Монтируется напрямую на контакторы серии КТИ и КМИ, обеспечивает надёжную работу в промышленной среде при номинальном токе 200 А и частоте 400 Гц.

Назначение и область применения

Реле электротепловое РТИ-6376 125-200А защищает электродвигатели от:

• длительной перегрузки по току;
• асимметрии токов между фазами;
• затянутого пуска (слишком долгого разгона);
• заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматический выключатель с подходящим номиналом. Применяется в системах управления двигателями на станках, насосах, компрессорах, конвейерах и другом оборудовании, где важна точная термическая защита.

Технические характеристики

• Номинальный ток: 200 А - максимальный ток, при котором реле сохраняет работоспособность; регулировка возможна в диапазоне 125–200 А.
• Количество полюсов: 3 - соответствие трёхфазной сети.
• Класс защиты: Class 10 - время срабатывания при 7,2-кратной перегрузке составляет 8–12 секунд, что соответствует стандартному классу для двигателей средней мощности.
• Напряжение: до 660 В - совместимо с большинством промышленных сетей переменного тока.
• Частота: 400 Гц - используется в специализированных системах (например, авиация, судостроение, высокочастотные приводы).
• Подключение: винтовое - позволяет использовать кабель сечением до 35 мм2.
• Количество контактов: 2 - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации и управления цепью.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Диапазон температур: от -25 до +55 C - работает в холодных и жарких помещениях, но не на улице без корпуса.
• Климатическое исполнение: У3 - рассчитано на умеренный климат с контролируемой влажностью (производственные зоны, цеха).
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Нормативный документ: ГОСТ 30011.5.1 и ГОСТ Р 50030.2 - соответствие российским стандартам на тепловые реле.

Совместимость и монтаж

Реле электротепловое РТИ-6376 125-200А проектировалось для установки исключительно на контакторы серии КТИ и КМИ. Его форма и крепления точно соответствуют этим моделям. Непосредственный монтаж обеспечивает минимальные потери и надёжный контакт. Обособленное размещение допускается, но требует правильной прокладки проводов и учёта расстояния до контактора - рекомендуется не более 1 метра для минимизации помех.

При монтаже важно:

• не перетягивать винты - это повреждает контакты;
• использовать кабель сечением не выше 35 мм2 - иначе невозможно плотное соединение;
• избегать вибраций и ударов - они снижают точность срабатывания.

Безопасность и стандарты

Реле электротепловое РТИ-6376 125-200А соответствует ГОСТ 30011.5.1 и ГОСТ Р 50030.2 - российским стандартам на устройства тепловой защиты. Это гарантирует совместимость с другими элементами промышленных щитов и сертифицированность для использования в России и странах ЕАЭС. Отсутствует внутренняя защита от короткого замыкания - обязательна внешняя защита (предохранители/автоматы).

Преимущества

• Высокая точность срабатывания благодаря классу 10 - меньше ложных срабатываний при пуске.
• Устойчивость к колебаниям температуры окружающей среды - работает даже при -25 C.
• Долгий срок службы - 15 лет при штатных условиях.
• Простая замена - не требует перепрограммирования или настройки после установки на совместимый контактор.
• Совместимость с популярными моделями КТИ и КМИ - легко найти запчасти и аналоги.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для однофазных цепей - только трёхфазные системы.
• Не защищает от короткого замыкания - обязательно использование дополнительных аппаратов.
• Не рекомендовано применение при частоте выше 400 Гц - выход за пределы спецификации снижает точность.
• Запрещён монтаж рядом с источниками сильного нагрева - влияет на тепловую характеристику.

Примеры использования

• Защита асинхронных двигателей на конвейерной ленте в пищевой промышленности.
• Обеспечение безопасности насосов в системах водоснабжения и канализации.
• Контроль работы компрессоров в хладагрегатах и воздушных установках.
• Применение в судовых электросистемах с частотой 400 Гц.

Практические советы

• Перед установкой проверьте реальный ток нагрузки двигателя - он должен попадать в диапазон 125–200 А.
• Выбирайте предохранитель или автомат с номиналом чуть выше тока двигателя, но ниже порога срабатывания реле - чтобы избежать ложных отключений.
• При замене старого реле - используйте только оригинальные модели РТИ-6376 125-200А от IEK, так как габариты и контактные группы отличаются у конкурентов.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев и отказ.
• Если двигатель часто запускается - убедитесь, что реле успело остыть перед следующим пуском; при частых пусках рассмотрите вариант с электронным реле.
