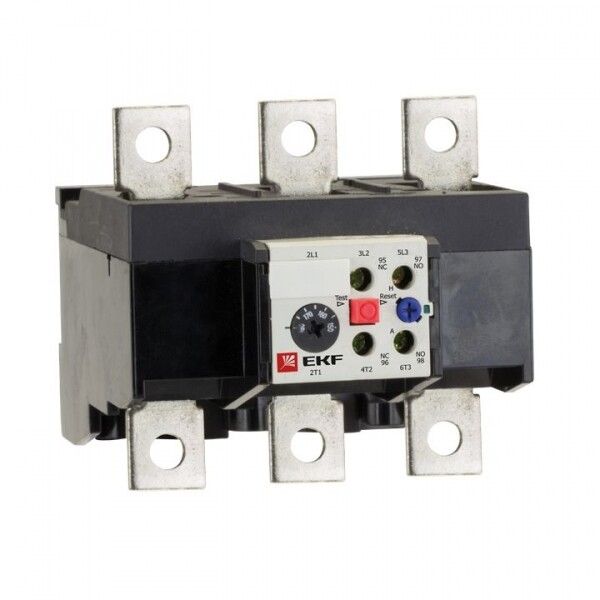

Реле тепловое РТЭ-4312 120-150А EKF PROxima | rel-4312-120-150

Реле тепловое РТЭ-4312 120-150А от EKF серии PROxima - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Устанавливается прямо на контакторы, обеспечивает надёжную работу в промышленных условиях с возможностью автоматического или ручного восстановления.

Назначение и область применения

Реле тепловое РТЭ-4312 120-150А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в составе пускателей на станках, насосах, вентиляторах, конвейерах и других установках с высокими пусковыми токами. Предназначен для работы в системах управления, где требуется надёжная термическая защита без необходимости частого обслуживания.

Технические характеристики

• Номинальный ток: 120–150 А - регулируемый диапазон для точной настройки под нагрузку двигателя;
• Номинальное напряжение: 400 В - совместимо с сетями 380/400 В переменного тока;
• Напряжение цепи управления: 220 В - работает с контактными катушками стандартного напряжения;
• Количество силовых полюсов: 3 - защита всех трёх фаз одновременно;
• Класс точности: 10 - соответствие ГОСТ Р 50030.4.1-2012, допустимая погрешность срабатывания +-10%;
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации и блокировки;
• Максимальное сечение кабеля: 25 мм2 - поддерживает крупные медные жилы;
• Степень защиты: IP20 - защита от прикосновений и твердых предметов, не предназначено для уличной или влажной среды;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью;
• Подключение: винтовое - надёжное соединение без специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или корпус контактора;
• Автоматический перезапуск: да - после остывания реле самостоятельно возвращает питание, если выбран этот режим;
• Гарантийный срок: 84 месяца - один из самых длинных в отрасли.

Совместимость и монтаж

Реле тепловое РТЭ-4312 120-150А проектировалось для прямого монтажа на контакторы серии EKF PROxima. Совместимо с большинством аналогичных устройств других производителей, если соблюдён посадочный размер и тип крепления. Для установки достаточно зафиксировать реле на DIN-рейке или на корпусе пускателя - никаких дополнительных адаптеров не требуется. Подключение проводов осуществляется через тарельчатые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жилы. Обязательно проверьте соответствие тока двигателя установленному пределу (120–150 А).

Безопасность и стандарты

Реле тепловое РТЭ-4312 120-150А соответствует требованиям ГОСТ Р 50030.4.1-2012, что гарантирует безопасность и согласованность с международными стандартами IEC 60947-4-1. Конструкция исключает самопроизвольное отключение при вибрациях. Прозрачная пломбируемая крышка предотвращает несанкционированную настройку - важно для объектов с ограниченным доступом. Кнопка TEST позволяет имитировать срабатывание без реальной перегрузки - удобно для тестирования системы перед запуском.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют гибко настраивать реакцию на перегрузку;
• Тарельчатые зажимы обеспечивают плотный контакт даже при многожильном проводе без опрессовки;
• Маркировочная площадка в комплекте - ускоряет идентификацию реле в распределительном шкафе;
• Высокий класс точности (10) снижает риск ложных срабатываний при колебаниях сети;
• Долгий срок службы благодаря качественным материалам и двухлетней гарантии (84 месяца).

Ограничения применения

• Не предназначен для однофазных двигателей - требует трёхфазной сети;
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать вне помещений или в сырых цехах без дополнительной оболочки;
• Не заменяет магнитный пускатель - используется только как дополнительное защитное устройство;
• Автоматический перезапуск может быть опасен при неустранённой причине перегрузки - рекомендуется применять ручной режим на критических участках;
• Не подходит для защиты двигателей с частотным преобразователем - для таких случаев нужны специализированные реле.

Примеры использования

• Защита насосов в системах водоснабжения - предотвращает выход из строя при заклинивании рабочего колеса;
• Конвейеры на пищевых производствах - останавливает ленту при перегрузке, пока оператор не устранит проблему;
• Вентиляционные установки в промзонах - защищает двигатель от перегрева при забитом фильтре;
• Оборудование для металлообработки - комбинируется с пускателями EKF PROxima для создания полноценной системы управления.

Практические советы

• Перед установкой обязательно выставьте токовый порог в соответствии с номиналом двигателя - используйте шкалу на корпусе реле;
• При использовании автоматического перезапуска контролируйте причины срабатываний - частые отключения указывают на проблемы в механике или питании;
• Проверяйте состояние контактов и зажимов каждые 6–12 месяцев - особенно в пыльных или вибрирующих средах;
• Используйте маркировочную этикетку сразу после монтажа - это экономит время при диагностике и ремонте;
• При замене старого реле сверьте токовые параметры - РТЭ-4312 120-150А не заменит модель с меньшим диапазоном без переоценки всей системы.
