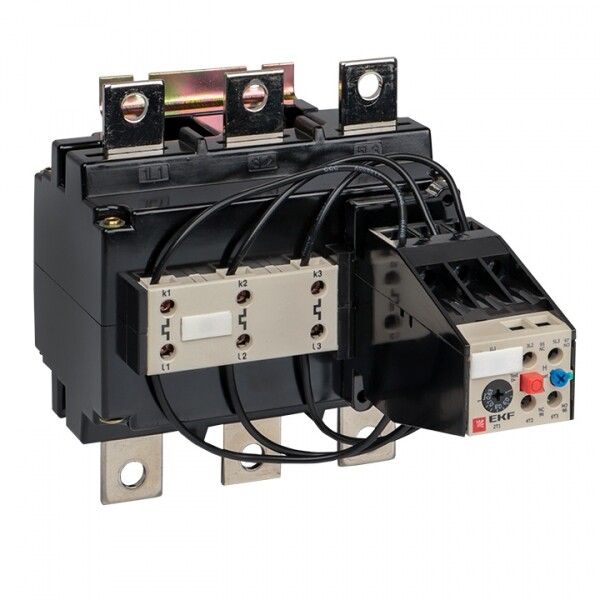

Реле тепловое РТЭ-53125 125-200А EKF PROxima | rel-53125-125-200

Реле тепловое РТЭ-53125 125-200А от EKF серии PROxima - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Устанавливается прямо на контакторы и обеспечивает надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Реле тепловое РТЭ-53125 125-200А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от отказа одной из фаз - ситуации, когда двигатель работает на двух фазах и перегревается. Применяется совместно с контактными аппаратами в системах управления электроприводами: насосах, вентиляторах, компрессорах, конвейерах, станках.

Технические характеристики

• Номинальный ток: 125–200 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя;
• Номинальное напряжение: 400 В - рассчитано на работу в сетях с линейным напряжением до 400 В переменного тока;
• Число силовых полюсов: 3 - соответствие трёхфазной сети; каждый полюс контролирует свою фазу;
• Напряжение цепи управления: 220 В - используется для коммутации сигнала от реле к контактору;
• Тип подключения: винтовое - надёжное соединение с кабелями сечением до 25 мм2;
• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ) - используются для передачи сигнала аварии в управляющую цепь;
• Класс точности: 10 - время срабатывания при перегрузке соответствует ГОСТ Р 50030.4.1-2012, обеспечивает выдержку времени перед отключением;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Автоматический перезапуск: да - после остывания реле самостоятельно восстанавливает цепь, что удобно для бесперебойных процессов;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Гарантийный срок: 84 месяца - один из самых длинных в отрасли, свидетельствует о высокой надёжности;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2012 - сертифицировано для применения в России и странах ЕАЭС.

Совместимость и монтаж

Реле тепловое РТЭ-53125 125-200А монтируется непосредственно на контакторы серии КМИ, КМД и аналогичные модели с подходящими креплениями. Подключение проводов осуществляется через винтовые зажимы - максимальное сечение кабеля 25 мм2. Для правильной установки важно соблюдать плотность затяжки винтов и использовать медные жилы без повреждений. Нельзя устанавливать реле рядом с источниками сильного нагрева или в местах с механическими воздействиями.

Безопасность и стандарты

Реле тепловое РТЭ-53125 125-200А соответствует требованиям ГОСТ Р 50030.4.1-2012, который определяет безопасность и функциональность тепловых реле для защиты электродвигателей. Класс точности 10 гарантирует, что при перегрузке в 1,2–1,5 раза от номинала реле сработает в пределах установленного временного интервала, исключая ложные срабатывания. Конструкция исключает доступ к токоведущим частям при закрытой крышке - уровень защиты IP20 достаточен для внутренней установки в щитах.

Преимущества

• Широкий диапазон тока (125–200 А) - одно устройство покрывает несколько мощностей двигателей, снижает необходимость запаса разных моделей;
• Автоматический перезапуск - минимизирует простои в технологических процессах без участия оператора;
• Высокая долговечность - гарантия 84 месяца указывает на качество материалов и сборки;
• Простота интеграции - легко устанавливается на стандартные контакторы без дополнительных переходников;
• Наличие обоих типов контактов (НО и НЗ) - позволяет гибко проектировать системы сигнализации и управления.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требует трёхфазного питания;
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне электрошкафа или в сырых средах;
• Автоматический перезапуск может быть опасен при постоянных перегрузках - рекомендуется проверять причину срабатывания перед включением;
• Не имеет ручного отключения - для обслуживания требуется отключить питание всей цепи;
• Не подходит для защиты двигателей с частотным преобразователем - такие системы требуют специализированных реле.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номиналом 160 А;
• Обеспечение безопасности насосной группы в системе водоснабжения при скачках нагрузки;
• Контроль работы конвейера на пищевом производстве с периодическими перегрузками;
• Подключение к контактору КМИ-125 в распределительном шкафе цеха.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 125–200 А, иначе защита будет некорректной;
• Настройте ток срабатывания по шкале реле в соответствии с паспортом двигателя - не используйте максимальное значение без необходимости;
• При использовании в холодных помещениях (ближе к −40 C) убедитесь, что реле успело прогреться до рабочей температуры перед первым пуском;
• Если реле часто срабатывает - проверьте баланс фаз, состояние кабелей и наличие механических препятствий в механизме двигателя;
• При замене старого реле - убедитесь, что новый экземпляр РТЭ-53125 125-200А имеет те же параметры тока и тип контактов.
