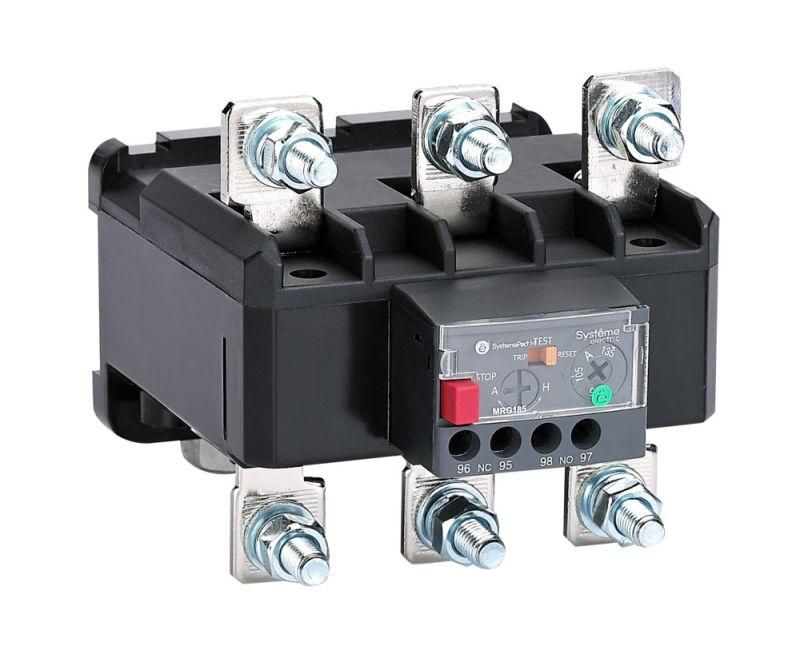

Реле перегрузки тепловое MRG F185 120-150A SE MRG185150 APC

Реле перегрузки тепловое MRG F185 120-150A от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrg185150 рассчитан на работу в паре с контакторами серии MC1G и устанавливается прямо под ними, обеспечивая компактную и надёжную схему управления.

Назначение и область применения

Тепловое реле MRG F185 120-150A защищает электродвигатели от повреждений, вызванных длительным превышением допустимого тока. Оно реагирует на перегрев обмоток двигателя, возникающий из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Работает исключительно в связке с контакторами серии MC1G - как часть модульной системы SystemePact.

Технические характеристики

• Номинальный ток реле: 185 А
• Диапазон регулирования тока срабатывания: 120–150 А
• Класс срабатывания: 10 (время отключения при 7,2-кратном токе - 4–10 секунд)
• Метод подключения: винтовые зажимы
• Способ монтажа: непосредственно под контактором MC1G
• Серия: SystemePact MRG

Класс 10 означает, что реле выключит двигатель через 4–10 секунд после достижения тока в 7,2 раза выше установленного порога - это соответствует требованиям к защите двигателей с высокой инерцией.

Совместимость и монтаж

MRG F185 120-150A проектировалось как модульная часть системы SystemePact. Установка возможна **только** на контакторы серии MC1G - другие модели не поддерживают механическую и электрическую совместимость. Монтаж выполняется без дополнительных креплений: реле просто вставляется в гнездо под контактором. Подключение проводов осуществляется через винтовые зажимы - требует затяжки моментом до 0,5 Нм. Перед монтажом проверьте соответствие тока нагрузки диапазону 120–150 А.

Преимущества

• Интеграция с контактными элементами MC1G снижает количество соединений и уменьшает риск отказа.
• Удобная регулировка тока срабатывания - шкала доступна без демонтажа устройства.
• Стандартный форм-фактор позволяет заменить аналогичные реле других производителей без переделки щита.
• Высокая надёжность механической связи между реле и контактором - минимизированы вибрационные потери контакта.

Ограничения применения

• Не работает автономно - обязательно требуется контактор MC1G.
• Не предназначен для защиты однофазных двигателей или оборудования с частотным преобразователем - для таких задач нужны электронные термореле.
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную перевести рычаг в положение “Reset”.
• Не рекомендовано применение в средах с постоянными ударными нагрузками или температурой ниже -25C и выше +60C.

Примеры использования

• Конвейерная лента на пищевом производстве - предотвращает выход из строя двигателя при забивании ленты продуктом.
• Циркуляционный насос в системе отопления - защищает от работы при заклинившем роторе.
• Воздушный компрессор - отключает питание при длительном пуске из-за повышенного давления в баке.

Практические советы

• Перед установкой убедитесь, что рабочий ток двигателя попадает в диапазон 120–150 А - иначе реле будет либо нечувствительным, либо ложно срабатывать.
• Настройте ток срабатывания на 90–95% от номинального тока двигателя - это даёт запас по перегрузкам без риска преждевременного отключения.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контакта вызывает нагрев и ложные срабатывания.
• Замена реле MRG F185 120-150A возможна без перепрошивки или изменения схемы - он является прямым аналогом старых версий серии MRG.
