Реле тепловое для контакторов 120А-185А 120А-150А РТ-02 | 23506DEK DEKraft APC

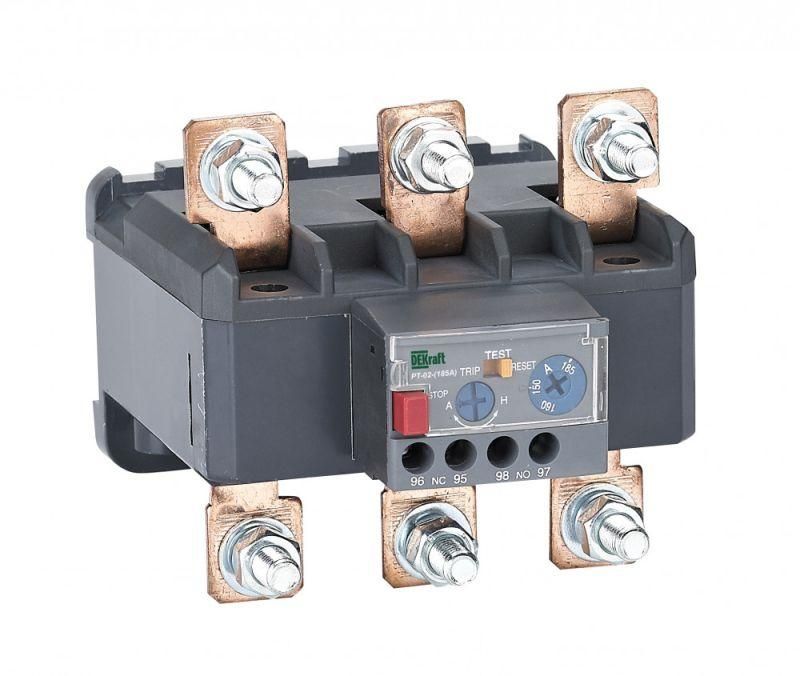

Тепловое реле РТ-02 от DEKRAFT предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами КМ-102 и другими аналогичными моделями, рассчитано на рабочий ток до 150 А и имеет надежную механическую конструкцию для прямой установки.

Назначение и область применения

Реле тепловое РТ-02 защищает электромоторы и силовые цепи от повреждений из-за:

• Перегрузки - когда ток превышает допустимый уровень;
• Асимметрии фаз - неравномерного потребления тока между фазами;
• Затяжного пуска - слишком долгого набора оборотов двигателя;
• Заклинивания ротора - когда двигатель не может вращаться, но остаётся под напряжением.

Используется в системах управления промышленным оборудованием: насосах, компрессорах, конвейерах, вентиляционных установках и станках с частым запуском/остановкой.

Технические характеристики

• Номинальный ток: 150 А - максимальная нагрузка, которую реле способно контролировать; регулируемые уставки - от 120 до 150 А.
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Класс расцепления: 10 - время срабатывания при двукратном превышении тока составляет 4–10 секунд, что позволяет выдерживать кратковременные пусковые импульсы.
• Количество контактов: 1 пара нормально замкнутых (НО) - используется для сигнализации или отключения цепи управления.
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение - гибкая установка в щите.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов.
• Гарантия: 3 года - подтверждает качество сборки и материалов.

Совместимость и монтаж

Реле РТ-02 специально спроектировано для установки на контакторы серии КМ-102 от DEKRAFT. Однако благодаря стандартизированному креплению, его можно использовать и с контактными аппаратами других производителей, если они имеют совпадающие посадочные размеры и тип крепления.

Установка выполняется либо прямо на корпус контактора, либо отдельно на DIN-рейку внутри распределительного шкафа. Для правильной работы необходимо соблюдать рекомендованную плотность монтажа - не располагать рядом устройства с высоким тепловыделением.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим международным стандартам на тепловые реле. Конструкция исключает самопроизвольное срабатывание при внешних воздействиях, таких как удары, вибрации или колебания температур окружающей среды в пределах эксплуатационных норм.

Преимущества

• Два режима восстановления после срабатывания - ручной и автоматический - позволяют выбрать оптимальный вариант в зависимости от типа оборудования и требований безопасности.
• Высокая точность срабатывания в заданном диапазоне токов (120–150 А) снижает риск ложных отключений.
• Стандартный винтовой контакт - удобен для обслуживания и ремонта без специального инструмента.
• Устойчивость к перепадам температуры и влаги делает устройство пригодным для использования в условиях производства.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 150 А - требуется использование более мощного реле.
• Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц.
• Не следует применять в местах с повышенной взрывоопасностью или агрессивной химической средой - отсутствуют сертификаты ATEX или IP65+.
• Автоматическое возобновление работы не рекомендуется для оборудования, где аварийная остановка должна быть обязательной (например, в опасных зонах).

Примеры использования

• Защита асинхронного двигателя 11 кВт на конвейере с частыми пусками.
• Контроль нагрева насоса в системе водоснабжения при заклинивании крыльчатки.
• Подключение к контактору КМ-102 в распределительном щите станции водоочистки.
• Обеспечение безопасной работы вентилятора в помещении с ограниченным доступом - ручной сброс предотвращает случайный запуск.

Практические советы

• Настройте уставку точно по номинальному току двигателя - лучше немного ниже, чем выше, чтобы гарантировать защиту.
• Проверьте соответствие посадочных размеров перед установкой на контактор другой марки - даже маленький перекос может вызвать плохой контакт.
• Выбирайте режим “ручной” сброс, если оборудование находится в труднодоступной зоне - так вы сможете лично удостовериться в причине отключения.
• При использовании в холодных помещениях учтите возможное увеличение времени срабатывания - теплоноситель в бimetalлической пластине реагирует медленнее при низких температурах.
• Регулярно осматривайте винтовые зажимы - ослабление контакта может привести к перегреву и выходу реле из строя.
