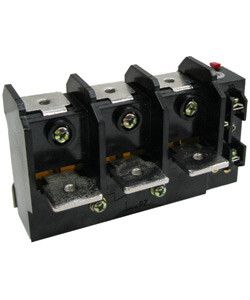

Реле электротепловое токовое РТТ-326 160А 136.0..160.0А - ET512153 Электротехник

Реле электротепловое токовое РТТ-326 160А 136.0..160.0А 660В/50Гц 1з+1р ручной возврат IP00 УХЛ4 - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Произведено компанией Электротехник, артикул et512153. Подходит для установки в пускателях и щитах управления промышленным оборудованием.

Назначение и область применения

Реле электротепловое токовое РТТ-326 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в системах управления электроприводами на предприятиях: насосах, вентиляторах, конвейерах, компрессорах, станках. Работает в сетях переменного тока до 660 В, 50 Гц, либо постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 160 А
• Диапазон регулирования тока срабатывания: 136–160 А
• Максимальное рабочее напряжение: 660 В переменного тока
• Напряжение цепи управления: 380 В
• Количество полюсов: 3 (трёхфазная защита)
• Род тока: переменный (AC), совместимо с постоянным (DC) до 440 В
• Исполнение: нереверсивное - не поддерживает реверс двигателя
• Тип присоединения: винтовые зажимы
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Количество контактных групп: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Функция перезапуска: да - после срабатывания можно включить вручную
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы при повышенной влажности
• Температурная компенсация: есть - автоматически учитывает изменения окружающей температуры

Совместимость и монтаж

Реле электротепловое токовое РТТ-326 устанавливается непосредственно на DIN-рейку или жестко крепится к панели. Для подключения используются винтовые зажимы - провода должны иметь сечение, соответствующее току 160 А (обычно 25–35 мм2 медного провода). Обязательно соблюдать момент затяжки винтов - не переусердствовать, чтобы не повредить контакты. Контактные группы (1з+1р) подключаются в цепь управления пускателя - они размыкают питание катушки при перегрузке. Монтаж допускается только внутри электрошкафа или другого закрытого корпуса из-за отсутствия защиты IP00.

Безопасность и стандарты

Реле электротепловое токовое РТТ-326 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9097. Имеет сертификат соответствия для промышленного оборудования. Температурная компенсация обеспечивает стабильную работу при колебаниях температуры от −25C до +40C. Нельзя использовать вне герметичных шкафов - риск поражения током и попадания сторонних предметов внутрь устройства.

Преимущества

• Высокая точность срабатывания благодаря температурной компенсации - не ложные срабатывания при нагреве шкафа
• Устойчивость к скачкам напряжения в сети - надёжно работает даже при нестабильном питании
• Простой ручной возврат - оператор видит причину отключения и может проверить двигатель перед запуском
• Совместимость с большинством стандартных пускателей и контакторов
• Долгий срок службы - механическая конструкция без электроники снижает вероятность отказа

Ограничения применения

• Не подходит для защиты однофазных двигателей - только трёхфазные
• IP00 - нельзя устанавливать на открытом воздухе или во влажных помещениях без корпуса
• Не имеет автоповторного включения - требуется ручное включение после срабатывания
• Не защищает от короткого замыкания - обязательно нужна дополнительная защита (плавкий предохранитель или автомат)
• Запрещён монтаж рядом с источниками сильного тепла - влияет на точность срабатывания

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения
• Контроль нагрузки на конвейере в пищевой промышленности
• Обеспечение безопасности вентилятора в HVAC-системе
• Подключение в составе пускателя ПМЛ или ПМА для станков ЧПУ
• Интеграция в распределительные щиты на заводах с высокими требованиями к надёжности

Практические советы

• Настройте ток срабатывания ближе к номинальному току двигателя - используйте диапазон 136–160 А, но не выше 155 А, если двигатель не рассчитан на максимальную нагрузку
• Проверьте соответствие сечения проводов - при 160 А используйте минимум 25 мм2 меди
• После срабатывания всегда проверяйте двигатель на перегрев, заклинивание или обрыв фазы - реле не определяет причину, только факт перегрузки
• Не устанавливайте рядом с мощными преобразователями частоты - помехи могут вызвать ложные срабатывания
• При использовании в условиях низких температур (менее −10C) дайте реле адаптироваться к температуре перед первым включением
• Регулярно осматривайте винтовые зажимы - окисление или ослабление контакта приведёт к перегреву и выходу из строя
