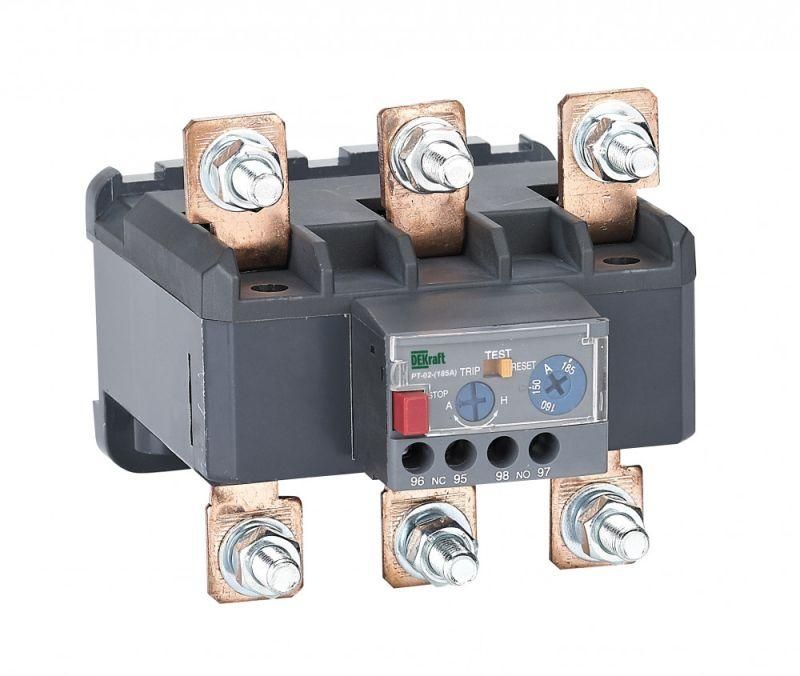

Реле тепловое для контакторов 120А-185А 130А-160А РТ-02 | 23507DEK DEKraft APC

Реле тепловое РТ-02 для контакторов 120А-185А, 130А-160А от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-102 и аналогичные модели других производителей, обеспечивает надежную работу в промышленных системах с током до 160 А.

Назначение и область применения

Реле тепловое РТ-02 для контакторов 120А-185А, 130А-160А защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• затяжного пуска двигателя;
• заклинивания ротора.

Используется в системах управления промышленным оборудованием: насосах, компрессорах, конвейерах, вентиляторах, станках. Применяется совместно с контакторами КМ-102 и другими моделями с подходящими габаритами и токовой нагрузкой.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон уставок: 130–160 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку.
• Класс расцепления: Class 10 - время срабатывания при перегрузке 7,2×I_n составляет 4–10 секунд; обеспечивает баланс между быстродействием и отказом от ложных срабатываний при пусковых токах.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепями аварийного отключения.
• Тип присоединения: винтовое - надежное и проверенное соединение проводов, требует правильного момента затяжки.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно устанавливать прямо на контактор или отдельно на DIN-рейку/панель.
• Гарантия: 36 месяцев - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Реле тепловое РТ-02 для контакторов 120А-185А, 130А-160А проектировалось для работы с контактными аппаратами КМ-102, но также совместимо с другими сериями, имеющими аналогичные крепежные и электрические параметры. Убедитесь, что посадочные размеры и расположение клемм совпадают.

При монтаже:

• Подключите фазные провода через винтовые зажимы - плотно затяните, но без перекручивания жил.
• Не допускайте механических напряжений на корпусе - они влияют на точность срабатывания.
• При обособленном размещении используйте DIN-рейку и соблюдайте минимальные зазоры между приборами.
• Установите реле в условиях, исключающих воздействие прямого солнечного света и высокой температуры окружающей среды выше 40 C.

Безопасность и стандарты

Реле тепловое РТ-02 для контакторов 120А-185А, 130А-160А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.5.1. Произведено в соответствии с международными стандартами безопасности для электрооборудования низкого напряжения. Сертифицировано для применения в промышленных сетях переменного тока до 690 В.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания в зависимости от типа оборудования и условий эксплуатации.
• Высокая точность срабатывания благодаря классу 10 - минимизирует риск ложных отключений при пуске двигателей.
• Стандартная конструкция - легко заменить на аналоги других брендов при необходимости.
• Долгий срок службы - гарантия 3 года подтверждает надежность материалов и сборки.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использовать предохранители или автоматы с функцией КЗ.
• Не работает при постоянном токе - только для переменного тока частотой 50/60 Гц.
• Чувствителен к внешней температуре - при работе в сильно нагреваемых помещениях возможны погрешности в срабатывании; рекомендуется применять с компенсацией температуры или в контролируемых условиях.
• Не подходит для нагрузок ниже 130 А - уставка не регулируется ниже указанного диапазона.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере с пуском под нагрузкой.
• Контроль перегрузки насосной станции с частыми включениями.
• Обеспечение безопасной работы воздушного компрессора в цеху с колеблющимися напряжениями сети.
• Система управления вентиляционным агрегатом в логистическом комплексе.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 130–160 А - выбирайте реле с учетом реального рабочего тока, а не номинала двигателя.
• Настройте уставку на 10–15 % выше пускового тока, чтобы избежать ложных срабатываний при запуске.
• При использовании в автоматическом режиме повторного включения убедитесь, что причина перегрузки устранена - иначе возможны многократные отключения и повреждение оборудования.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно в пыльных или влажных средах.
• При замене старого реле - сверьте тип, ток и класс расцепления. РТ-02 от DEKraft может заменить аналоги от Schneider, ABB, Legrand, если параметры совпадают.
