Реле тепловое токовое РТТ-326П 153-180А УХЛ4 - ET515874 Электротехник

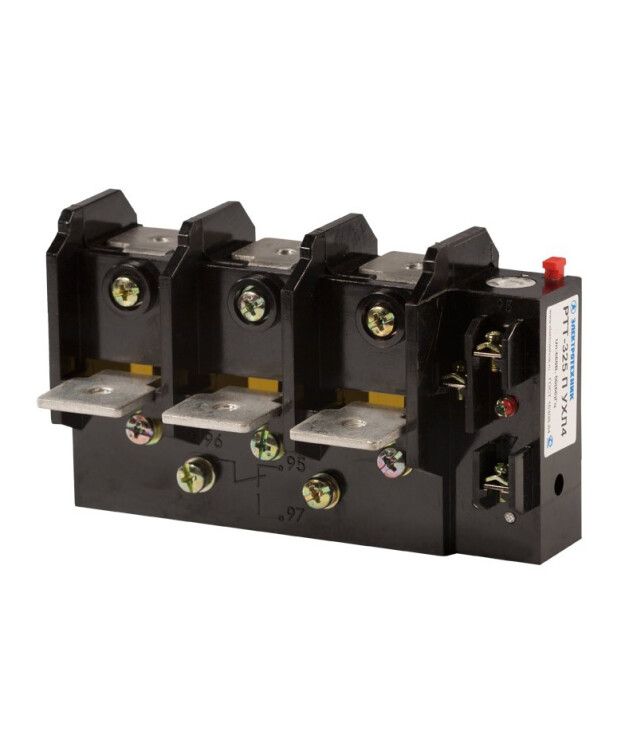

Реле тепловое токовое РТТ-326П УХЛ4 153-180А 660В/50Гц 1з+1р ручной возврат IP00 от бренда Электротехник предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и температурной компенсацией, подходящее для установки в системах управления электроприводами на промышленном оборудовании.

Назначение и область применения

Реле тепловое токовое РТТ-326П УХЛ4 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Его используют в составе схем управления электроприводами в цепях переменного тока до 660 В и частотой 50 Гц. Также допускается применение в цепях постоянного тока до 440 В. Подходит для оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков.

Технические характеристики

• Номинальный ток: 180 А - максимальный ток, при котором реле не срабатывает в нормальном режиме;
• Максимальное рабочее напряжение: 660 В - предельное напряжение в силовой цепи;
• Род тока: переменный (AC), 50 Гц - оптимизировано для сетей в России и странах СНГ;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя;
• Напряжение цепи управления: 380 В - требует питания управляющей цепи именно этого уровня;
• Тип подключения: винтовое - надёжное соединение проводов через зажимы;
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в закрытом корпусе или щите;
• Количество переключающих контактов: 0 - реле не имеет собственных выходных контактов для коммутации нагрузки; используется совместно с контактором;
• Способ монтажа: непосредственное крепление - монтируется прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да - после срабатывания можно включить двигатель вручную;
• Тип исполнения: нереверсивное - работает только в одном направлении, не предназначен для реверса двигателя;
• Исполнение по климату: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.

Совместимость и монтаж

Реле тепловое токовое РТТ-326П УХЛ4 не заменяет контактор - оно лишь сигнализирует о перегрузке и размыкает цепь управления. Для полноценной защиты необходимо использовать его вместе с магнитным пускателем. Монтаж выполняется на DIN-рейку или жестко к плоской поверхности. Кабели подключаются к винтовым зажимам - затяжка должна быть достаточной, чтобы исключить нагрев в месте контакта. Обязательно проверьте соответствие номинального тока двигателя значению 180 А - при меньших значениях возможны ложные срабатывания, при больших - отказ защиты.

Безопасность и стандарты

Реле соответствует требованиям к защите электродвигателей по ГОСТ Р 50030.4.1 и ГОСТ 9097. Применение в цепях до 660 В и 380 В управления гарантирует безопасность при работе в промышленных условиях. Однако из-за степени защиты IP00 запрещается установка в открытых местах, на улице или в сырых помещениях без дополнительной защиты корпуса.

Преимущества

• Температурная компенсация - снижает влияние окружающей температуры на точность срабатывания;
• Ручной возврат - исключает самопроизвольный запуск оборудования после аварии, повышает безопасность персонала;
• Высокая надёжность механической части - долгий срок службы даже при частых перегрузках;
• Универсальное напряжение управления 380 В - совместимо с большинством промышленных пускателей;
• Простота обслуживания - доступ к контактам и регулировкам при необходимости.

Ограничения применения

• Не применяется в цепях с частотой выше 60 Гц - не сертифицировано для частотных преобразователей;
• Не подходит для однофазных двигателей - только для трёхфазных;
• IP00 требует обязательной установки внутри распределительного шкафа;
• Отсутствие переключающих контактов - нельзя использовать как самостоятельное коммутирующее устройство;
• Не рекомендовано для частых пусков (более 6–8 раз в час) - риск перегрева элементов термореле.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 110 кВт в цеху;
• Контроль перегрузки насоса в системе водоснабжения завода;
• Обеспечение безопасности конвейера на пищевом производстве;
• Часть схемы управления вентиляционной установки в ЛВЦ.

Практические советы

• Выбирайте реле тепловое токовое РТТ-326П УХЛ4 с номиналом, близким к току двигателя - лучше на 5–10% выше, чем ниже;
• Проверяйте правильность подключения фаз - неверная последовательность может вызвать некорректную работу;
• После срабатывания дождитесь остывания элементов перед ручным возвратом - обычно 5–15 минут;
• Не используйте в средах с высокой запылённостью - даже в шкафу нужна периодическая очистка;
• Заменяйте реле при частых срабатываниях без видимой причины - возможно, износ теплового элемента.
