Реле электротепловое токовое РТТ12-160 63-84А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP00, тепловое - ET051528 Электротехник

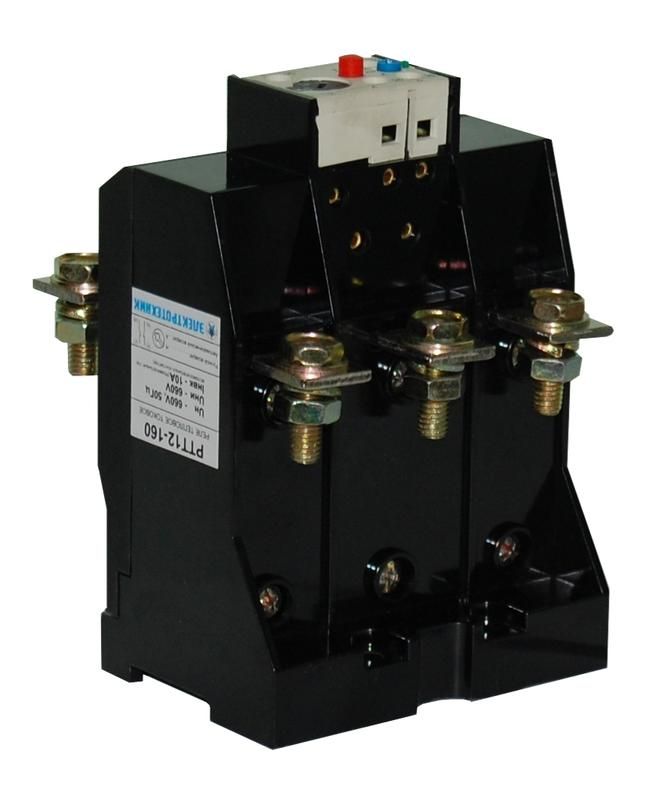

Реле тепловое токовое РТТ12-160 63-84А от бренда Электротехник - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз, рассчитанное на работу в промышленных системах управления с напряжением до 660 В. Артикул et051528 соответствует модели с токовым диапазоном 63–84 А и возможностью автоматического и ручного возврата.

Назначение и область применения

Реле тепловое токовое РТТ12-160 63-84А защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в схемах управления электроприводами: насосах, вентиляторах, конвейерах, компрессорах, станках. Подходит для установки в щитах управления, где требуется надёжная термическая защита без сложной электроники.

Технические характеристики

• Токовый диапазон: 63–84 А - регулируемый порог срабатывания, соответствует классической шкале для средних мощностей двигателей;
• Номинальное напряжение: до 660 В переменного тока (50 Гц), также допускается работа в цепях постоянного тока до 440 В;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - позволяет подключить сигнализацию и отключение;
• Тип возврата: автоматический и ручной - можно выбрать режим восстановления после срабатывания;
• Степень защиты: IP00 - нет внешней защиты, требует установки внутри корпуса или щита;
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, устойчиво к влажности и запылённости в закрытых помещениях;
• Имеет температурную компенсацию - снижает влияние окружающей температуры на точность срабатывания.

Совместимость и монтаж

Реле тепловое токовое РТТ12-160 63-84А устанавливается совместно с контактными аппаратами (например, магнитными пускателями) в распределительных щитах. Кабельные жилы подключаются к верхним и нижним зажимам - соблюдайте рекомендованное усилие затяжки. Для работы с автоматическим возвратом необходимо обеспечить отключение питания на время остывания элемента. Монтаж выполняется на DIN-рейку шириной 35 мм - стандартный формат для промышленных щитов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для тепловых реле. Наличие температурной компенсации повышает безопасность при колебаниях температуры окружающей среды. Не предназначен для защиты однофазных нагрузок или электронных устройств.

Преимущества

• Высокая надёжность механической конструкции - нет электронных компонентов, которые могут выйти из строя;
• Точная настройка тока срабатывания в пределах 63–84 А - идеально для двигателей мощностью около 15–30 кВт;
• Возможность выбора режима возврата - гибкость в организации аварийного отключения и восстановления;
• Температурная компенсация минимизирует ложные срабатывания при изменении температуры в щите.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 исключает использование на открытом воздухе или в сырых местах;
• Не подходит для защиты двигателей с высокими пусковыми токами без согласования времени срабатывания - может сработать при нормальном пуске;
• Не используется в сетях с частотой выше 60 Гц - ограничено конструкцией нагревательного элемента;
• Требует периодической проверки - со временем может происходить старение биметаллической пластины, что влияет на точность.

Примеры использования

• Защита двигателя воздушного компрессора 22 кВт в заводском цехе;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Автоматическое отключение насоса при перегрузке в системе водоснабжения;
• Частичная защита в составе пускателя ПМЛ или ПМА с аналогичным токовым классом.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 63–84 А - выбирайте реле с запасом по току, но не более чем на 10 %;
• При использовании ручного возврата убедитесь, что оператор имеет доступ к кнопке сброса; при автоматическом - контролируйте температуру вокруг устройства;
• Не устанавливайте рядом с источниками тепла - даже с компенсацией перегрев может вызвать ложное срабатывание;
• Замена реле теплового токового РТТ12-160 63-84А должна проводиться с отключением питания - даже при отключенном контакторе есть опасность напряжения на входе;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может привести к отказу сигнализации.
