Реле перегрузки тепловое РТЛ-3200-2-200А-(125-200А)-УХЛ4 | 295273 КЭАЗ

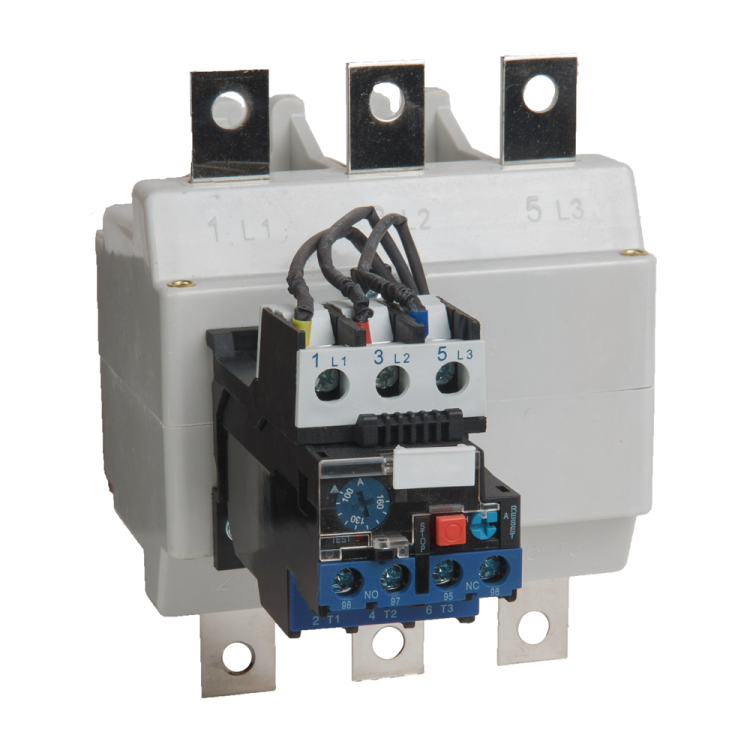

Реле перегрузки тепловое РТЛ-3200-2-200А (125-200А) УХЛ4 от КЭАЗ предназначено для защиты электродвигателей от перегрузок и длительного превышения тока. Это надёжное устройство из серии РТЛ, рассчитанное на работу в условиях умеренного и холодного климата, и применяется в паре с магнитными пускателями в системах управления приводами.

Назначение и область применения

Реле перегрузки тепловое РТЛ-3200-2-200А (125-200А) УХЛ4 защищает электродвигатели от повреждений, вызванных длительной перегрузкой - например, при заклинивании механизма, снижении напряжения или неправильном подборе мощности. Его используют в цепях переменного тока частотой 50–60 Гц. Подходит для установки в панелях управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 200 А - максимальный ток, который реле может коммутировать без срабатывания;
• Диапазон регулировки: 125–200 А - можно настроить порог срабатывания в этом интервале;
• Количество полюсов: 3 - контролирует все три фазы трёхфазного двигателя;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации или отключения;
• Класс защиты: 10A - время срабатывания при 7,2-кратной перегрузке составляет 2–10 секунд, что соответствует требованиям IEC 60947-4-1;
• Степень защиты корпуса: IP00 - нет защиты от пыли и воды; требует установки внутри щита или корпуса;
• Способ монтажа: обособленное размещение - устанавливается отдельно от пускателя, обычно на DIN-рейку;
• Тип присоединения: винтовое - провода крепятся болтами, обеспечивает надёжный контакт;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-3200-2-200А (125-200А) УХЛ4 совместимо с пускателями серий ПМЛ, ПМА, ПМ12 и другими, имеющими стандартную посадочную площадку. Монтируется на DIN-рейку шириной 35 мм. Для подключения используйте кабель сечением 16–50 мм2 - в зависимости от условий прокладки и температуры окружающей среды. Обязательно проверьте соответствие номинала двигателя установленному пределу тока (125–200 А). После монтажа выполните пробный запуск и убедитесь, что реле не срабатывает при штатной нагрузке.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-3200-2-200А (125-200А) УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применение устройства в соответствии с инструкцией исключает риск возгорания от перегрева обмоток двигателя. Однако из-за степени защиты IP00 использование вне электрического шкафа недопустимо - открытые токоведущие части находятся под напряжением.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизированы ложные срабатывания;
• Удобная регулировка тока срабатывания - позволяет адаптировать реле под конкретный двигатель;
• Наличие двух контактов - даёт возможность использовать одно для аварийного отключения, второе - для световой/звуковой сигнализации;
• Изготовление на КЭАЗ - гарантия качества и долговечности комплектующих;
• Поддержка работы в суровых климатических условиях - идеально для промышленных объектов в регионах с зимними температурами.

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током (например, компрессоров) без предварительной настройки времени задержки;
• IP00 - нельзя устанавливать во влажных, пыльных или открытых зонах - обязательно требуется герметичный шкаф;
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную перевести рычаг в положение “Reset”;
• Не подходит для постоянного контроля тока - только для защиты от длительных перегрузок, а не для мгновенных КЗ.

Примеры использования

• Защита двигателя насоса в системе водоснабжения с номиналом 180 А;
• Контроль тока в приводе конвейера на пищевом производстве;
• Связка с пускателем ПМЛ-200 в распределительном щите станции обслуживания;
• Автоматизация системы вентиляции в холодильном цехе при температуре −25C.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном регулировки реле - он должен попадать в 125–200 А;
• При использовании в условиях частых пусков увеличьте выставленный ток на 10–15%, чтобы избежать ложных срабатываний;
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - возможна усадка проводов;
• Не устанавливайте рядом с источниками тепла - нагрев корпуса может сместить порог срабатывания;
• При замене аналога - убедитесь, что новый экземпляр РТЛ-3200-2-200А (125-200А) УХЛ4 имеет ту же класс защиты (10A) и тип контактов.
