Реле тепловое для контакторов 120А-185А 150А-185А РТ-02 | 23508DEK DEKraft APC

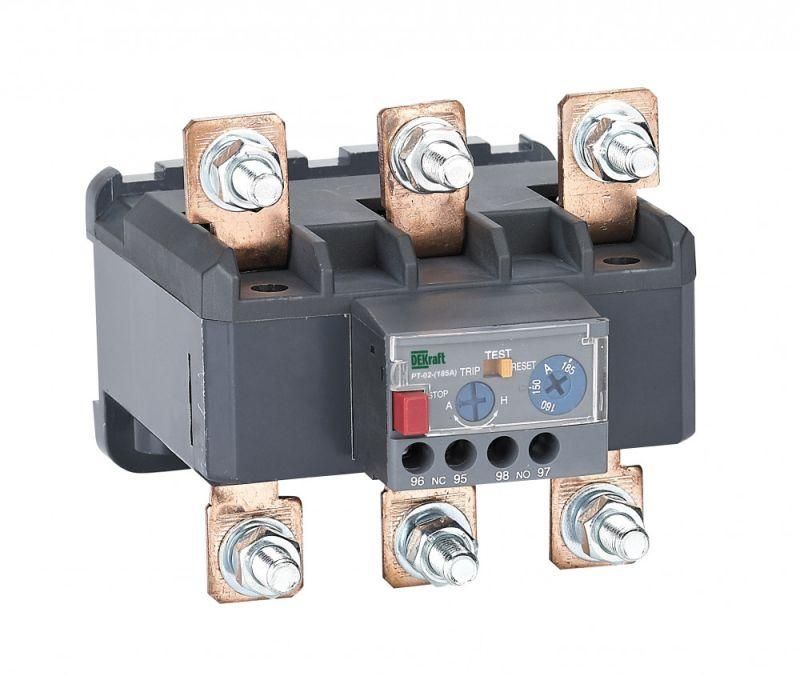

Тепловое реле РТ-02 от DEKraft предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами КМ-102 и другими аналогичными моделями, обеспечивая надежную работу в промышленных системах. Артикул 23508dek - это конкретная версия реле с номиналом 185 А и регулируемой уставкой 150–185 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и нагрузочные цепи от повреждений, вызванных длительным превышением допустимого тока. Оно реагирует на такие условия, как:

• перегрузка двигателя;
• асимметрия напряжения между фазами;
• заклинивание ротора;
• продолжительный пуск (затянутый запуск).

Устройство используется в системах управления промышленным оборудованием: насосах, компрессорах, конвейерах, вентиляционных установках и станках с асинхронными двигателями. Подключается последовательно с контактором КМ-102, но также совместимо с аналогичными изделиями других производителей.

Технические характеристики

• Номинальный ток: 185 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон уставок: 150–185 А - можно настроить порог срабатывания в этом интервале под нужды конкретного двигателя.
• Класс расцепления: 10 - время срабатывания при перегрузке в 7,2×номинала составляет 4–10 секунд; обеспечивает достаточную задержку при пусковых токах.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Количество нормально замкнутых контактов: 1 - сигнал о срабатывании передаётся в цепь управления (например, для отключения питания или сигнализации).
• Тип присоединения: винтовое - надёжное механическое соединение с проводниками до 25 мм2.
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение - гибкая установка в щите.
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы серии КМ-102. Его корпус имеет стандартизованные крепёжные элементы, обеспечивающие плотное и безопасное соединение. Также устройство совместимо с контактными аппаратами других брендов, если они имеют аналогичную посадочную площадку и шаг крепления.

При монтаже важно соблюдать следующее:

• Подключение силовых проводов выполняется через винтовые зажимы - затяжка должна быть равномерной, без излишнего усилия.
• Если реле установлено отдельно от контактора, используйте шины или кабельные сборки с минимальной длиной участков между реле и контактором.
• Не допускается установка рядом с источниками высоких температур - влияние внешней теплоты может исказить показания термочувствительного механизма.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для электрооборудования низкого напряжения. Конструкция обеспечивает электробезопасность при работе в сетях до 690 В переменного тока. Отсутствие открытых токоведущих частей после установки снижает риск поражения током.

Преимущества

• Высокая точность срабатывания благодаря двухкомпонентному биметаллическому элементу.
• Два режима самовозврата - ручной и автоматический - позволяют адаптировать реакцию системы под тип оборудования и требования безопасности.
• Стандартная форма корпуса и крепления - легко заменить при необходимости без доработки щита.
• Индикация срабатывания - видимый рычаг положения позволяет быстро определить причину отключения.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требует обязательной установки предохранителей или автоматических выключателей.
• Не работает при постоянном токе - только для переменного тока 50/60 Гц.
• Запрещена работа при температуре окружающей среды ниже –25 C и выше +60 C - возможны сбои в чувствительности.
• Не рекомендуется использовать в условиях сильной вибрации без дополнительной амортизации - может привести к ложным срабатываниям.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения мощностью 110 кВт (ток ~180 А).
• Контроль перегрузки вентилятора на промышленной печи с пуском под нагрузкой.
• Обеспечение отказоустойчивости конвейерной линии в пищевой промышленности.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону уставок 150–185 А. Для двигателей с меньшим током выбирайте другую модель реле.
• Настройку уставки выполняйте при отключенном питании - используйте специальный регулятор на лицевой панели.
• При использовании режима автоматического восстановления убедитесь, что причина перегрузки устранена - иначе возможны многократные отключения и повреждение оборудования.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно в пыльных или влажных помещениях.
• При замене старого реле на новое - сверьте номер модели и артикул 23508dek, чтобы не допустить неверной уставки.
