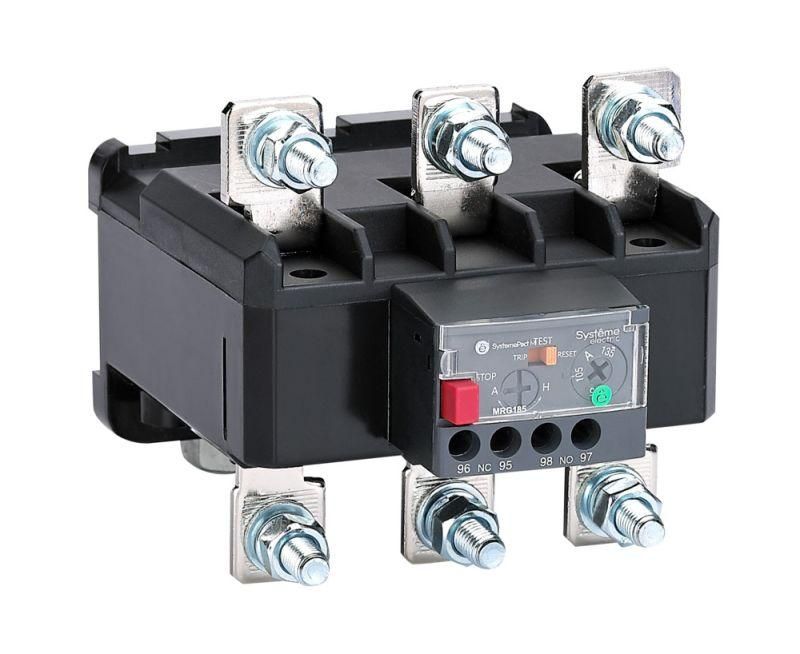

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F185 150-185A КЛАСС 10 | MRG185185 SE APC

Тепловое реле перегрузки MRG F185 150-185A класс 10 SE - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Разработано для прямой установки под контакторы серии MC1G, обеспечивает надёжную работу в промышленных системах с током до 185 А. Бренд Systeme Electric, артикул mrg185185.

Назначение и область применения

Тепловое реле MRG F185 150-185A класс 10 SE защищает трёхфазные электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• продолжительным временем пуска.

Используется в паре с контакторами серии MC1G. Применяется на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 185 А - максимальный ток, который реле может контролировать без срабатывания.
• Диапазон регулирования: 150–185 А - можно настроить чувствительность под реальный ток двигателя в этом интервале.
• Класс точности: 10 - время срабатывания при перегрузке в 6 раз выше номинала не более 20 секунд; соответствует требованиям IEC 60947-4-1.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этой величины.
• Количество силовых полюсов: 3 - реле контролирует все три фазы одновременно.
• Переключающий контакт: 1 нормально замкнутый (NC) - используется для отключения управления двигателем при срабатывании.
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное соединение без необходимости специальных инструментов.
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор, не требует дополнительных креплений.
• Гарантийный срок: 24 месяца - подтверждает высокую надёжность сборки.

Совместимость и монтаж

Тепловое реле MRG F185 150-185A класс 10 SE проектировалось для совмещения с контакторами MC1G. Установка происходит в один шаг: реле просто вставляется в посадочное место под контактором. Подключение проводов осуществляется через винтовые зажимы - затягивайте их моментом, указанным в руководстве, чтобы избежать перегрева. Нельзя использовать с другими сериями контакторов без адаптеров - совместимость строго ограничена моделью MC1G.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1. Класс 10 гарантирует предсказуемое время срабатывания при перегрузке, что снижает риск аварийного выхода из строя двигателя. Конструкция исключает самопроизвольное срабатывание при кратковременных скачках тока.

Преимущества

• Удобная интеграция с MC1G - экономит время монтажа и минимизирует количество соединений.
• Широкий диапазон регулировки (150–185 А) - позволяет одним реле обслуживать несколько двигателей близкой мощности.
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары на производстве.
• Чёткий индикатор срабатывания - после срабатывания кнопка остаётся в положении “трип”, упрощая диагностику.

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше 1g - требуется дополнительная амортизация.
• Не работает при температуре ниже −25 C и выше +60 C - не используйте в холодильных камерах или рядом с печами.
• Не подходит для защиты однофазных двигателей - только трёхфазные системы.
• Требует ручного сброса - автоматическое восстановление невозможно, что является безопасной особенностью, но требует внимания оператора.

Примеры использования

• Промышленный конвейер с двигателем 110 кВт - реле настраивается на 170 А, защищает от заклинивания ленты.
• Циркулярный насос в водопроводной станции - предотвращает перегрев при длительном запуске после ремонта.
• Воздушный компрессор с частым включением/выключением - класс 10 исключает ложные срабатывания при пусковом токе.

Практические советы

• Настройку тока выполняйте по фактическому рабочему току двигателя - измерьте его мультиметром под нагрузкой.
• Проверяйте плотность затяжки винтов каждые 6 месяцев - ослабление контактов вызывает нагрев и ложные срабатывания.
• Заменяйте реле сразу после первого срабатывания при необъяснимой причине - возможно, двигатель уже повреждён.
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на точность срабатывания.
• Артикул mrg185185 - всегда сверяйтесь с этим номером при заказе запчастей, так как другие модели серии имеют другой диапазон тока.
