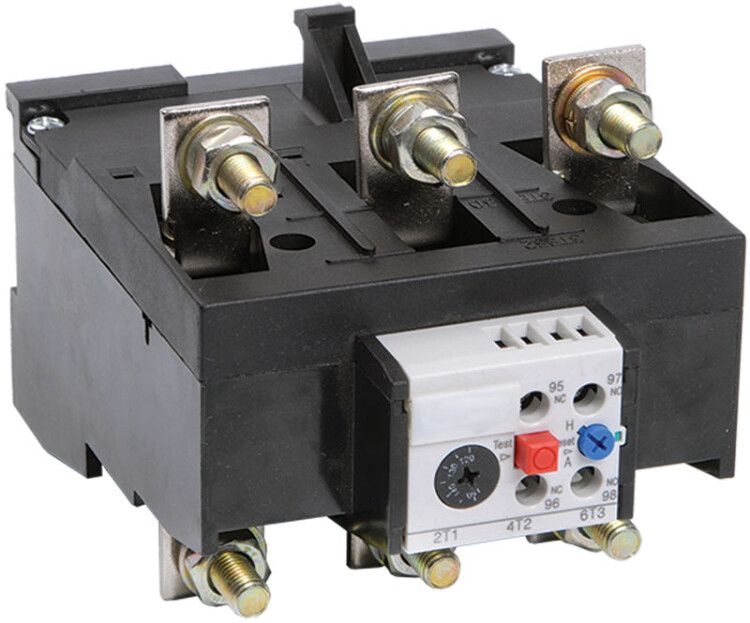

Реле тепловое РТИ-5376 150-180А - DRT50-0150-0180 IEK

Реле тепловое РТИ-5376 150-180А - это надёжное устройство для защиты электродвигателей от перегрузок и других аварийных режимов работы. Произведённое компанией IEK, этот прибор совмещает прочную конструкцию, соответствие ГОСТ и возможность установки напрямую на контакторы КТИ и КМИ. Артикул drt50-0150-0180 указывает на конкретную модификацию с номинальным током 180 А.

Назначение и область применения

Реле тепловое РТИ-5376 150-180А защищает электродвигатели от:

• длительной перегрузки по току;
• недостатка одной из фаз (асимметрии);
• затянувшегося запуска;
• заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется дополнительно устанавливать предохранители или автоматические выключатели. Применяется в системах управления двигателями на промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляционных установках.

Технические характеристики

• Номинальный ток: 180 А - максимальный постоянный ток, при котором реле сохраняет работоспособность; регулируется в диапазоне 150–180 А.
• Напряжение: до 660 В переменного тока - работает в сетях среднего класса напряжения.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех цепей питания двигателя.
• Переключающие контакты: 2 шт. (1 нормально замкнутый, 1 нормально разомкнутый) - используются для сигнализации сработавшей защиты или отключения цепи управления.
• Частота: 400 Гц - допустимо применение в специализированных системах (например, авиация, судовая техника), кроме стандартных 50/60 Гц.
• Диапазон температур: от –25 до +55 C - позволяет использовать в холодных ангарах и жарких цехах.
• Класс точности: 10 - время срабатывания при перегрузке находится в рамках требований ГОСТ, что гарантирует согласованность с характеристиками двигателей.
• Степень защиты IP20: защищает от доступа пальцев и крупных частиц, но не от воды и пыли - требует установки внутри щита.
• Максимальное сечение кабеля: 35 мм2 - подходят медные провода сечением до этой величины при винтовом зажиме.
• Срок службы: 15 лет - рассчитан на длительную работу в условиях промышленной эксплуатации.
• Климатическое исполнение У3: умеренный климат с возможностью колебаний влажности и температуры, типичных для большинства заводских помещений России.

Совместимость и монтаж

Реле тепловое РТИ-5376 150-180А проектировалось для **непосредственного крепления** на контакторы серий КТИ и КМИ. Монтаж осуществляется без дополнительных кронштейнов - просто плотно прижимается к корпусу контактора. Подключение - через винтовые зажимы, что исключает необходимость в быстроразъёмных соединениях. Обязательно проверьте совпадение габаритов перед установкой. Нельзя устанавливать на другие модели контакторов без адаптеров или переходных плат.

Безопасность и стандарты

Реле тепловое РТИ-5376 150-180А соответствует:

• ГОСТ 30011.5.1 - основному стандарту на электротепловые реле;
• ГОСТ Р 50030.2 - который определяет требования к аппаратам управления и защитой для электродвигателей.

Производится в соответствии с международными принципами безопасности, однако не имеет сертификатов ATEX или IECEx - не применяется во взрывоопасных зонах.

Преимущества

• Высокая механическая долговечность благодаря цельнолитому корпусу и качественным контактам.
• Автоматическая или ручная кнопка восстановления после срабатывания - удобно для оператора.
• Заводская калибровка в диапазоне 150–180 А - не требует доработки при установке.
• Поддержание стабильной чувствительности при изменении температуры окружающей среды.
• Совместимость с популярными контактными элементами IEK - снижает риск ошибок сборки.

Ограничения применения

• Не используется вне закрытых распределительных щитов - степень защиты IP20 не защищает от брызг, пыли и влаги.
• Не подходит для частотных преобразователей - высокочастотные помехи нарушают работу термореле.
• Не рекомендовано применение в местах с постоянными вибрациями выше уровня промышленного оборудования - возможно преждевременное срабатывание.
• Не защищает от короткого замыкания - обязательна установка дополнительной защиты.
• Не предназначено для многократных пусков в минуту - может перегреваться и давать ложные срабатывания.

Примеры использования

• Защита асинхронного двигателя 90 кВт на конвейере в пищевой промышленности.
• Обеспечение безопасной работы воздушного компрессора в ремонтной мастерской.
• Контроль нагрузки насосной группы в системе водообеспечения завода.
• Управление вентилятором печи в металлургическом цехе при наличии контактора КТИ-180.

Практические советы

• Выбирая реле тепловое РТИ-5376 150-180А, сверьте номинальный ток двигателя с диапазоном 150–180 А - лучше выбрать минимально возможное значение в этом интервале для более точной защиты.
• Проверяйте момент затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход устройства из строя.
• После каждого срабатывания дождитесь остывания реле (минимум 5–10 мин.) прежде чем включать двигатель снова - иначе есть риск повреждения внутренних механизмов.
• При использовании нескольких таких реле в одном щите оставляйте между ними зазор не менее 10 мм - для лучшего теплоотведения.
• Не используйте вместо него обычные автоматы - они не реагируют на длительные малые перегрузки так точно, как термореле.
