Реле перегрузки тепловое РТЛ-3160-2-200А-(100-160А)-УХЛ4| 295272 | КЭАЗ

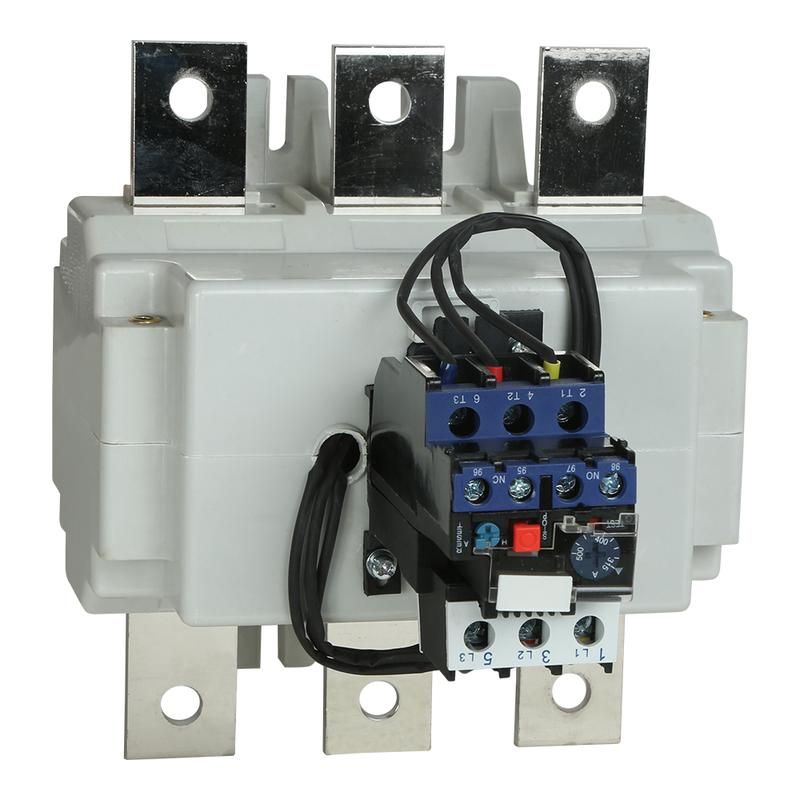

Реле перегрузки тепловое РТЛ-3160-2-200А (100-160А) УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за длительной перегрузки, асимметрии фаз или заклинивания ротора. Подходит для установки в системах управления насосами, кранами, вентиляторами и другим оборудованием, где важна надежная термическая защита.

Назначение и область применения

Реле перегрузки тепловое РТЛ-3160-2-200А (100-160А) УХЛ4 защищает трехфазные электродвигатели от повреждений, вызванных:

• продолжительным превышением рабочего тока;
• неравномерностью токов между фазами (асимметрия);
• затяжным запуском двигателя;
• заклиниванием ротора.

Используется в системах управления грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными контурами с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 200 А - максимальный ток, который реле способно коммутировать без повреждений; регулируемый диапазон защиты - 100–160 А.
• Тип устройства: электротепловое - работает на основе деформации биметаллической пластины при нагреве от тока.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Переключающие контакты: 2 шт. - один нормально замкнутый (НО) для отключения цепи питания, второй - для сигнализации (например, индикация срабатывания).
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе не более 10 секунд, что соответствует требованиям IEC/EN 60947-4-1 для защиты двигателей.
• Монтаж: обособленное размещение - устанавливается отдельно от контактора, обычно на DIN-рейку или крепится на стену.
• Присоединение проводов: винтовое - надёжное соединение с медными жилами до 25 мм2.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C, в условиях повышенной влажности и наличия конденсата.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-3160-2-200А (100-160А) УХЛ4 совместимо с контактными аппаратами серии КМИ, КТП, КМ и другими, имеющими механический интерфейс для подключения тепловых реле. Для правильной работы необходимо:

• Установить реле рядом с контактором, чтобы минимизировать длину подключаемых проводов.
• Подсоединять провода строго по цветовой маркировке фаз (L1-L2-L3) - неверное подключение снижает точность защиты.
• Затягивать винты усилием 1,8–2,2 Нм - недостаточно плотное соединение вызывает перегрев, слишком сильное - повреждает корпус.
• Не использовать реле в качестве самостоятельного выключателя - оно не имеет функции отключения при коротком замыкании.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-3160-2-200А (100-160А) УХЛ4 соответствует ГОСТ Р МЭК 60947-4-1 и IEC 60947-4-1. Обеспечивает класс защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищено от пыли и воды. Не предназначен для установки вне помещений без дополнительной герметизации.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу с компенсацией температуры окружающей среды.
• Автоматический режим восстановления после остывания - не требует ручного сброса, если используется версия с автоповтором (не указано явно, но типично для РТЛ).
• Простая диагностика: наличие индикатора срабатывания позволяет быстро определить причину отключения.
• Стандартный форм-фактор - легко заменяется аналогичными моделями из серии РТЛ.

Ограничения применения

• Не применяется для защиты однофазных двигателей - требуется три фазы для корректной работы.
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи.
• Не рекомендовано применять в местах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания.
• Не допускается установка вблизи источников открытого пламени или сильного радиационного нагрева - влияет на чувствительность биметалла.
• Рабочий диапазон тока ограничен: нельзя использовать для нагрузок ниже 100 А - чувствительность снижается, защита становится некорректной.

Примеры использования

• Защита двигателя лифта мощностью 15 кВт при работе в многоквартирном доме.
• Контроль тока в насосной станции водоснабжения с частыми пусками.
• Функциональная часть системы АВР для резервирования питания промышленного оборудования.
• Защита вентиляционных установок в производственных цехах с высокой запылённостью.

Практические советы

• Выбирая реле, убедитесь, что номинальный ток двигателя попадает в диапазон 100–160 А. Если двигатель потребляет 170 А - выбирайте модель с большим порогом.
• Настройка тока срабатывания выполняется поворотом регулятора на передней панели - используйте клещевой токоизмерительный прибор для проверки реального тока нагрузки.
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - преждевременный сброс может привести к повторному перегреву.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно в условиях вибраций или перепадов температур.
• При использовании в холодных помещениях (ниже −20C) учитывайте увеличенное время срабатывания - биметалл менее подвижен при низких температурах.
