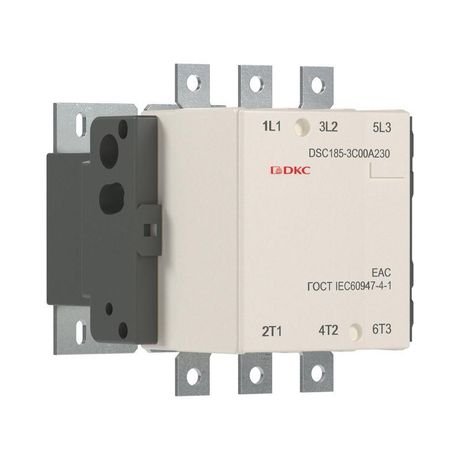

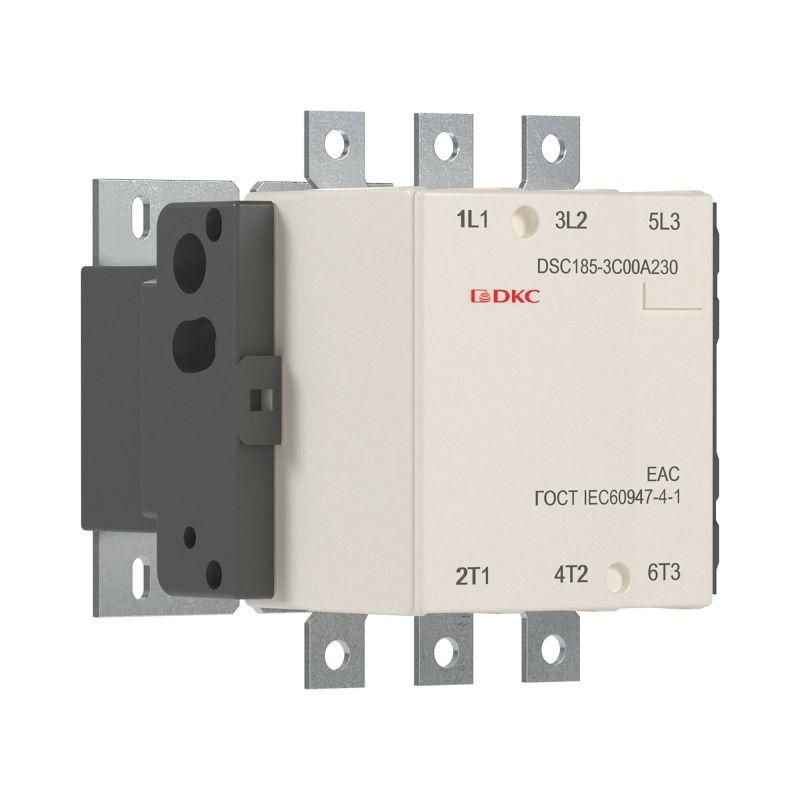

Магнитный контактор DSC185-3C00A230 185А 90кВт (AC3) кат 220В AC | DKC ДКС

Магнитный контактор DKC DSC185-3C00A230 предназначен для надёжного включения и отключения высокомощных электродвигателей и другого оборудования с индуктивной нагрузкой. Этот контактор работает в сетях переменного тока на 220 В и рассчитан на ток до 185 А, что делает его подходящим решением для промышленных систем автоматизации.

Назначение и область применения

Магнитный контактор DKC DSC185-3C00A230 используется для коммутации асинхронных двигателей, частотных преобразователей и других устройств с высокой индуктивностью. Он соответствует категории применения AC-3 - то есть оптимизирован для обычного пуска и остановки двигателей. Также он выдерживает более жёсткие условия AC-4: пуск, торможение противовключением и точечное управление двигателями с короткозамкнутым ротором. Подходит для установки на станках, конвейерах, насосных станциях, компрессорах и других промышленных объектах, где требуется частое включение/выключение.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 185 А
• Номинальная коммутируемая мощность (AC-3, 400 В): 90 кВт
• Напряжение питания катушки управления: 184–253 В AC (работает в пределах +-10% от 220 В)
• Количество главных замыкающих контактов: 3
• Тип подключения силовой цепи: болтовое (зажимы для проводов сечением до 50 мм2)

Совместимость и монтаж

Магнитный контактор DKC DSC185-3C00A230 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются болтовые зажимы - требуют регулярной проверки затяжки при первом запуске и через 1–2 месяца эксплуатации. Катушка управления питается от сети 220 В AC; при напряжении ниже 184 В возможна некорректная работа или отказ втягивания якоря. Устройство совместимо с тепловыми реле и кнопочными постами стандарта IEC 60947-4-1. Не рекомендуется использовать с постоянным током или в цепях с высокими импульсными перегрузками без дополнительной защиты.

Безопасность и стандарты

Контактор DKC DSC185-3C00A230 соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты на соответствие требованиям ЕАЭС. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Наличие трёх главных контактов позволяет реализовать трёхфазную коммутацию без необходимости внешнего разъединителя. Максимальная степень защиты корпуса - IP20, поэтому установка должна осуществляться в закрытом щите, защищённом от пыли и влаги.

Преимущества

• Высокая механическая износостойкость: способен выполнять до 1 млн операций в условиях AC-3
• Устойчив к скачкам напряжения в контролируемом диапазоне (184–253 В)
• Работает в расширенном температурном интервале, включая холодные помещения
• Поддерживает режимы AC-4 - возможность торможения противовключением без повреждения контактов
• Интегрирован в серию YON pro - единая система компонентов для автоматизации, обеспечивающая взаимозаменяемость

Ограничения применения

• Не предназначена для коммутации постоянного тока - использование в DC-цепях вызывает быстрый износ контактов
• Запрещено применение вне закрытых шкафов: IP20 не защищает от влаги, пыли и брызг
• Не подходит для частотного управления двигателем напрямую - нужен частотный преобразователь перед контактором
• При работе в режиме AC-4 срок службы снижается на 30–50% - необходимо учитывать частоту пусков
• Не содержит встроенной защиты от перегрузки - обязательно использование теплового реле

Примеры использования

• Управление асинхронным двигателем 90 кВт на конвейере в пищевой промышленности
• Коммутация насоса в системе водоснабжения с частым включением/выключением
• Циклический пуск и торможение двигателя в лифте или подъёмнике (режим AC-4)
• Автоматическое включение нагревательного элемента с большой индуктивностью

Практические советы

• Выбирайте сечение провода в соответствии с током 185 А - минимум 50 мм2 для медных жил
• Проверяйте затяжку болтов после первого включения и каждые 3 месяца - ослабление вызывает перегрев
• Для режимов AC-4 используйте контактор только при частоте менее 10 включений в час - выше этого значения увеличивается риск сваривания контактов
• При использовании в условиях повышенной вибрации (например, на станках) применяйте виброизоляционные прокладки
• Магнитный контактор DKC DSC185-3C00A230 можно заменить аналогичным изделием из серии YON pro - все модели имеют одинаковые габариты и клеммы
